라이소 파이프 전기 저항 용접법 파이프 고속도 관 분쇄기 3.5 밀리미터



• 언코일러

언코일러는 있습니다 2중 확장과 캔틸레버 맨드릴의 구조의. 그것은 2 주요 부문을 포함합니다 : 메인 바디와 고정 베이스. 선체는 확대되고, 수축하고 브레이크를 거는 필요를 충족시키기 위해 공압 계통을 갖추고 있습니다 맨드릴의.

코일의 OD	Φ1000-1800mm
코일의 ID	Φ480-520mm
스트립의 두께	1.2-3.5mm
스트립의 폭	66-151mm
중량의 단일 스트립	Max2.0T
확개 형	수력이 확대됩니다
중단	공기 구동





• 자동 전단기와 용접공

테이프 앞 과 뒤의 변칙부를 자르고, 이전 코일의 테이프 꼬리를 다음 코일의 테이프 헤드와 정렬하고, 끊임없이 루퍼를 공급하기 위해 함께 그들을 용접하도록 사용됩니다.



구조적인 형태 : 하부판 구동 시스템, 등을 용접하면서, 전단 용접 베드, 위기 공급 장치가 두배로 시어링 체제, 시어링 플레이트 시스템을 깎으면서, 센터링 디바이스를 두배로 합니다.



스트립폭	66-151mm
용접 두께	1.2-3.5mm
커팅형	수력입니다
용접 모드	자동장치
유압력	8-10MPa
작업 주기	Max.180 초

• 나선형 축적자 4M



This machine is between shear welder and host (forming sizing mill) ,use for after a roll of strip steel are used up, before the next roll strip since prepared from uncoiling, shearing and butt welding time to ensure that the host (forming sizing mill) continuous production and store enough strip steel.



이 장치는 주요 부분이 언론 & 운반 소재 장치를 안에 포함한다는 것 입니다, 축적자가 모이고 물질 단위, 전기 제어 장치를 앗아갑니다 :

 (1) 언론 & 운반 소재 장치 :그것은 주요 부분이 골조, 전동기, 브레이크 단위, 레듀스 속도의 선회 방향 이송 힘 축, 언론 & 운반 금제, 가이드 롤의 압력 공기 시스템, 검사된 속도 단위를 포함한다는 것 입니다 ; 그것은 축적자에게 띠강을 공급할 수 있고 그것이 우리가 정지가 그것, 이 단위에 대한 물질을 옮길 것을 요구한 때인 전기 제어 시스템으로 운반 속도 정보를 이송할 평균 시간이 전동기에 금제를 막고 누를 것이고 & 방학에 의한 운반 자재롤,와 전동기와 단위 운반 재질 속도를 옮기기 위해 또한 속도를 조정할 수 있습니다.

(2)축적자 프레임은 모입니다 : 써클 명부와 압압롤 바깥쪽에, 전동기, 프레임, 핵심 그룹 명부를 포함하세요. 그것은 press& 단위 운반으로부터의 창고 스트립 거리 강철 소재에 익숙해져 있을 수 있고 센터 출발 자재롤로부터 끌기일 수 있었습니다.

(3) 전송 소재 장치 : 프레임, 가이드 방향 명부를 포함하고 높거나 더 낮은 곳의 명부를 밖에 안내하세요. 그것은 시스템을 형성하기 위해 띠강을 도달하고 캐리 아웃 재질 속도 정보를 전기식 제어 장치에게 보낼 수 있습니다.

(4)상술 :



업무 스타일	변화 써클
속도를 가게 하는 재료를 옮기세요	Vmax=200m/min
장점	더 많은 재료, 어떤 공격
위기 형식	공기, 6Mpa
강철 코일 두께	1.2-3.5mm
폭	66-151mm
프레스 & 운반의 전동기 전력	11KW
축적자 프레임의 전동기	18.5KW

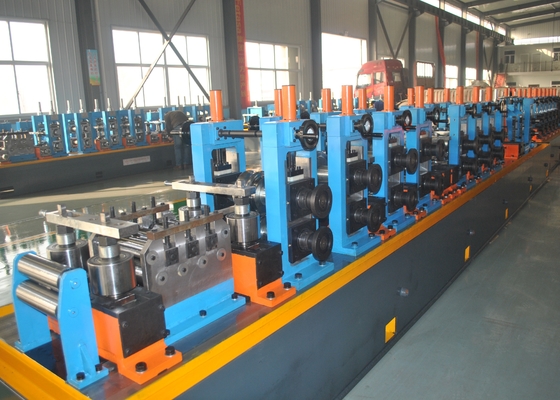

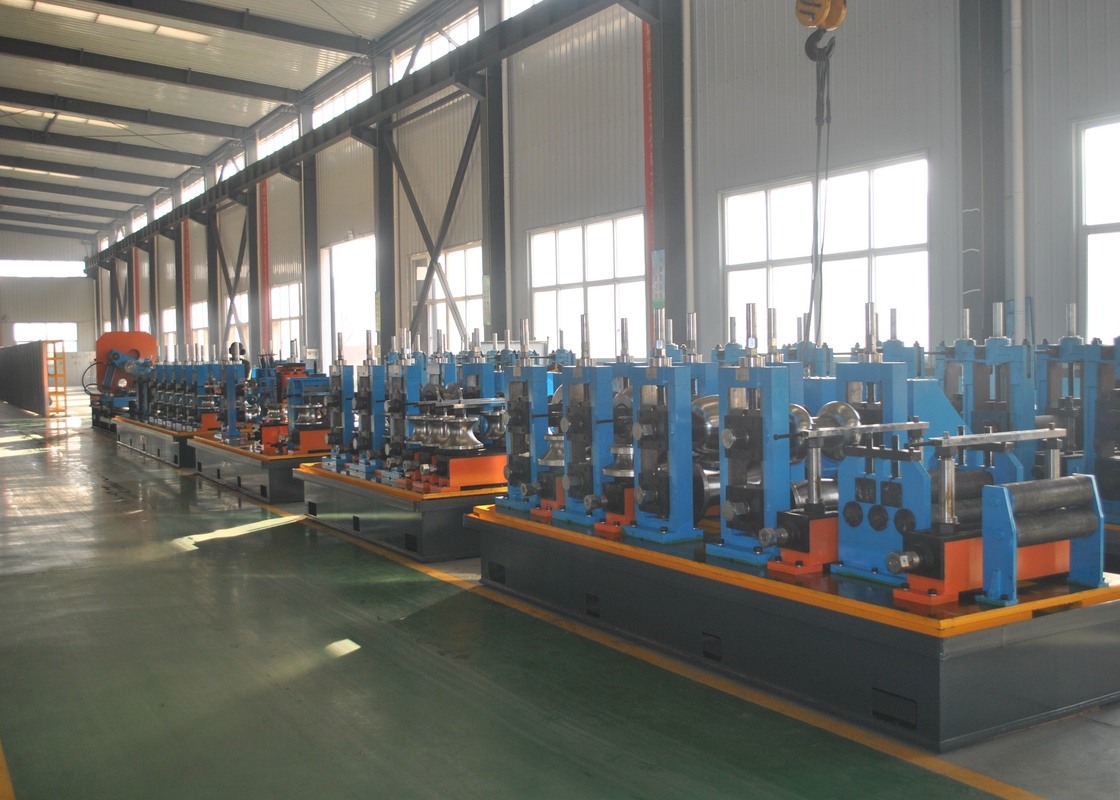

• 형성 & 정립

형성 & 견적 단위는 파이프 밀 라인에 대한 중요한 장비입니다. 이 유닛은 롤 프레임 이론을 준수합니다. 그것은 과정을 계속할 수 있고 노 콘택형 용접에 의한 약간의 생산 스틸 튜브, 약간의 띠강을 이 만으로 나르고 있고, 날것인 강관을 맞추기 위해 골조 명부를 통과하여 그것을 허용하고, 그리고 나서 당신의 수요 강관인 생성하기 위해 정립과 플래트너를 형성하면서, 그것이 긴급한 단접에 의해, 그리고 나서 냉각 뒤에 용접에게 어울리도록 더 높은 튜브 온도를 처리하기 위해 강관 용접 표면에 함께 전기 유체를 잡습니다.



파이프 OD를 형성하기.	만곡되세요 :Φ21.3-48mm
파이프 벽두께를 형성하기	1.2-3.5mm
형성 속도	Max.100m/min
수. 수평선상인 입지를 형성하는 것의	7
수. 수직인 입지를 형성하는 것의	10
가이드 롤 입지	1
스퀴즈 롤 입지	1
Grinding Roll Stand	1
가시 긁기 칼날	2개 세트
수평선상인 입지를 분류하는 번호	5
수. 수직인 정립 입지의	5
터키인들은 진행합니다	단일 해드와 2개 세트
샤프트 dia. 그리고 수평 롤기의 재료	Φ70mm, 재료 40Cr
샤프트 dia. 그리고 버티컬 롤 입지의 재료	Φ40mm, 재료 40Cr



• 냉각 톱

냉각 절단은 자동 제어 시스템이 공급의 속도와 블레이드의 회전에서 설정하면서, 튜브 직경과 두께에 따라 블레이드 위치설정을 최적화할 수 있게 허락하는 100m/min까지 번개같이 관내를 줄일 수 있는 ia를 봤습니다. 이 시스템은 절단 표면의 품질을 높일 수 있습니다. 어떤 거친 부분. 워크 프로세스 제거하는 기계적 클리어런스에서 추운 절단 칼날, 절단 블레이드 작은 손해의 영향력을 감소시키고 생산비를 줄이세요. 기계 서비스 삶을 향상시키세요.



▲ 자동화된 소잉은 인라이닝 / 오프라인 & 다량 생산을 관을 답니다

▲ 고속강 또는 카바이드는 블레이드에게 비밀 정보를 제공했습니다

거의 다양한 튜브상 성형품에 적당한 ▲

▲ 이전 이차적 챔퍼링 또는 바리 제거

▲ 탄소강, 스테인레스 스틸체, HSLA

▲ 고속도와고 정밀도 절단.

▲ 우수한 최첨단, 어떤 거친 부분과 저장 비용



길이 범위를 줄이는 것 : 8 ~ 12 미터

길이 정확도를 줄이는 것 : ±1.5mm (라인 속도 변동이 2%를 초과하지 않습니다)

피딩 방향 : 고객에 따르면 요구하세요

커팅형 : 줄여지는 것으로 정처없이 돌아다니면서, 두배는 블레이드를 봤습니다

트래킹 속도 : 관 분쇄기 (20-100m/min)와 마찬가지인

장비 기능 : 자동이고 매뉴얼이게, 그것은 통치자를 단축하는 기능을 가지고 있습니다

제어 타입 : 교류 서보 위치

기계 매개 변수 :

(a) 구동 모터 : 18.5KW 서보 모터

(b) 절단 모터 : 15KW 가변 주파수

(c) 피딩 모터 : 서보 모터 4KW

(d) 클램프 형 : 수력입니다

(e) 클램프 :2개 세트 (각각 모델, 본인을 위한 다른 사이즈 공급 그림이 했습니다)

• 통과 롤러 + 언로딩 랙



끝난 파이프는 통과 롤러를 따라 달립니다고 자동적으로 더 벤치 사로 이동됩니다. 그리고 나서 단순한 곤포기는 파이프를 육각형 모양에 넣습니다.

모터 :3 kw x2 세트

길이 :24m



• 정수압시험 기계

Φ21.3~Φ48mm 4 단계 정수압시험 기계



기술적인 매개 변수 :



1.  테스트 강관의 길이 : 8~12 미터

2. Test steel pipe material: low and medium carbon steel

3. 강관에서의 최대 시험압력 : 10MPa (100bars)

4. (설정 가능한) 보류 시간 : 3~5sec

5. 시험 (4 역) 당 기반의 수 : 4가지 기반

6. 내압 시험 매체 : 에멀젼 /는 급수됩니다

7. 저압수 충전법 : 사전에 채운 물 (저압 펌프, 물 축열조와 부속물)

8. 가압 수단부 : 가압 실린더 가압

9. 장비 설비 용량 : 90KW

10. 효율이 (압력 5S를 가집니다) : 최대 생상성은 12개 부분 / 분 (1/2″ 파이프) 이지만, 그러나 공기 압축기에서부터 장비까지 공기 공급압이 0.6Mpa 보다 낮지 않을 것입니다 ;



워크 프로세스 :

상위 파이프 →는 → 체인 수송을 고정된 물 압력센터 → 클램프 →와 일직선이 되게 하고 이동성 단부 시험수두가 강관의 양쪽 끝을 밀봉하기 위해 연장되고 → 저압 물이 물로 가득 차고, 배출 →가 밸브를 충전하는 물을 마무리하고 배기 밸브 →가 →에 압력을 가하고 pressure→Relieve pressure→Retract를 보호합니다 고정되고 모바일 말단 시험 head→Clamp loose→Send chain→empty water→discharge에서 강관



• 자동 팔레타이징 기계

이 기계는 수집되고 자동적으로 6 또는 4 각과 번들 안으로 강관을 쌓아 올리는데 사용됩니다. 그것은 수동 작동없이 안정하게 작동합니다. 한편, 강관류의 충격의 소음과 노킹을 제거하세요. 우리의 패킹 라인은 당신의 파이프 품질과 생산 효율을 향상시키는 것뿐만 아니라, 비용을 줄이는 것뿐만 아니라, 포텐셜 안전 장애 구역을 제거할 수 있습니다.

• 롤러

재료 : Cr12

롤러의 견고성 : HRC58-62

경화 억제의 깊이 :≥ 10 밀리미터

표면의 거칠기 : Ra≤0.8um



• 200KW High Frequency Welder

· 정격 출력 : 200KW

직류전압라고 평가된 · : UdN=235V

DC 경향 : 다음라고 평가된 · 1000A

· 주파수바깥쪽에 : f=350~420kHz

· 전체 효율 : η>85%

· 공명 형태 : 복합 공명

· 탱크 출력 형태 : 어떤 용접 출력된 변압기.

· 잔물결 계수 : <1%

· 용접 모드 : 유도용접

· 배전 능력 :307KVA

· 입력 전압 : 3상 380V/50Hz,3 단계 4 와이어 시스템
