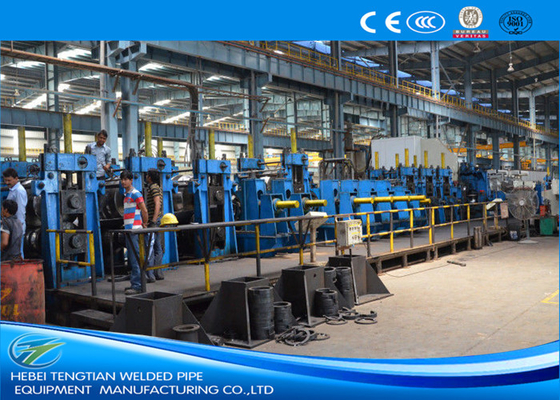

80 * 80 - 200 * 200mm ERW 스테인리스 스틸 고주파 용접 파이프 밀 직접 형성



ERW254 고 정밀 ERW 파이프 밀 제조 기계

이 라인은 벽 두께 3.0mm-10.0mm의 Φ89mm-Φ254mm의 용접 철강 파이프를 제조하는 데 사용됩니다.
해외와 국내에서 첨단 파이프 제조 기술을 흡수한 후,우리의 혁신적인 디자인 생산 라인 및 생산 라인의 각 단위는 경제적뿐만 아니라 실용적입니다.



ERW 튜브 밀 & 파이프 밀의 간략한 소개

• ERW 튜브 밀 & 파이프 밀은 특정 너비의 강철 스트립을 가진 길쭉한 웰드 시드 튜브와 파이프를 만드는 일련의 기계입니다.
• 그것은 롤을 풀고 썰어진 철 코일을 철 스트립으로 평평하게 만드는 것으로 시작합니다.

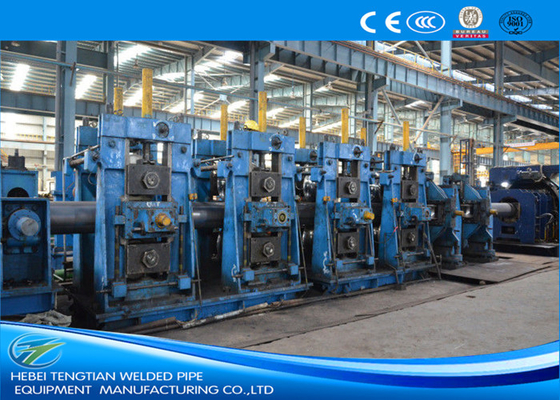

• 평평한 철강 스트립은 그 다음 형성 기계에 삽입되고 기계의 롤러 톨링은 스트립을 둥근 파이프 모양으로 롤합니다.
• 그 후 롤링 스트립은 웰드 박스에 보내지며, 튜브는 고주파 고체 상태 용접기로 용접됩니다.
• 용접 된 튜브 는 크기 를 측정 하는 기계 에서 예상 된 모양 이나 크기 로 형성 될 것 이다. 마침내 튜브 는 길이가 정해진 대로 잘라지고 묶여질 것 이다.


제품 장점:

1. 높은 정밀도
   레벨 롤러 점프 사이 0.01프레임과 슬라이드 사이의 클리어스먼스 ≤0.02, 프레임 수직도 ≤0.05, 각 프레임 평행도 ≤0.1철강 파이프 직경 및 둥근 오류 ≤ 008
2. 일본 기술을 사용해서 높은 정확성을 필요로 하는 외국 고객들의 요구사항을
3. 계획 가능한 사용 맷 기어와 맷 조정, 조정 정밀도는 높고, 에너지 정확
4. 스크래핑 흉터는 3D 조정, 스크래퍼를 따라 바뀔 수 있습니다.
5. 둥글게 정사각형이 된 터키 헤드 푸시 정사각형은 곰팡이 무게를 줄일 수 있으며 안정적이고 균일한 R 각을 형성합니다.
6. 축을 높이고 나일론 완충 블록을 높이고, 축과 베어링에 대한 충격을 줄입니다.

생산 과정

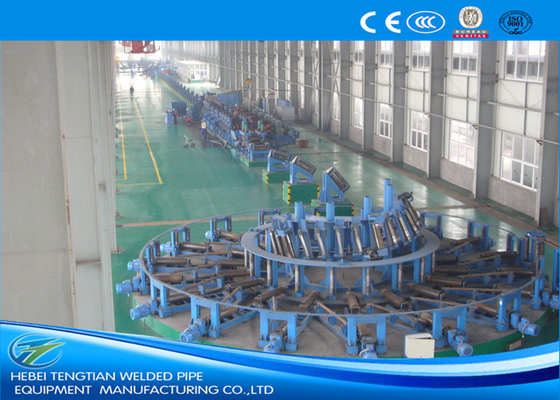

Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse

사양:

1원자재










2생산 범위:


3H.F. 웰더:GGP600Kw 고 주파수 용접기
4라인 스피드:최대 50m/min
5파이프 길이는 4~12m
6절단 정확도:±3mm
7전기 설치 용량:약 1200KW
8전체 라인의 크기:약 100x10m

CE & ISO9001:2008 인증 파이프 제조 기계 제조업체 및 중국에서 공급 업체로서. 우리의 높은 품질, 신뢰할 수있는 성능과 긴 사용 수명을 기반으로, 우리의 기계는 터키, 이집트,모르코카자흐스탄, 우즈베키스탄, 타지키스탄, 시리아, 이란, 이라크, 멕시코, 스리랑카, 파키스탄, 태국, 베트남 등 30개국 이상낮은 탄소 강철 ERW 파이프 밀 제조 기계 직사각형 파이프 모양 낮은 합금 강철 ERW 파이프 밀 라인 밀링 톱 ISO9001 인증
