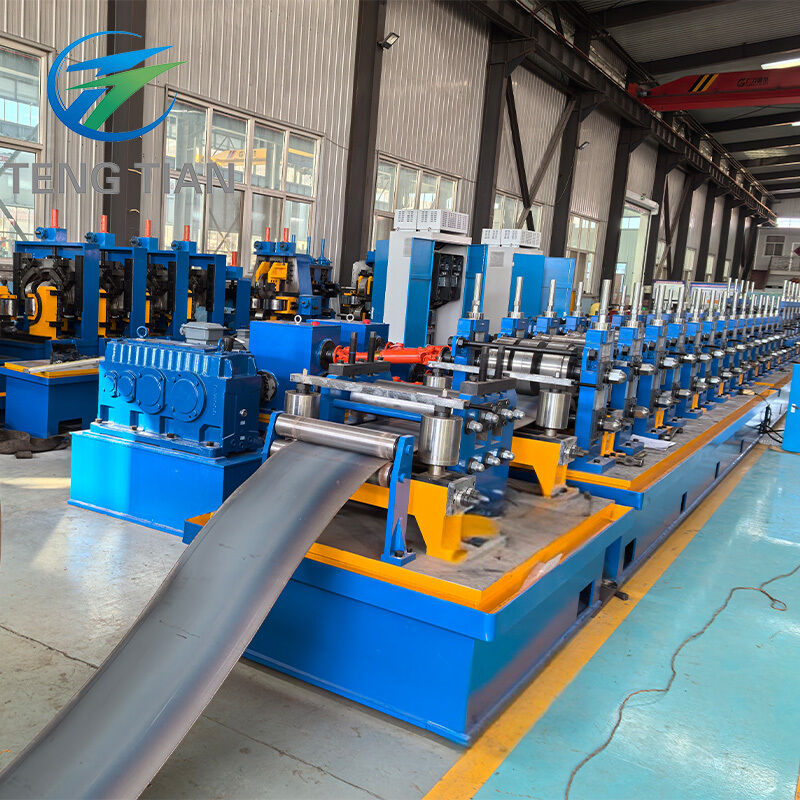

고주파 용접을 갖춘 ERW 파이프 밀 기계

Name: 고주파 용접을 갖춘 ERW 파이프 밀 기계
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: ERW140
Price: 50,000.00 USD
Availability: InStock

제품 세부 사항:

원래 장소:	허베이
브랜드 이름:	Tengtian
인증:	CE, ISO9001, BV
모델 번호:	ERW140

자세한 정보

원래 장소:

허베이

브랜드 이름:

Tengtian

인증:

CE, ISO9001, BV

모델 번호:

ERW140

제품명:

고주파 용접을 갖춘 ERW 파이프 밀 기계

사각형 파이프:

25*25 - 110*110mm

색상:

파란색

절단 톱:

밀링 톱

성형방법:

FFX 형성 기술 및 직접 형성

실행 속도:

최대 70m/분

용접 유형:

고주파 용접

키워드:

ERW 파이프 밀 기계

강조하다:

High Light

강조하다:

고주파 용접을 갖춘 ERW 파이프 밀 기계

보증과 함께 ERW 파이프 공장

파이프 밀 기계를 용접하는 고주파

거래 정보

최소 주문 수량:

1세트

가격:

$100000 to $1 million

포장 세부 사항:

수출 방수 및 항해 포장.

배달 시간:

5 개월

지불 조건:

웨스턴 유니온

공급 능력:

50 세트/년

제품 설명

고주파 용접 ERW 파이프 밀 기계

속성	값
각 파이프	2525 - 110110mm
색상	파란색
절단 톱	밀링 톱
성형 방식	FFX 성형 기술 및 직접 성형
작동 속도	최대 70m/분
용접 유형	고주파 용접

고주파 용접을 갖춘 ERW 파이프 밀 기계 0

고주파 고정밀 완전 자동 ERW 파이프 밀 라인 기계

이 생산 라인은 1.0mm-5.0mm 두께의 Φ32mm-Φ140mm 용접 강관을 제조하며, 25*25mm에서 110*110mm까지의 각 파이프 생산이 가능합니다. 국내외 첨단 파이프 제조 기술을 통합한 혁신적인 설계는 경제적이고 실용적인 이점을 제공합니다.

고주파 용접을 갖춘 ERW 파이프 밀 기계 1

ERW 튜브 밀 및 파이프 밀 개요

특정 폭의 강철 스트립으로 종방향 용접 이음매 튜브 및 파이프를 생산합니다.
프로세스는 슬릿 강철 코일을 풀고 평평하게 하여 스트립으로 만드는 것부터 시작합니다.
롤러 공구를 갖춘 성형 기계가 스트립을 둥근 파이프로 성형합니다.
고주파 고체 상태 용접기가 용접 상자에서 이음매를 접합합니다.
사이징 기계는 튜브를 최종 치수로 성형한 후 절단 및 묶음 작업을 합니다.

제품 장점

고정밀: 레벨 롤러 점프 0.01, 프레임/슬라이드 간극 ≤0.02, 프레임 수직도 ≤0.05, 프레임 평행도 ≤0.1, 직경/원형도 오차 ≤0.08
일본 기술은 국제 고객의 높은 정확도 요구 사항을 충족합니다.
웜 기어 조정은 정밀하고 에너지 효율적인 작동을 제공합니다.
±20° 회전 기능이 있는 3D 조절 가능한 스크래핑 시스템
터키식 헤드 푸시 스퀘어 성형은 안정성과 균일한 R 각도를 유지하면서 금형 무게를 줄입니다.
나일론 댐핑 블록은 샤프트와 베어링에 대한 충격을 최소화합니다.

생산 공정

스크롤 위로
풀기
평탄화
엔드 쉬어 및 버트 용접
축적기
성형
고주파 유도 용접
외부 버 제거
냉각
사이징
절단
확인 및 수집
창고 접근

고주파 용접을 갖춘 ERW 파이프 밀 기계 2

기술 사양

원자재

재료 적용	열간 또는 냉간 압연 강철 스트립, 아연 도금 강철 스트립
재료 등급	저탄소강, 저합금강: δs≤345Mpa
강철 스트립의 ID	Φ508-Φ610mm
강철 스트립의 OD	Φ800-Φ2000mm
코일러 무게	최대 4000kg

생산 범위

원형 파이프	32-140mm (두께: 1.0-5.0mm)
각 파이프	2525-110110mm (두께: 1.0-4.0mm)
직사각형 파이프	2030-90120mm (두께: 1.0-4.0mm)

추가 사양

H.F. 용접기	GGP300Kw 고체 상태 고주파 용접기
라인 속도	최대 70m/분
튜브 길이	6-12m
절단 정확도	±3mm
전기 설치 용량	약 500KW
전체 라인 크기	약 80X9m

고주파 용접을 갖춘 ERW 파이프 밀 기계 3

고주파 용접을 갖춘 ERW 파이프 밀 기계 4

고주파 용접을 갖춘 ERW 파이프 밀 기계 5

고주파 용접을 갖춘 ERW 파이프 밀 기계 6

고주파 용접을 갖춘 ERW 파이프 밀 기계 7

당사의 서비스

설치 및 작업자 교육을 위한 현장 엔지니어 지원
평생 수리 지원과 함께 1년 품질 보증
워크샵 설계 및 생산량 계획을 포함한 포괄적인 사전 판매 및 사후 판매 서비스
생산량 최적화 및 폐기물 감소를 위한 추가 엔지니어 지원 (수개월에서 1년) 옵션
스테인리스강 및 탄소강 파이프 생산을 위한 완전한 프로젝트 설계 서비스
적재 및 배송 준비에 대한 전적인 책임

고주파 용접을 갖춘 ERW 파이프 밀 기계 8
