| 원래 장소: | 중국 |
| 브랜드 이름: | Tengtian |
| 인증: | CE / ISO |
| 모델 번호: | HG50 |

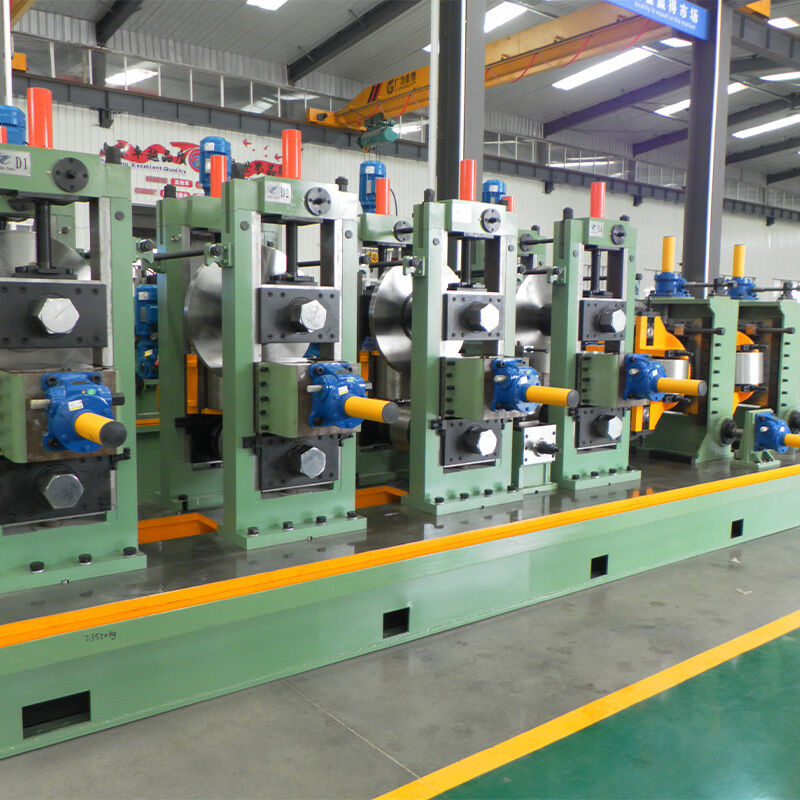

높은 주파수 용접 정사각형 파이프 밀 30m/min
고주파 웰딩 150kw 정면 튜브 밀 30m/Min는 둥근 파이프 25mm-50mm의 웰딩 파이프를 생산하기 위해 설계되었습니다.그리고 해당 크기의 변형된 파이프롤 패스 디자인을 채택하여 생산 라인은 양질의 가공과 고 정밀 조립으로 용접 된 철 파이프를 제조 할 수 있습니다.
설계 지침에 따르면 운영 성격과 환경과 안전성 및 생산 성격을 개선하여 높은 효율성을 보장하기 위해 롤러의 비용을 줄입니다.HG50 생산 라인은 이중 반지름 구멍 스타일의 디자인을 채택합니다..
(1) YB189-64 표준을 준수합니다.
(2) 재료: 저탄소 철강 및 저연금 철강
(3) 기계적 특성: σb≤ 520Mpa,σs≤365MPa
(4) 스트립 너비:100~160mm
(5) 스트립 두께:00.4-1.5mm
(6) 코일 내부 지름:φ480·φ520mm
코일 외부 지름:φ1000 ∼φ1800mm
코일 무게:≤1.5T
(二) 용접 파이프 사양:
(2) 고정된 절단 길이:4-12m
(3) 파이프 절단 정확도: 0-3mm
코일 로딩 → 롤링 해제 → 절단 및 용접 → 수평 나선 축적기 → 형성, HF 용접, 디버링, 냉각, 사이징, 직렬 → STD 냉 절단 자르 → 전송 → 포장 → 저장
ERW 고밀도 튜브 롤링 밀의 간략한 소개
HG 시리즈 고 정밀 직접 톱니 용접 파이프 생산 라인은 지름 7mm-508mm에서 벽 두께 0.4mm-20mm의 용접 철강 파이프를 생산하는 데 사용됩니다.또한 특별한 모양의 튜브를 생산 할 수 있습니다원형 파이프 가공의 범위 내에서 정사각형 튜브, 직사각형 튜브, 타원형 튜브 등. ERW 파이프 생산 라인은 첨단 기술 특성을 가진 제품입니다.이 단위는 세계에서 가장 진보 된 FFX와 FF 형성 시스템을 채택, 그리고 설계 가이드 롤의 수단과 최종 검증으로 독일의 COPRA 롤링 포밍 설계 소프트웨어를 선택합니다.변경하기 쉬운 사양, 첨단 기술, 신뢰할 수 있는 장비와 완벽한 생산 과정.
ERW 튜브 밀 다른 모델
| 모델 | 지름 범위 | 파이프 두께 | 폼프 속도 (m/min) | 모터 전력 (KW) | 기계 영역 (m3) |
| HG20 | 8~20MM | 0.3-1MM | 30~120 | 55 | 7×50 |
| HG32 | 12~32MM | 00.3-2.0MM | 30~120 | 75 | 7×50 |
| HG50 | 16-50MM | 00.8-2.5MM | 30~110 | 110 | 7×60 |
| HG60 | 20~60MM | 0.8-3MM | 30-100 | 132 | 7×65 |
| HG76 | 12~76MM | 1~3MM | 30-100 | 320 | 8×80 |
| HG89 | 32~89MM | 1~4MM | 30~80 | 350 | 8×80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30-60 | 400 | 10 × 100 |
| HG165 | 60~165MM | 3-7MM | 30~50 | 600 | 10×110 |
| HG219 | 114-219MM | 4-8MM | 20~40 | 800 | 12x150 |
| HG273 | 114-273MM | 4~10MM | 15-30 | 1000 | 18×160 |
| HG325 | 165-325MM | 4-12MM | 10-30 | 1200 | 18×180 |
| HG426 | 165-426MM | 4~16MM | 8-25 | 1400 | 18×180 |
| HG508 | 219~508MM | 4~20MM | 8-20 | 2000 | 21×180 |
1.) 우리는 설치와 작업자의 훈련에 대한 엔지니어를 보낼 것입니다. 어떻게 이 기계를 올바르게 작동하는지를.
2.) 보증팀
1년 품질 보증, 평생 보증 수리. 품질 보증 기간 내에, 인적 실수로 인한 장애를 제외하고, 수리 부품은 무료로 제공됩니다.품질 보증 기간이 지나면부품 비용만 요금합니다.
3.) 우리는 판매 전 및 판매 후 서비스를 제공합니다.
판매 전 서비스: 작업실 설계 및 생산 출력 설계
판매 후 서비스: 설치 및 교육, 그리고 작업에 대한 숙련 된 엔지니어.
4.) 우리는 또한 엔지니어를 보내서 당신을 위해 일 serval 달 또는 1 년. 엔지니어는 당신이 생산을 개선, 폐기물을 줄이고 비용을 줄이는 데 도움이 될 것입니다.
5.) 우리는 스테인리스 스틸 파이프 제조 / 탄소 스틸 파이프 제조에 대한 전체 프로젝트의 사전 판매 서비스-디자인을 제공합니다.
6.) 우리는 로딩과 운송에 대한 책임을 질 것입니다.
Q1: 제조업자나 무역회사인가요?
A1: 우리는 20 년 이상의 경험을 가진 제조업체입니다.
Q2: 당신이 생산하는 파이프의 최대 크기는 무엇입니까?
A2: 최대 φ630mm
Q3:나는 당신의 고객 기계 라인을 방문 할 수 있습니까?
A3: 네, 하지만 먼저 고객님의 동의가 필요합니다.
Q4: 당신의 기계 장점은 무엇입니까?
A4:전자동, 직선형 정면, 공유 롤러를 포함합니다. 빠른 변경 시스템
Q5: 나는 어떻게 인용을 얻을 수 있습니까?
A5: 파이프 크기와 두께에 대한 요구 사항을 우리에게 보내십시오.
