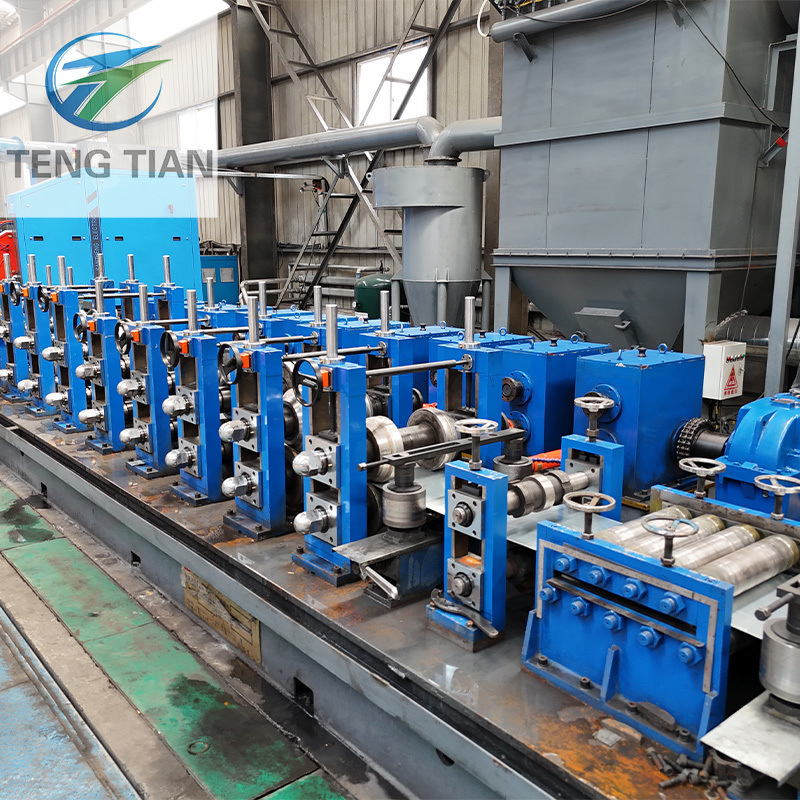

76-203mm 직경 1.5-8mm 두께 고주파 용접 파이프 밀

HG 165.2x9(7") 고정밀 고주파 용접 파이프 생산 라인은 구조용 파이프 생산을 위해 설계되었습니다. 두께 1.5-8.0mm의 76-203mm 원형 파이프와 두께 1.5-8.0mm의 사각 파이프 60x60-160x160mm를 생산합니다.

이 생산 라인에는 국내외 장비의 혁신적인 디자인 요소가 통합되어 있으며 편리한 작동 및 유지 관리를 위해 첨단 기술을 갖춘 완전한 PC 또는 컴퓨터 제어 기능을 갖추고 있습니다. 1990년대 초반부터 국제표준에 부합하며 국내 선도적인 기술을 대표합니다.

• 언코일러 → 스트레이트 헤드 → 전단 및 용접기 → 어큐뮬레이터 → 성형
• HF 용접기 → 비드 커터 → 냉각 → 사이징 → 터키 헤드 → 톱
• 런아웃 테이블 → 교정기(옵션) → 엔드페이서 → 포장 → 보관

• 코일 아웃 직경: Φ1200-2000mm (구매자 확인 필요)
• 스트립 폭: 240-640mm
• 최대 스트립 중량: 10톤
• 속도: 5m/분
• 리프트 유형: 유압
• 작동 압력: 10Mpa

• 구조: 하나의 굴대 유압 언코일러
• 코일 아웃 직경: Φ1200-2000mm
• 코일 내경 : Φ508mm
• 스트립 폭: 240-640mm
• 스트립 두께: 1.5-8.0mm
• 최대 스트립 중량: 10.0 TON
• 구동 모터: 4kw, 380V
• 맨드릴 회전 속도: Nmin=1r/min

강철 스트립을 레벨러에 원활하게 연결하는 데 사용됩니다. 상하 풀기 기능을 갖춘 갠트리 유형 구성의 압력 암과 셔블 헤드로 구성됩니다.

• 레벨링 모터: 15KW
• 핀치 롤 직경: Φ210x900mm(40Cr 재질)
• 레벨링 롤 직경: Φ160x900mm (40Cr 재질)
• 레벨링 폭: 240-640mm
• 핀치/레벨링 두께: 1.5-8.0mm
• 속도: 0-11M/분

• 강철 스트립 두께: 1.5-8.0mm
• 강철 스트립 폭: 240-640mm
• 강철 스트립 강도: δs ≤345Mpa, δb ≤610Mpa
• 절단 유형: 유압
• 압축 유형: 유압
• 용접 유형: 전동식 운동
• 유압 작동 압력: 10Mpa
• 블레이드 재질: H13

• 직경: 10000mm
• 강철 코일 두께: 1.5-8.0mm
• 스트립 폭: 240-640mm
• 최대 운반 속도: 100-180m/min
• 공급 모터 전력 : DC 90kw
• 어큐뮬레이터 본체 모터 전력: AC 15KW×16
• 저장 길이: 500-1000M

• 기존 유형: W 굽힘
• 감속기 구동방식 : 헬리컬기어(침탄)
• 예비 샤프트가 포함된 U-조인트 퀵 체인지 시스템
• 엔트리 사이드 가이드 및 핀치 롤 시스템
• 대략적인 성형: 메인 스탠드 4개, 사이드 스탠드 4개
• 정제성형 : 메인스탠드 3개, 사이드스탠드 3개
• 구동 모터 전력 : 160Kw

• 파이프 재질 : SRT355, SGT355 (STK490, SGH490, POSMAC)
• 원형 파이프 범위: 76-203mm
• 사각 파이프 범위: 75x75-150x150mm
• 최대 회선 속도: 60m/min
• 파이프 절단 길이: 4000~15000mm
• 절단 정밀도: ±2mm
• 버의 양: 최대 0.2mm

• 총 길이: 약. 25미터
• 롤 피치: 600mm
• 구동 : 체인을 갖춘 AC 모터(3EA) 및 인버터에 의한 속도 제어
• 좋은 파이프/나쁜 파이프 분류 ​​시스템 포함
• 검사스키드 : 4열 × 길이 2M + 포켓 4열 × 폭 1.2M
• 불량배관 포켓 : 6열×폭 1.5M

• 파이프 교정: 최대 생산량 제한 <355mpa
• 직경 범위: Φ76-Φ203mm
• 롤 거리: 650mm
• 목 직경: 250mm
• 길이: 380mm
• 회전 각도: 37.183-43.426도
• 교정 속도: 20-60m/min
• 모터: 55kw×2 세트

강관 단면 밀링 및 모따기를 위한 특수 장비로 자동 작동을 위한 전기 제어 기능을 갖춘 기계식 및 서보 드라이브가 특징입니다. 더블 스테이션 설계로 두 개의 강관을 동시에 처리할 수 있습니다.
