| 원래 장소: | 중국 |
| 브랜드 이름: | tengtian |
| 인증: | BV,CE, ISO9001 |
| 모델 번호: | 50 |
| 속성 | 값 |
|---|---|

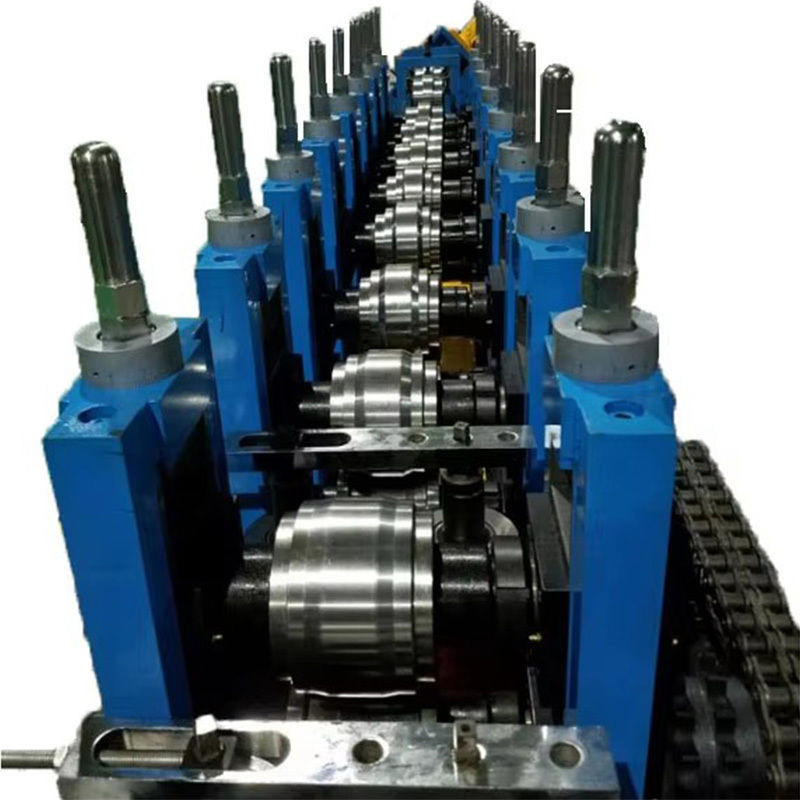

| 제품 이름 | ERW 탄소강 용접 파이프 밀 |
| 색상 | 흰색 |
| 파이프 길이 | 4-8m |
| 길이 정확도 | 0-6mm |
| 재질 | 저탄소강 |
| 직경 | 15-60mm |
| 사용 | 강철 구조 |
| 매개변수 | 사양 |
|---|---|
| 코일 내경, mm | 480～600 |
| 코일 외경, mm | 최대 1800 |
| 스트립 폭, mm | 45～150 |
| 코일 무게, 최대, 톤 | 2 |
| 구조 | 이중 고등어 |
| 드럼 확장 | 공압식 |
| 회전 | 수동 |
| 매개변수 | 사양 |
|---|---|
| 전단 폭, mm | 45～150 |
| 스트립 두께, mm | 0.6～3.25 |
| 용접 속도, m/min | 0.59～0.9 |
| 토치 이동 | DC 서보 모터 |
| 용접 중 스트립 쾅 | 수동 |
| 스트립 전단 | 공압식 |
| 스트립 용접 | CO2 쉴드 용접기 CO2 |
| 상하 조절 | 수동 |
| 매개변수 | 사양 |
|---|---|
| 공급 속도, 최대, m/min | 300 |
| 핀치 롤 상하 | 공압식 |
| 핀치 롤 재질 | GCr15 |
| 높이 가이드 롤 분석 | 1 |
| 입구 가이드 롤 분석 | 1 |
| 모터, kW | 11 |
| 매개변수 | 사양 |
|---|---|
| 치수, m | 8×3.5 |
| 매개변수 | 사양 |
|---|---|
| 재질 | 저탄소강 및 저합금강 σb≤500Mpa σs≤300Mpa |
| 파이프 직경, mm | 16～50 |
| 스트립 두께, mm | 0.6～3.25 (원형 파이프), 0.6～2.5 (사각/직사각형 파이프) |
| 스트립 폭, mm | 45～145 |
| 주 모터 전력, kW | 2×55 |
| H.F. 전력, kW | 200KW |
| 성형 모드 | 롤 성형 |
| 스탠드 | 포털 스타일 |
| 성형 속도, m/min | 최대 80 |
| 입구 가이드 | 1 |
| 성형 스탠드 수 | 수평 6, 수직 6 |
| 사이징 스탠드 수 | 수평 6, 수직 6 |
| 심 가이드 롤 스탠드 | 1 |
| 압착 롤 스탠드 | 1 |
| 비드 스크레이퍼 | 2 |
| 냉각 구역 | 1 |
| 구동 롤 샤프트 직경, mm | 40Cr, Φ55 |
| 측면 롤 샤프트 직경, mm | 40Cr, Φ35 |
| 터크스 헤드 | 4-롤 스타일, 2 |
| 감속 기어 박스 | 베벨 기어 박스 |
| 구동 시스템 | BS 유로 헤름 |
| 매개변수 | 사양 |
|---|---|
| 파이프 외경, 최대, mm | 50 |
| 벽 두께, 최대, mm | 3.5 |
| 절단 길이, m | 4～8 |
| 절단 모터 전력, kW | AC 15 |
| 이동 모터 전력, kW | DC 15 |
| 절단 정확도, mm | 0～6 |
| 제어 | 컴퓨터 |
| 매개변수 | 사양 |
|---|---|
| 모터, kW | 3 |
