| 원래 장소: | 허베이, 중국 |
| 브랜드 이름: | Tengtian |
| 인증: | CE, ISO9001, |
| 모델 번호: | HG530 |
| 속성 | 값 |
|---|---|
| 생산 이름 | 대형 탄소강 파이프 라인 직경 325mm - 530mm 속도 25m/분 용접 튜브 밀 기계 |
| 파이프 직경 | 325mm-530mm |
| 제품 속도 | 최대 25m/분 |
| 재료 | 탄소강, 저합금강 |
| 절단 톱 | 마찰 톱 절단 |
| 파이프 두께 | 4.0-9.0mm |
| 전압 | 380V |

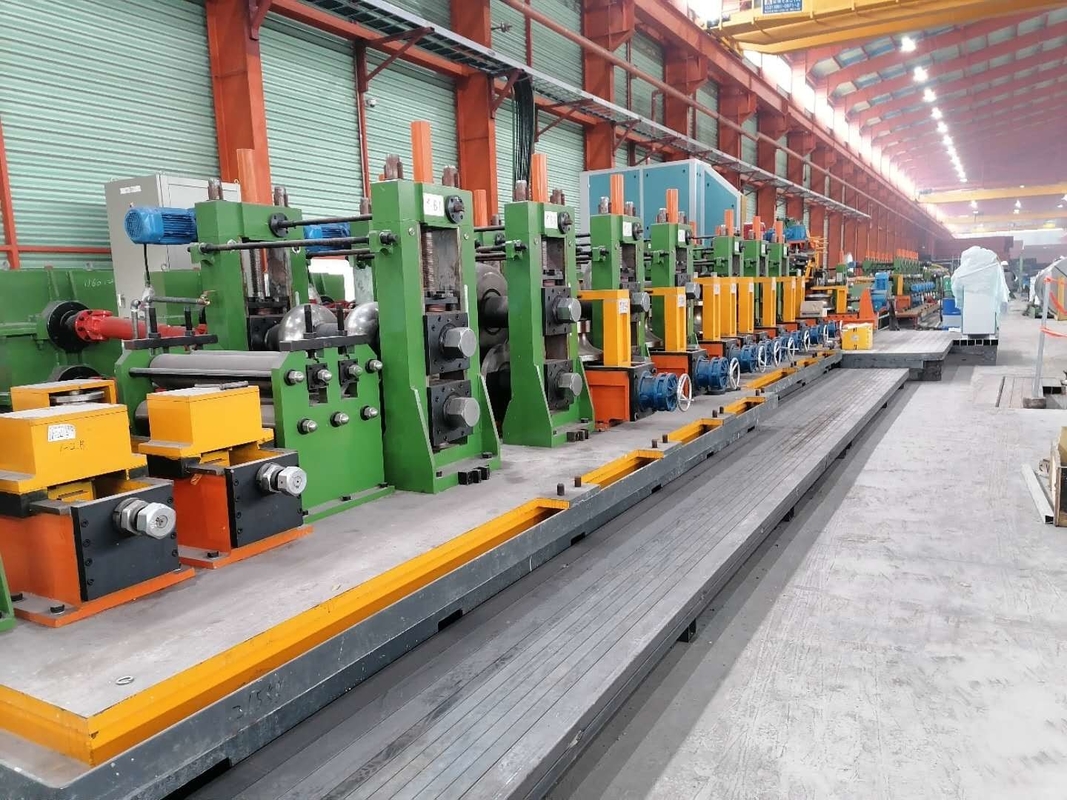

이 장비는 FFX 성형 기술을 사용하여 원형 파이프(직경 φ325-530mm, 두께 4-9mm)를 생산하도록 설계되었습니다. 가장 경제적이고 합리적인 성형 공정을 사용하여 재료를 연속적이고 부드럽게 이음매 튜브로 구부립니다.
재료(강철 코일) → 언코일러 → 전단 및 용접기 → 수평 축적기 → 성형 밀 → HF 솔리드 용접기 → 사이징 밀 → 거친 교정(터키 헤드) → 절단기 → 런아웃 테이블
| 성형 밀 스탠드 | 사이징 밀 스탠드 | 샤프트 재질 | 원형 파이프 직경 | 원형 파이프 두께 | 사각 파이프 크기 | 사각 파이프 두께 |
|---|---|---|---|---|---|---|
| 7 | 5 | 40Cr | 19-76mm | 1.5-3.0mm | 15×15-60×60mm | 1.5-2.0mm |
| 모델 | 직경 범위 | 파이프 두께 | 라인 속도(m/분) |
|---|---|---|---|
| HG20 | 8-25.4MM | 0.3-1.2MM | 120 |
| HG32 | 10-32MM | 1.4-1.5MM | 120 |
| HG50 | 16-76MM | 0.7-2.5MM | 30-120 |
| HG76 | 25-76MM | 1-4MM | 30-100 |
| HG89 | 32-89MM | 1-4.5MM | 30-80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30-60 |
| HG165 | 60-165MM | 3-7MM | 30-50 |
| HG219 | 114-219MM | 4-8MM | 20-40 |
| HG273 | 114-273MM | 4-10MM | 15-30 |
| HG325 | 165-325MM | 4-10MM | 10-30 |
| HG426 | 165-426MM | 4-12.7MM | 8-25 |
| HG508 | 219-508MM | 4-16MM | 8-20 |
성공적인 설치 및 디버깅 후 1년 동안 품질을 보장합니다. 결함 부품 및 구성 요소 교체에 대한 모든 비용(인적 요인 및 취약한 구성 요소 제외)은 당사에서 부담합니다.
