| 원래 장소: | 허베이 |
| 브랜드 이름: | Tengtian |
| 인증: | CE,ISO9001,BV |
| 모델 번호: | HG76 |
| 속성 | 값 |
|---|---|
| 제품 이름 | 정밀 튜브 밀 라운드 76mm 탄소강 파이프 밀 정밀 |
| 재료 | HRC, CRC, 아연 도금 강 |
| 파이프 직경 | 25-76 mm |
| 파이프 두께 | 1.0-3.0mm |
| 용접 유형 | 고주파 용접 |
| 파이프 모양 | 원형, 사각형, 직사각형 |
| 롤러 재질 | Cr12/SKD11 |

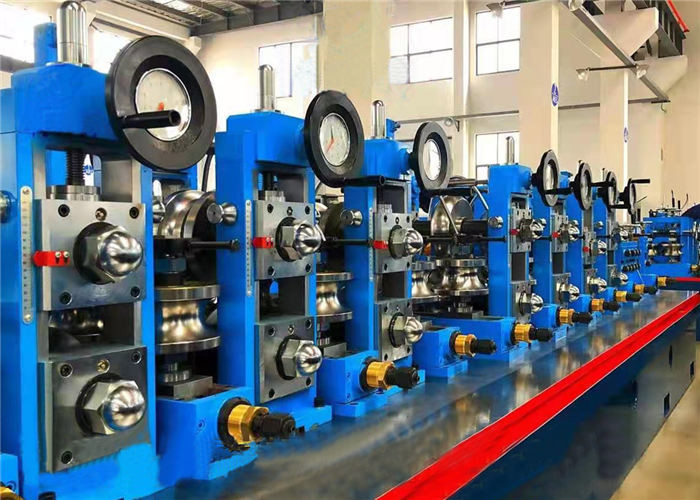

HG76 고주파 스트레이트 용접 파이프 밀 라인은 정밀 용접 강관 제조를 위해 설계되었습니다. 국내외 소스의 고급 파이프 제조 기술을 통합하여 이 시스템은 뛰어난 정밀도를 유지하면서 다양한 크기와 모양의 튜브를 생산합니다.
| 표준 | YB189-64 |
| 재료 | 저탄소강 및 저합금 구조강 |
| 기계적 특성 | σb≤380Mpa, σs≤275MPa |
| 스트립 폭 | 80-240mm |
| 스트립 두께 | 1.0-3.0mm |
| 코일 ID | Φ508mm |
| 코일 OD | φ1800mm |
| 코일 무게 | ≤4T |
| 원형 파이프 직경 | Φ25-φ76mm |
| 사각형 튜브 크기 | 25x25-60x60mm |
| 파이프 두께 | 1.0-3.0mm |
| 완성 파이프 길이 | 4-8m |
| 절단 길이 정확도 | ±2mm |
| 성형 속도 | 40-100m/min |
폭 6m, 길이 80m, 천장 레일에서 지면까지 최소 5m 높이.
| 모델 | 직경 범위 | 파이프 두께 | 라인 속도 (m/min) |
|---|---|---|---|
| HG20 | 8-25.4MM | 0.3-1.2MM | 120 |
| HG32 | 10-32MM | 1.4-1.5MM | 120 |
| HG50 | 16-76MM | 0.7-2.5MM | 30-120 |
| HG76 | 25-76MM | 1-4MM | 30-100 |
| HG89 | 32-89MM | 1-4.5MM | 30-80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30-60 |
| HG165 | 60-165MM | 3-7MM | 30-50 |
| HG219 | 114-219MM | 4-8MM | 20-40 |
| HG273 | 114-273MM | 4-10MM | 15-30 |
| HG325 | 165-325MM | 4-10MM | 10-30 |
| HG426 | 165-426MM | 4-12.7MM | 8-25 |
| HG508 | 219-508MM | 4-16MM | 8-20 |
