| 원래 장소: | 허베이 |
| 브랜드 이름: | TengTian |
| 인증: | CE, ISO9001, BV |
| 모델 번호: | HG 60 |

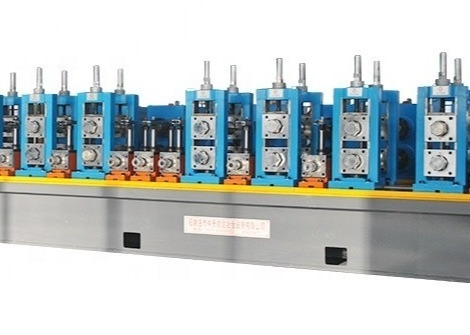

웰딩 파이프 머신 스틸 튜브 밀 풀 라인 롤 패스 디자인 고 주파수 웰딩 파이프 밀
HG 60 고 주파수 용접 파이프 생산 라인은 직경 F10-F38mm 및 벽 두께 1.0-2.3mm의 용접 파이프와 정사각형 파이프 8x8-50x50mm, 두께 1.0-3.0mm를 생산하도록 설계되었습니다.롤 패스 디자인 채택, 생산 라인은 우수한 품질의 가공과 높은 정밀성 조립으로 용접 된 철강 파이프를 제조 할 수 있습니다.
설계 지침에 따르면 운영 성격과 환경과 안전성 및 생산 성격을 개선하여 높은 효율성을 보장하기 위해 롤러의 비용을 줄입니다.HG 60 생산 라인은 이중 반지름 구멍 디자인을 채택합니다..
1주요 매개 변수 및 사양
| 소재 사양 | YB189-64 표준에 부합합니다. |
| 소재 | 낮은 탄소 강철 및 낮은 합금 강철 |
| 기계적 특성 | σb≤ 520Mpa,σs≤365MPa |
| 스트립 너비 | 45~120mm |
| 스트립 두께 | 10.0~3.0mm |
| 코일 내부 지름 | 480~520mm |
| 코일 외부 지름 | 1000~1800mm |
| 코일 무게 | ≤1.5T |
| 용접 파이프 사양 |
원형 파이프 지름:φ15-φ38mm 1.0 ~ 2.3mm 정사각형 파이프: 15 x 15 ~ 30 x 30mm 1.0 ~ 2.0mm |
| 고정된 절단 길이 | 4~6m |
| 파이프 절단 정밀 | 0~3mm |
| 형성 속도 | 20~130m/min |
2. 프로세스 흐름
코일 로딩
롤링
절단 및 용접
수평 나선 축전기
형성
HF 용접
비축
냉각
크기
직선화
냉 절단톱
전송
포장
저장
3품질 및 판매 후 서비스 보증
구매자에게 도착하는 장비, 현장에서의 기술 서비스 직원 디버깅, 유지 보수, 장비 시공, 시공, 운영 및 유지 보수 지침,구매자의 장비 운영 및 유지보수 직원에 대한 기술 교육을 담당하는 사람사용자들은 규칙에 따라, 정상 작동 장비에서, 장비의 도착 날짜부터 12 개월, 사용 품질에 긍정적 인 영향을,부품 손상으로 인해 장비가 정상적으로 작동하지 않습니다., 공장은 수리 또는 교환을 무료로 제공 할 것입니다.
