| 원래 장소: | 허베이 |
| 브랜드 이름: | TengTian |
| 인증: | CE, ISO9001, BV |
| 모델 번호: | HG76 |
| 속성 | 가치 |
|---|---|
| 제품 이름 | 직접 3mm HF 가접 자동 파이프 밀링 건설 파이프 |
| 튜브 모양 | 사각형 및 직사각형 |
| 장비 사양 | 고객 지정 |
| 형성 방법 | 롤러 압축 |
| 용접 방법 | 고주파 인덕션 용접 |
| 속도 | 80m/min |
| 보증 | 1년 |
| 소재 | 저탄소 HRC |
| 폼링 타입 | 직접 형성 |
| 작업장 | 120 x 10m, H>7m (크레인과 지상) |

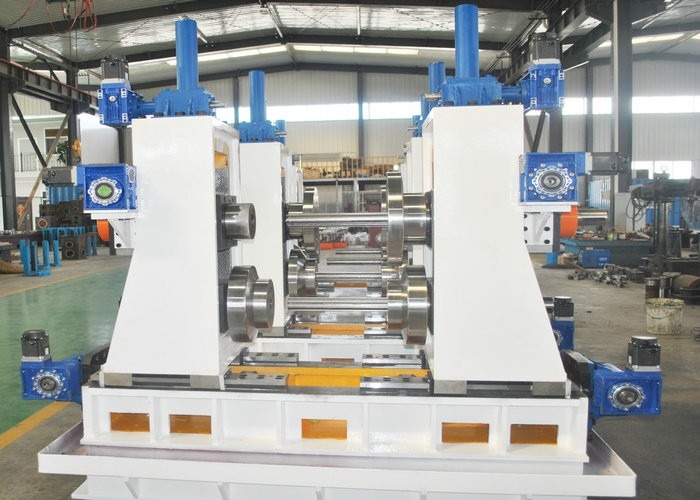

이 고 정밀 고 주파수 용접 파이프 생산 라인은 사각형 및 직사각형 파이프 제조를 위해 설계되었습니다.시스템은 운영 성능을 향상시키기 위해 두 개의 반지름 구멍 디자인을 갖추고 있습니다., 생산 효율성, 제품 안정성, 그리고 롤 비용을 줄입니다.
| 1로딩 차 | 2롤을 풀기 |
| 3직선화 장치 | 4평평화 장치 |
| 5자동 깎기 및 용접기 | 6전하 |
| 7. 형성 및 크기 | 8냉톱 / 밀링톱 / 비행톱 |
| 9교통 롤러 + 배하 랙 | 10자동 팔레팅 기계 |
| 11롤러 | 12고주파 용접기 |
| 모델 | 측면 길이 범위 | 두께 | 생산 속도 (m/min) | 모터 전력 (KW) | 기계 면적 (m3) |
|---|---|---|---|---|---|
| HG20 | 6×6-16×16mm | 00.3-1mm | 30~120 | 55 | 7×50 |
| HG32 | 9×9-25×25mm | 00.3-2.0mm | 30~120 | 75 | 7×50 |
| HG50 | 12×12-40×40mm | 00.8-2.5mm | 30~110 | 110 | 7×60 |
| HG60 | 15×15-47×47mm | 0.8-3mm | 30-100 | 132 | 7×65 |
| HG76 | 9×9-60×60mm | 1~3mm | 30-100 | 320 | 8×80 |
| HG89 | 25×25-70×70mm | 1~4mm | 30~80 | 350 | 8×80 |
| HG114 | 35×35-89×89mm | 10.5-5.0mm | 30-60 | 400 | 10 × 100 |
| HG165 | 47×47-129×129mm | 3~7mm | 30-50 | 600 | 10×110 |
| HG219 | 89×89-172×172mm | 4~8mm | 20~40 | 800 | 12x150 |
| HG273 | 89×89-214×214mm | 4~10mm | 15-30 | 1000 | 18×160 |
| HG325 | 129×129-255×255mm | 4~12mm | 10-30 | 1200 | 18×180 |
| HG426 | 129×129-335×335mm | 4~16mm | 8-25 | 1400 | 18×180 |
| HG508 | 172×172-400×400mm | 4~20mm | 8-20 | 2000 | 21×180 |
최근 기술 확장:이제 600×600mm (HG600) 까지의 정사각형 용접 파이프와 765mm 지름 (HG765) 까지의 둥근 용접 파이프에 사용할 수 있습니다.
