| 원래 장소: | 허베이 |
| 브랜드 이름: | TengTian |
| 인증: | CE, ISO9001, BV |
| 모델 번호: | HG114 |
| 속성 | 가치 |
|---|---|
| 제품 이름 | 높은 주파수 용접 파이프 밀 4mm 두께 HG114 |
| 코일 두께 | 1~4mm |
| 코일 너비 | 160~320mm |
| 내부 지름 | φ480·φ510mm |
| 외부 지름 | φ1000·φ1600mm |
| 속도 | 최대 60m/min |
| 보증 | 1년 |
| 소재 | 저탄소 HRC |

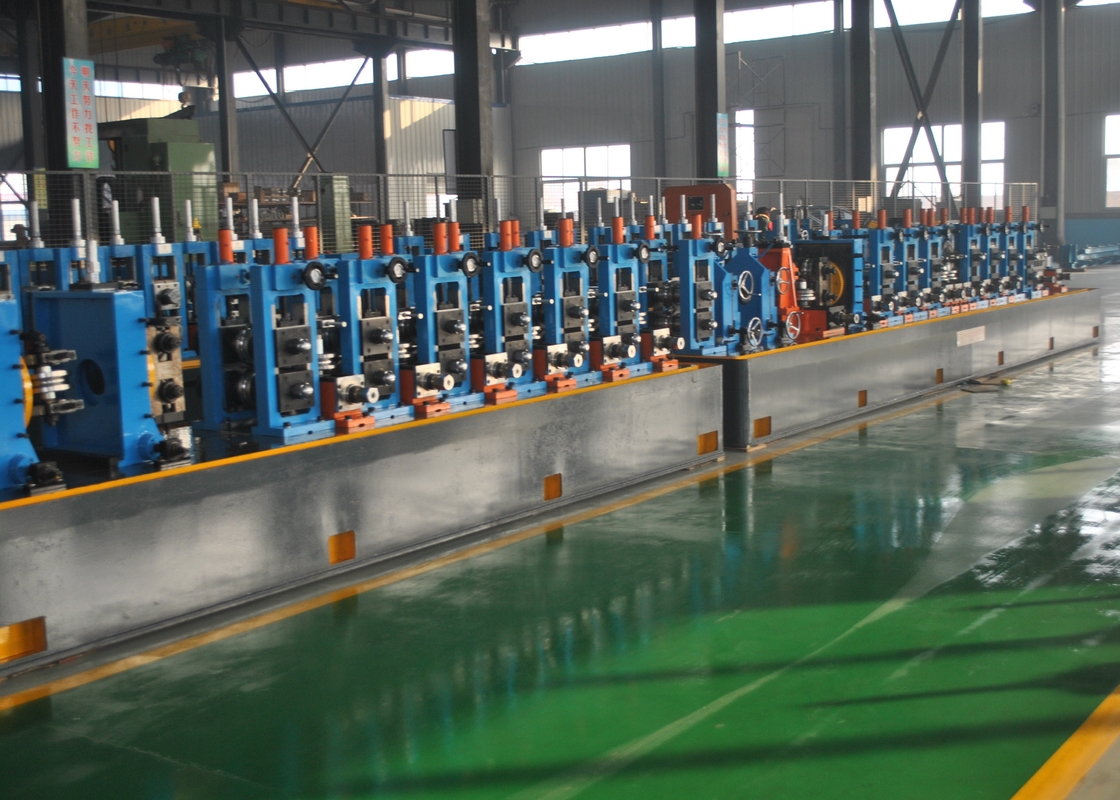

HG114 고 주파수 용접 파이프 밀 라인은 평면, 직사각형,그리고 같은 크기의 변형된 파이프롤 패스 디자인을 특징으로,이 생산 라인은 우수한 가공 품질과 높은 정밀성 조립과 함께 용접 된 철 파이프를 제공합니다.
향상된 운영 특성, 향상된 안전성, 그리고 감소 된 롤러 비용을 위해 설계된 HG114 생산 라인은 최대 효율을 위해 이중 반지름 구멍 디자인을 사용합니다.
| 유용성 | 사양 |
|---|---|
| 힘 | 800KW, 380V/50Hz/3단계 |
| 냉각수 | 30-40 T / h 흐름, 60m3 수영장 |
| 압축 공기 | 5m3/min, 5-7kg/cm2 압력 |
작업실 요구 사항: 폭 8m × 길이 100m × 최소 천장 높이 5m
코일에서 최종 제품까지의 전체 작업 흐름:
코일 로딩 → 절단/접속 → 축적기 → 형성 → HF 용접 → 데버링 → 냉각 → 사이징 → 직렬 → 냉 절단 → 전송 → 포장 → 저장
| 매개 변수 | 사양 |
|---|---|
| 파이프 오드 | φ50·φ101.6mm |
| 벽 두께 | 10.0-4.0mm |
| 형성 속도 | 30-60m/min |
| 롤 스탠드 | 7 수평, 9 수직 형성 5 수평, 5 수직 크기 |
| 주 엔진 | 110KW + 132KW |
정상 작동 중 손상 된 부품의 무료 교체를 포함하는 1 년 보증. 보증 기간 동안 통지 후 48 시간 이내에 기술 지원.보증 후 수리 서비스 (부품 비용은 구매자가 부담).
