허베이 성 Co., 주식 회사를 제조하는 Tengtian에 의하여 용접되는 관 장비.
첫째로 질, 첫째로 고객
영업 및 지원:
|
제품 상세 정보:
결제 및 배송 조건:
|
| 원료의 항복강도: | σs ≤235Mpa | 원료의 인장강도: | σb≤500Mpa |
|---|---|---|---|
| 파이프 크기 범위: | Ø12-Ø60mm | 두께: | 0.4-1.8mm |
| 맥스. 생산 속도: | 20~120m/min | 고정 절단 길이: | 6-8M |
| 보증: | 한 해 | 용접식: | 고주파 용접 |
| 강조하다: | 높은 주파수 용접 철강 파이프 제조 기계,12mm 강철 파이프 제조 기계,12mm 철강 파이프 제조 기계 |
||

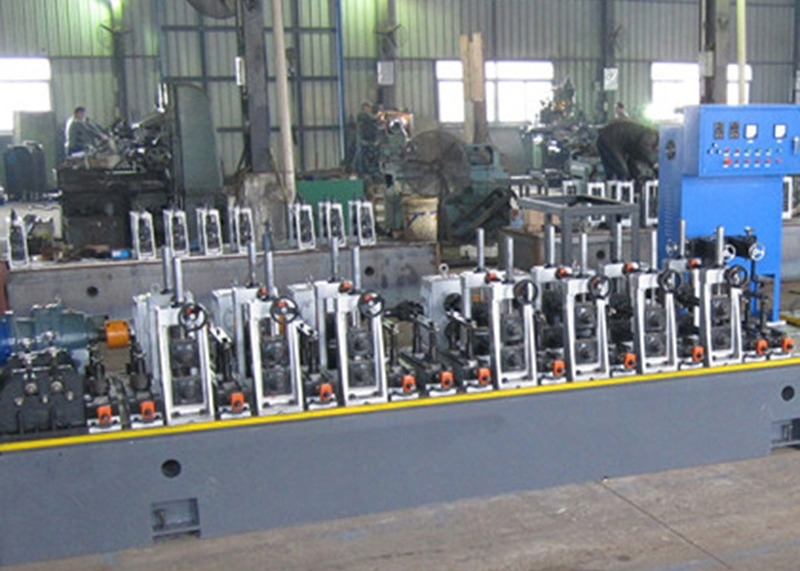

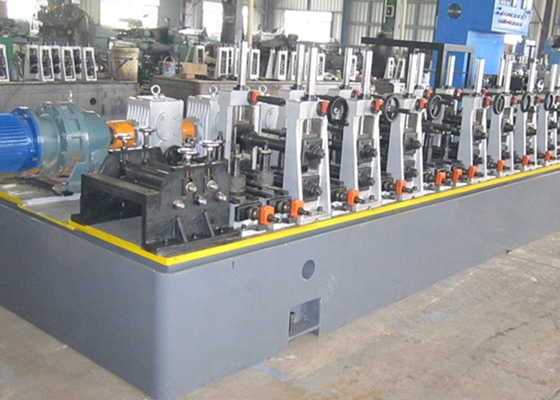

고 주파수 용접 Cnc 12mm MS 튜브 밀 머신
| (1)물질 사양: | |
| 소재 | 탄소 강철 |
| 기계적 특성 | δs≤500Mpa δb≤235Mpa |
| 스트립 너비 | 36~190mm |
| 스트립 두께: | 00.4-1.8mm |
| 코일 내부 지름 | Φ460-Φ520mm |
| 코일 외부 지름 | Φ1200-Φ1800mm |
| 코일 무게 | 2.5T |
| (2) 파이프 사양 | |
| 파이프 직경 | 원형 파이프:φ12-φ60mm |
| 두께 | 00.4-1.8mm |
| 길이 | 6~8m |
| 파이프 절단 정밀 | ±1.5mm |
| 형성 속도 | 20~120m/min |
| (3) 구매자는 스스로 공급해야 합니다. | |
| 작업장 | 80x6m, H>5m (크레인에서 지상) |
| 힘 | 약 450KW 380V/50Hz/3단계 |
| 순환 냉각 물 (전 시스템) | 흐름:20T/h 30 T/h |
| 압축 공기 | 흐름:5m3/min 5-7kg/cm2 |
uncoiler는 이중 확장 및 칸티레버 mandrels의 구조입니다.주체는 mandrels의 확장, 수축 및 브레이킹의 요구를 충족시키기 위해 공기 시스템으로 장착되어 있습니다..
| 코일의 OD | Φ1000-1800mm |
| 코일의 ID | Φ460-520mm |
| 스트립 두께 | 00.4-1.8mm |
| 스트립 너비 | 36~190mm |
| 단일 스트림의 무게 | 최대 2.5T |
| 확장 유형 | 수압 확장 |
| 휴식 | 기압 운전 |
테이프 머리와 꼬리의 불규칙한 부분을 잘라내고 이전 코일의 테이프 꼬리를 다음 코일의 테이프 머리와 조화하여 연속적으로 루퍼를 공급합니다.
구조 형태: 썰매 용접 베드, 칩 공급 장치, 이중 센터 장치, 이중 썰매 썰매 시스템, 썰매 플레이트 시스템, 썰매 바닥 플레이트 드라이브 시스템 등.
| 스트립 너비 | 36~190mm |
| 용접 두께 | 00.4-1.8mm |
| 절단 유형 | 수압기 |
| 용접 모드 | 자동 |
| 수압 | 8MPa |
| 작업 사이클 | 최대 300초 |
이 기계는 썰매 용접기와 호스트 (형조 크기 공장) 사이에 있습니다.깎기 및 배트 용접 시간 호스트 (형조 크기 공장) 의 지속적인 생산 및 충분한 스트립 철강을 저장.
사양:
| 작업 방식 | 변화 원 |
| 운반물질 가속도 | Vmax=240m/min |
| 장점 | 더 많은 자료, 스트라이크 없이 |
| 핑크 형태 | 공기, 6Mpa |
| 배터리 지름 | 40.0 M |
| 압력 & 운반의 전기 모터 전력 | 15KW |
| 배터리 프레임의 전기 모터 | 22KW |
유닛 레이아웃:
1) 구성 부품:
이 부분 은 강철 스트립 을 특정 모양 으로 압축 하기 위해 사용 되고, 용접 을 위한 공백 을 남긴다.
2) 250KW 고 주파수 용접기 (무화강 특수):
HF 용접기는 파이프의 직접접속 인덕션 용접 및 연속 작업에 설계되었습니다.장비의 전체 세트는 PLC 시스템으로 장비 연결 제어 및 오류 진단 기능을 달성, 작업 조각상은 LCD 디스플레이에 의해 관찰됩니다.
3) 닦는 부분:
이 부분은 용접을 닦기 위해 사용되며, 종종 긁기에는 적합하지 않은 얇은 파이프에 사용됩니다.
소화 부분은 폐쇄된 환경을 채택하고 소화 과정에서 튜브가 산화되고 변색되는 것을 방지하기 위해 질소로 채워집니다.
5) 사이징 부분:
적절한 모양으로 제품을 완성하고 곧게.
| 파이프 오더 오더를 형성하고 있습니다. | 둥글:Φ12-60mm |
| 파이프 벽 두께를 형성 | 00.4-1.8mm |
| 형성 속도 | 최대 120m/min |
| 포밍 스탠드의 수, 수평 | 8 |
| 포밍 스탠드 수, 수직 | 9 |
| 가이드 롤 스탠드 | 1 |
| 스프레시 롤 스탠드 | 1 |
| 철근대 | 1 |
| 반짝이는 | 4세트 |
| 반열화 | 15M |
| 크기를 측정하는 스탠드 수평 | 6 |
| 크기를 측정하는 스탠드의 수, 수직 | 6 |
| 터크 머리 | 2 세트 |
| 셰프트 다이아몬드 및 수평 롤 스탠드 재료 | Φ60mm, 재료 40Cr |
| 셰프트 다이아몬드 및 수직 롤 스탠드 재료 | Φ35mm, 재료 40Cr |
| 주 엔진 | 90kw+45kw+45kw |
절단 길이 범위: 6-8m최고 선형 속도: 120m/min
절단 길이 정확도: ±1.5mm (선속 변동률은 2%를 초과하지 않습니다)
운전 모터:15KW 서보
차단 모드: 수압
수압 역 모터:11KW AC 모터
완성 된 파이프는 트랜지트 롤러를 따라 이동하고 자동으로 벤치로 이동됩니다.
모터: 3kw
길이: 18m
재료: Cr12moV
