| 원래 장소: | 허베이 |
| 브랜드 이름: | Tengtian |
| 인증: | CE, ISO9001, BV |
| 모델 번호: | SS60 |
| 기인하다 | 값 |
|---|---|
| 원료의 항복 강도 | σs≤235mpa |
| 원료의 인장 강도 | σb≤500 MPa |
| 파이프 크기 범위 | φ12-φ60mm |
| 두께 | 0.4-1.8mm |
| 맥스. 생산 속도 | 20-120m/분 |
| 고정 절단 길이 | 6-8m |
| 보증 | 1 년 |
| 용접 유형 | 고주파 용접 |

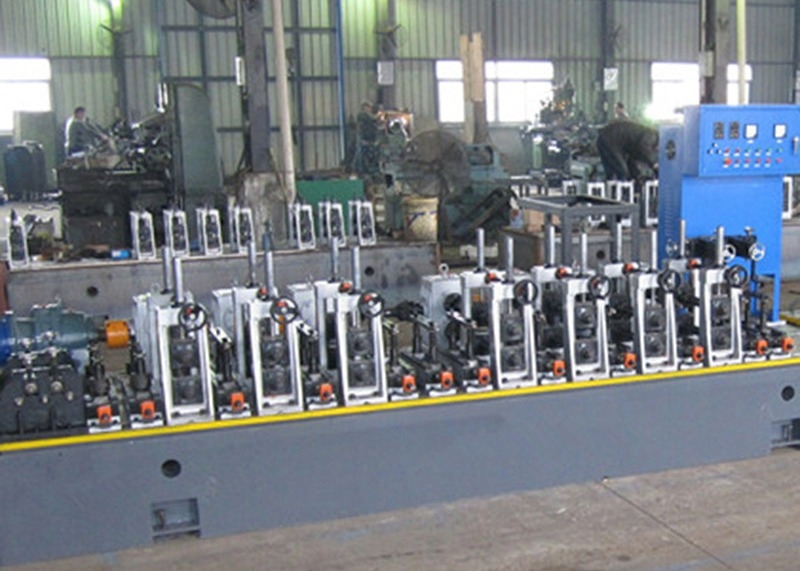

이 고주파 용접 파이프 생산 라인은 직경이 φ12-φ60mm 및 벽 두께가 0.4-1.8mm의 전기 용접 탄소 강 파이프를 제조하도록 설계되었습니다. 이 장비는 높은 정밀도와 우수한 안정성을 특징으로하며 CNC 가공 센터에서 처리 한 주요 부품은 우수한 기계 정확도와 제품 품질을 보장합니다.
확장, 계약 및 제동 기능을위한 공압 시스템을 갖춘 이중 확장 및 캔틸레버 맨드렐이 특징입니다.
| 사양 | 값 |
|---|---|
| 코일의 OD | φ1000-1800mm |
| 코일의 ID | φ460-520mm |
| 스트립의 두께 | 0.4-1.8mm |
| 스트립 너비 | 36-190mm |
| 단일 스트립의 무게 | 최대 2.5T |
| 확장 유형 | 유압 확장 |
| 부서지다 | 공압 운전 |
불규칙한 테이프 끝을 자르고 용접 코일 끝을 함께 사용하여 연속 공급을 위해 사용합니다.
| 사양 | 값 |
|---|---|
| 스트립 너비 | 36-190mm |
| 용접 두께 | 0.4-1.8mm |
| 절단 유형 | 영적인 |
| 용접 모드 | 오토매틱 |
| 유압 | 8MPA |
| 작업주기 | 맥스. 300 초 |
코일 전환 중에 스트립 스틸을 저장하여 지속적인 생산을 보장합니다.
| 사양 | 값 |
|---|---|
| 작업 스타일 | 원을 변경하십시오 |
| 재료를 운반하는 속도 | vmax = 240m/min |
| 이점 | 더 많은 재료, 파업 없음 |
| 핀치 형태 | 공압, 6MPA |
| 축합기의 직경 | 4.0m |
| 프레스 및 캐리의 전기 모터 파워 | 15kW |
| 축합기 프레임의 전기 모터 | 22kW |
형성, 용접, 연마, 어닐링 및 크기 조정 파이프를 최종 사양에 맞추기위한 완전한 시스템.
| 요소 | 사양 |
|---|---|
| 파이프 OD 형성 | 라운드 : φ12-60mm |
| 파이프 벽 두께 형성 | 0.4-1.8mm |
| 형성 속도 | 맥스. 120m/분 |
| 형성 수는 수평입니다 | 8 |
| 형성 수는 수직입니다 | 9 |
| 가이드 롤 스탠드 | 1 |
| 롤 스탠드를 짜십시오 | 1 |
| 다림질 스탠드 | 1 |
| 세련 | 4 세트 |
| 가열 냉각 | 15m |
| 사이징 스탠드, 수평 | 6 |
| 사이징 스탠드 수, 수직 | 6 |
| 터키 머리 | 2 세트 |
| 샤프트 직경. 수평 롤 스탠드의 재료 | φ60mm, 재료 40cr |
| 샤프트 직경. 수직 롤 스탠드의 재료 | φ35mm, 재료 40cr |
| 메인 모터 | 90kW+45kW+45kW |
| 사양 | 값 |
|---|---|
| 절단 길이 범위 | 6-8 미터 |
| 최대 선형 속도 | 120m/분 |
| 절단 길이 정확도 | ± 1.5mm |
| 운전 모터 | 15kW 서보 |
| 컷오프 모드 | 유압 |
| 유압 스테이션 모터 | 11kW AC 모터 |
포장 및 팔레팅을위한 완성 된 파이프를 운송합니다.
| 사양 | 값 |
|---|---|
| 모터 | 3kw |
| 길이 | 18m |
재료 : CR12MOV
