| 원래 장소: | 허베이 성 |
| 브랜드 이름: | Tengtian |
| 인증: | CE ，ISO9001 ，BV |
| 모델 번호: | SJ1600*4 |
| 속성 | 값 |
|---|---|
| 이름 | 탄소강 기계 자동 고정밀 강철 코일 슬리팅 라인 기계 |
| 특수 요구 사항 | 고객에 따라 설계 가능 |
| 강철 두께 | 0.5-4.0mm |
| 제품 속도 | 최대 120m/min |
| 재료 | 탄소강, 스테인리스강 |
| 판 너비 | 900-1600mm |
| 마감 너비 | >40mm |
| 코일 무게 | 30t |
슬리팅 라인은 슬리팅 머신 또는 종방향 절단 라인이라고도 하며, 강철 롤을 풀고, 슬리팅하고, 필요한 너비로 다시 감기 위해 설계되었습니다. 이 고정밀 기계는 냉간/열간 압연 강철, 실리콘 강철, 틴플레이트, 스테인리스 강철 및 컬러 코팅 강철을 포함한 다양한 재료를 처리합니다.
응용 분야:강철 공장, 변압기, 전기 모터, 자동차, 건축 자재, 문 및 포장 산업.
| 번호 | 이름 | 단위 | 매개변수 |
|---|---|---|---|
| 1 | 재료 | 탄소 및 아연 도금 강철 코일 | |
| 2 | 인장 강도 | Mpa | δb≤400 ,δS280 |
| 3 | 두께 | mm | 0.5-4 |
| 4 | 너비(최대) | mm | 900-1600 |
| 5 | 코일 ID | mm | Φ508 |
| 6 | 코일 OD | mm | Φ≤1800 |
| 7 | 속도 라인 | m/min | >80 |
| 8 | 블레이드 사양 | Φ260mmXΦ380mmX15mm | |
| 9 | 블레이드 재료 | 6CRW2SI | |
| 10 | 칼 피벗 직경 | mm | Φ260 |
| 11 | 칼 피벗 재료 | 40Cr | |
| 12 | 전원 | 380V/50Hz/3Ph | |
| 13 | 용량 | kw | 200 |
| 14 | 전체 라인 치수 | m | 25m(L)x8m(W) |
| 15 | 필요한 작업자 | 기계 엔지니어 1명, 일반 작업자 2명 | |
| 16 | 라인 방향 | 오른쪽에서 왼쪽으로 (기계 정면) | |
| 17 | 기계 색상 | 맞춤형 |
오른쪽에서 왼쪽으로: 입구 코일 카 → 유압 디코일러 → 유압 프레스 및 핀치 장치 → 유압 커터 → 루퍼 1 → 측면 가이드 장치 → 슬리터 → 스크랩 와인더 → 루퍼 2 → 텐션 스탠드 → 리코일러 → 출구 코일 카
| 번호 | 이름 | 수량 |
|---|---|---|
| 1 | 입구 코일 카 | 1 세트 |

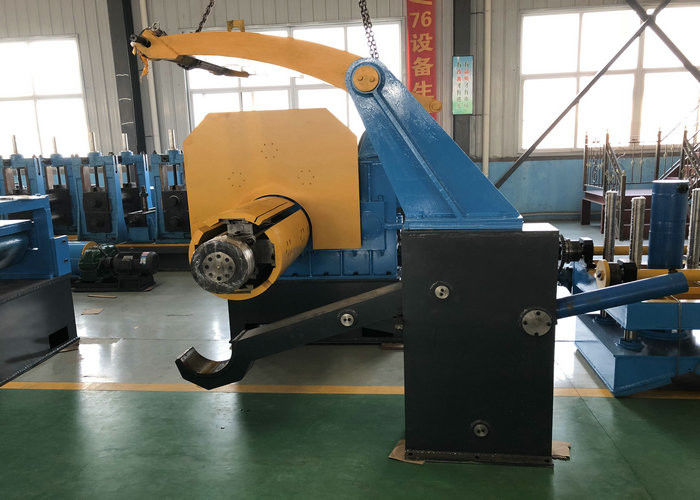

| 2 | 유압 디코일러 | 1 세트 |
| 3 | 유압 프레스 및 핀치 장치 | 1 세트 |
| 4 | 유압 커터 | 1 세트 |
| 5 | 루퍼 1 | 1 세트 |
| 6 | 측면 가이드 장치 | 1 세트 |
| 7 | 슬리터 | 1 세트 |
| 8 | 스크랩 와인더 | 1 세트 |
| 9 | 루퍼 2 | 1 세트 |
| 10 | 텐션 스탠드 | 1 세트 |
| 11 | 리코일러 | 1 세트 |
| 12 | 출구 코일 카 | 1 세트 |
| 13 | 유압 시스템 | 1 세트 |
| 14 | 전기 시스템 | 1 세트 |
