| 원래 장소: | 허베이 |
| 브랜드 이름: | Tengtian |
| 인증: | CE,ISO9001,BV |
| 모델 번호: | HG50 |
| 속성 | 값 |
|---|---|

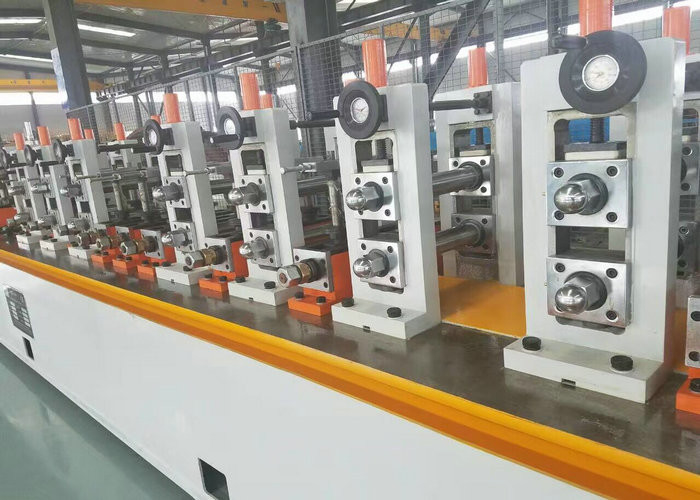

| 제품 이름 | 정밀 튜브 밀 머신 고주파 스트레이트 파이프 밀링 머신 |
| 절단 톱 | 콜드 톱 & 마찰 톱 절단 |
| 두께 | 1.0-3.0mm |
| 파이프 직경 | 25-76mm |
| 파이프 모양 | 원형, 사각형, 직사각형 |
| 밀 속도 | 30-100m/min |
| 조정 유형 | 터빈 웜으로 |
| 재료 | HRC, CRC, 아연 도금 강 |
이 밀은 냉간 압연 및 열간 압연 코일 스트립에서 0.5mm-2.0mm 두께의 원형 파이프(Φ12mm-Φ38mm)를 제조하도록 설계되었습니다. 이 공정에는 닫히지 않은 관형 블랭크를 형성하고, 고주파 용접을 사용하여 튜브로 용접하고, 냉각, 크기 조정/성형 및 측정된 길이로 절단하는 과정이 포함됩니다.
재료(강철 코일) → 언코일러 → 전단 및 용접기 → 수평(또는 케이지) 축전기 → 성형 밀 → HF 솔리드 용접기 → 사이즈 조정 밀 → 거친 교정(터키 헤드) → 절단기 → 런아웃 테이블
| 매개변수 | 값 |
|---|---|
| 성형 밀 스탠드 | 7 |
| 사이즈 조정 밀 스탠드 | 5 |
| 샤프트 재질 | 40Cr |
| 원형 파이프 직경 | 19-76mm |
| 원형 파이프 두께 | 1.5-3.0mm |
| 정사각형 파이프 크기 | 15×15-60×60mm |
| 정사각형 파이프 두께 | 1.5-2.0mm |
특정 고객 요구 사항에 따라 기계를 맞춤 설정할 수 있습니다.
| 모델 | 직경 범위 | 파이프 두께 | 선 속도(m/min) |
|---|---|---|---|
| HG20 | 8-25.4mm | 0.3-1.2mm | 120 |
| HG32 | 10-32mm | 1.4-1.5mm | 120 |
| HG50 | 16-76mm | 0.7-2.5mm | 30-120 |
| HG76 | 25-76mm | 1-4mm | 30-100 |
| HG89 | 32-89mm | 1-4.5mm | 30-80 |
| HG114 | 45-114mm | 1.5-5.0mm | 30-60 |
| HG165 | 60-165mm | 3-7mm | 30-50 |
| HG219 | 114-219mm | 4-8mm | 20-40 |
| HG273 | 114-273mm | 4-10mm | 15-30 |
| HG325 | 165-325mm | 4-10mm | 10-30 |
| HG426 | 165-426mm | 4-12.7mm | 8-25 |
| HG508 | 219-508mm | 4-16mm | 8-20 |
KJ 시리즈 스트레이트 심 고주파 강철 ERW 파이프 밀 라인은 Φ7mm-Φ219mm의 직경 범위와 0.2mm-8.0mm의 벽 두께 범위의 용접 강관을 제조합니다. 또한 원형 파이프 가공 한도 내에서 프로파일 파이프(사각형, 직사각형, 타원형)를 생산할 수 있습니다.
당사의 혁신적인 생산 라인은 경제적이면서도 실용적인 솔루션을 위해 국내 및 국제 파이프 제조 기술을 결합합니다.
저탄소강, 저합금강, 아연 도금 강, 스테인리스강 등.
