| 원래 장소: | 허베이 |
| 브랜드 이름: | Tengtian |
| 인증: | CE,ISO9001,BV |
| 모델 번호: | ZD100X100 |
PLC 제어 탄소 파이프 FFX 형성 완전 자동 SS 정사 Tube 밀
장비 설명

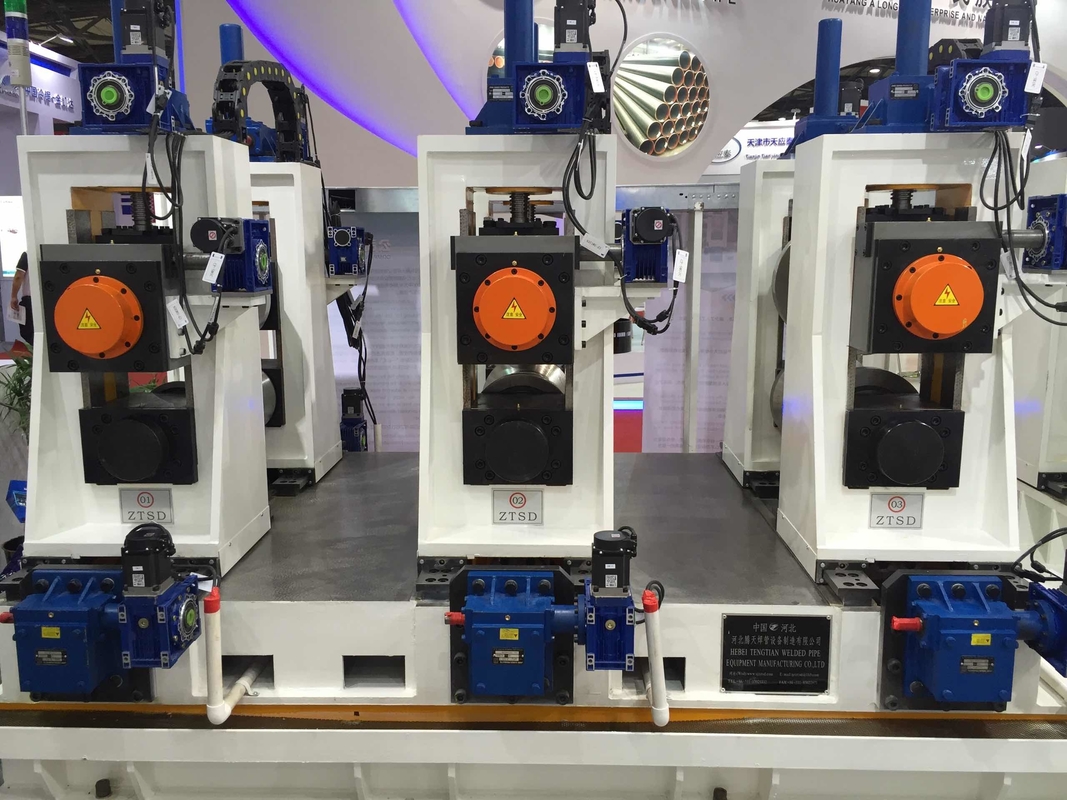

PLC 제어 탄소 철강 파이프 밀, 완전 자동 SS 정사 Tube 밀 기계
첫 번째완전 자동 파이프 제조중국 기계국제 시장의 요구 사항을 충족하기 위해, 우리 회사의 LW 시리즈 단위 FF 형성 기술과 결합, 자동 정사각형 및 정사각형 튜브 장비를 개발.파이프 제조 기계는 냉각 구부러진 철을 개척하는 특정 사양을 생산 할 수 있습니다, 예를 들어 U,C 섹션 스틸 등, 제품의 너비와 높이를 무한하게 조정 할 수 있습니다.껍질 없이, 높은 정밀도로 스케일.
파이프 기계의 주요 특성
1매우 짧은 시간 동안 롤러의 조정을 완료
2튜브의 다른 사양을 생산, 단지 조정할 필요가
3.노동자 수를 줄이고 노동 비용을 줄입니다.
4장비의 사용 수명을 향상시킵니다.
5- 기계는 혼자 고칠 수 있습니다.
용접 된 파이프 제조 기계는 다음 부분으로 구성됩니다.
1폼링 부품: 수평 롤 스탠드 7 프레임, 빈 구부러진 스탠드 4 스탠드, 수직 롤 래크 4 스탠드 및 먹이 래크 1 스탠드
2용접 부품: 5개의 진압 롤, 2개의 스크래핑 셜 래크 프레임 및 1개의 롤 래크 프레임을 용접하는 것으로 구성됩니다.
3선도 부품: 4 개의 롤러 랙의 4 프레임으로 구성됩니다.
4전기 제어 부분: 다점 PLC 제어로 제어
생산 과정
Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse
사양:
원자재:낮은 탄소 강철 및 낮은 합금 건설 강철,σb≤580Mpa σs≤380Mpa
강철 스트립 너비:320~800mm
강철 스트립 두께:30.0-12.7mm
강철 스트립 내부 지름:φ480-580mm
강철 스트립 외 지름:φ800-1800mm
스틸 코일 무게 (최대):12t
철강 등급을 대표하는 원자재:Q195-Q345,SPHC
원자재 품질 표준::주로 GB 표준에서, JIS를 가진 부품,DIN
두께 (최대):50.0mm,두께 1.5mm
주요 제품 사양
정사각형 파이프 80×80?? 200×200 ((이 범위의 어떤 크기)
직사각형 80×120-120×280 (이 범위의 어떤 크기), 정사각형 튜브 모두 수직 형성 유형을 채택
벽 두께:3.0-120.7mm
길이:4-12m
유닛 공급 방향:왼쪽 또는 오른쪽 (운동 측면을 마주)
롤링 라인 높이:+900mm
형성 속도:10-40m/min
주 엔진:주파수 변환 모터 22KW × 2 각 스탠드 시간
