SKD11 블레이드 슬리터 밀 속도 50m / min 250KW 전력 440V 스틸 슬리팅 기계

SKD11 블레이드 슬리터 밀 속도 50m / min 250KW 전력 440V 스틸 슬리팅 머신

소개:

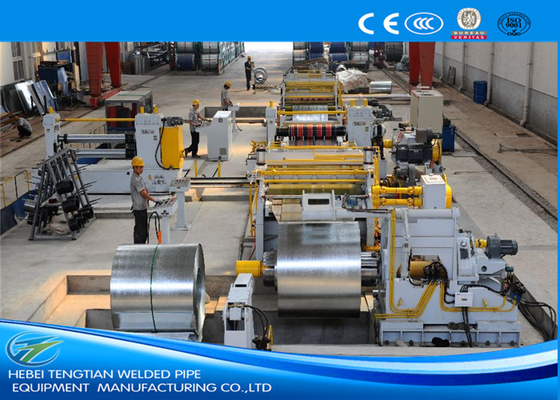

이 두꺼운 판 절단 라인, 또한 금속 코일 절단 라인이라고, 작은 아기 코일로 두꺼운 강철 마스터 코일을 절단 할 수 있습니다. 두꺼운 코일 절단 라인은 다음으로 구성됩니다: 코일 로딩 차,이중 망드럴 대부하물 릴러, 포털 스타일 코일 헤드 가이드, 프레스 및 껍데기 장비, 이중 롤러 칩링 피더, 5 롤러 레벨러, 끝 절단기, 롤 테이블, 중앙 정렬기, 디스크 슬리터, 스크랩 와이더, 구멍 축적기,선분열기& 텐셔너, 포털 스타일 코일 분리기와 압축기, 리콜러, 코일 배하차, 수압 제어 및 전기 제어.
두꺼운 잎 절단 선의 다양한 모델의 용량 (금속 코일 절단 선):
스트립 두께: (3~12) mm, (4-16) mm, (5~20) mm
스트립 너비: 500~1800mm, 800~2000mm 또는 1000~2200mm

2이중 콩-맨드럴 decoiler, 뿐만 아니라 35T 또는 40T와 같은 큰 코일을 지탱하는, 또한 decoiler에 코일을 로딩하기 위해 편리합니다.
3코일 로딩 바퀴는 가장자리에 twp 회전 롤러와 함께 지원 플랫폼을 가지고 있습니다. 코일을 듀얼 코너 데코일러에 로딩하는 동안, 한편으로는 큰 코일을 단단히 지원합니다.스킬 차 플랫폼에 있는 이중 롤러는 릴링 마들과 동시적으로 회전합니다..
4모든 롤러와 샤프트의 강도는 철강 스트립 두께와 함께 증가합니다.
5듀얼 바디 스크랩 와일더는 두 개의 토크 모터와 두 개의 속도 감소기로 구동됩니다.
6금속 코일 슬리터 또는 잎 슬리팅 라인의 리콜링 스트레셔는 탄탄한 5 롤러 긴장 구조를 채택하여 안정적이고 균일한 긴장을 제공합니다.
7코일 푸셔는 리콜러에 설치되어 있으며, 틈 코일을 방출하는 동안 코일을 밀어냅니다.
8. AC 모터 및 속도 감소기는 핑치 피더 및 5 롤러 레벨러 및 5 롤러 긴장기를 구동하고 DC 모터 및 속도 감소기는 슬리터 및 리콜러를 구동합니다.
9코일 절단 기계의 전기 제어: 파커 유로테름 590 속도 컨트롤러 + PLC 제어.


작업 과정:
롤 로딩 듀얼 멘드럴 릴링 듀얼 헤드 피드링, 프레스 & 펠링 듀얼 롤 린치 피드링 five-roller leveling — End-cutting — Hole Accumulator(1) — Strip-aligning — Disc shearing — Scrap reeling — Hole Accumulator(2) — Pre-separator/Tensioner/length-measuring roller — Recoiling/Coils press & separator — Coils-discharging — Hydraulic control — Electric control



주요 기술 매개 변수

코일 재료: HR/CR 탄소 강철, Q235, 진열판, 색상의 강철판 등
스트립 두께: (4~16) mm
금속 코일 슬리터 스트립 너비: 800~2200mm
코일 절단 기계 최대 코일 무게: 40000kg

평준화 롤러와 긴장 롤러의 지름: Φ230
슬리터 샤프트의 지름: Φ360

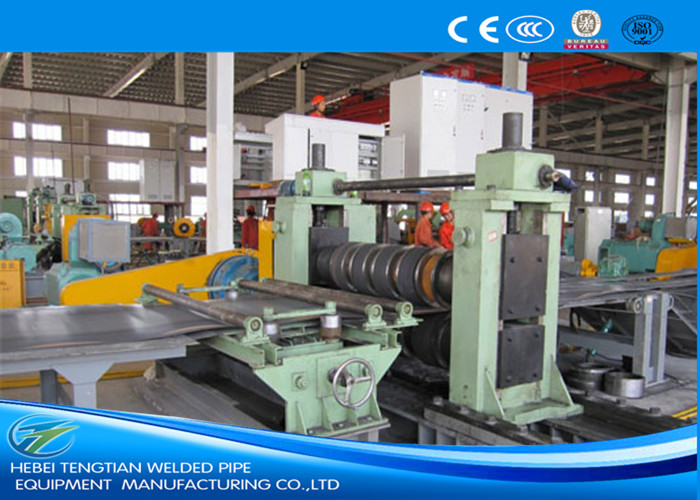

금속 코일 슬리터 디스크 절단기: 6CrW2Si, HRC54°~56°, OD600mm x ID360mm x T50mm.
리콜러 블록의 지름: Φ760mm
코일 절단 기계 분리 디스크: 65Mn, OD250 x ID110 x T10/20mm
스리터와 리콜러용 DC 모터: 200KW, 250KW
절단 속도: (0~30) m/min, 조절

슬리팅 라인 기계는 일반적으로 고객의 요구 사항에 따라 사용자 정의됩니다, 당신이 우리에게 매개 변수와 요구 사항을 제공하는 한그리고 우리는 당신을 위해 적절한 기계 장비의 스키마를 설계.
