| 원래 장소: | 중국 |
| 브랜드 이름: | Tengtian |
| 인증: | CE / ISO |
| 모델 번호: | ERW140 관 분쇄기 |

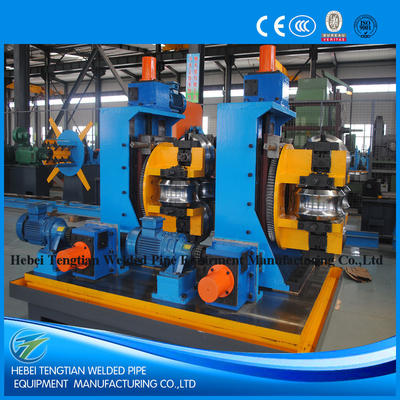

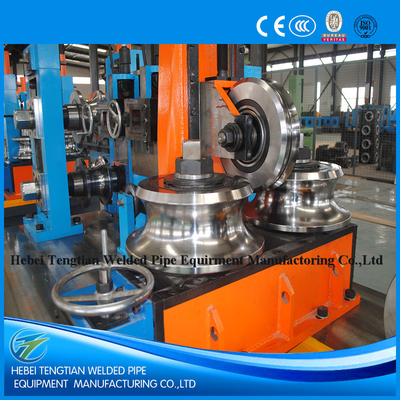

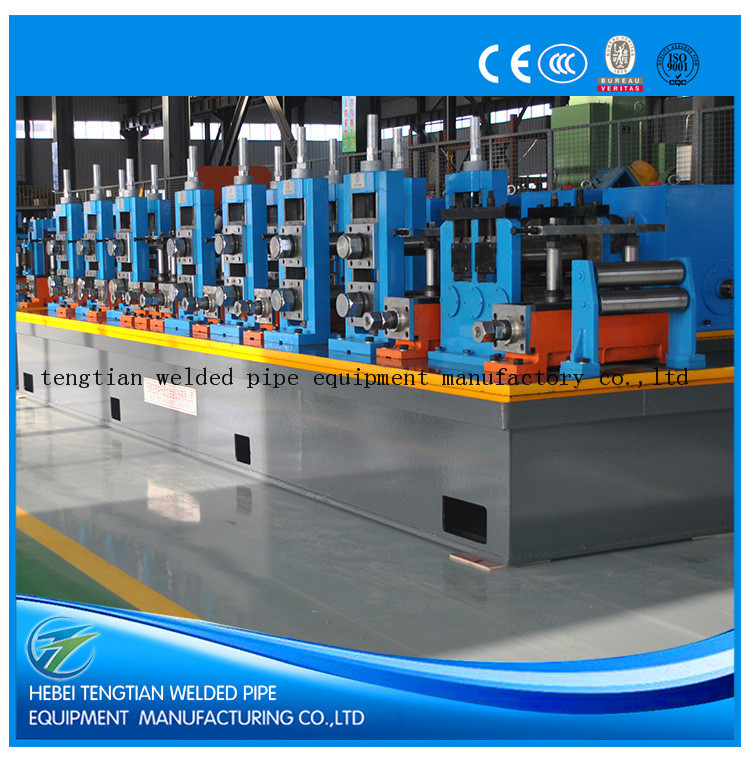

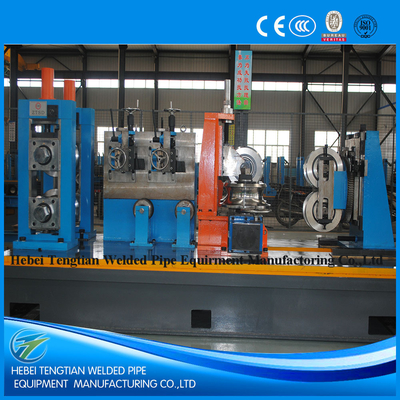

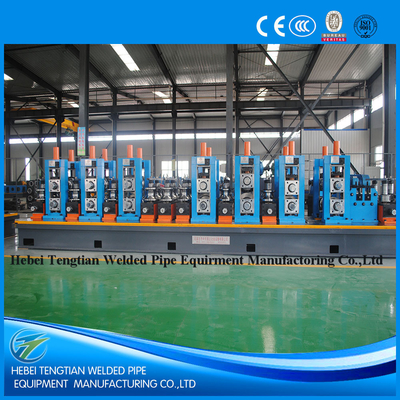

ERW HG140 안정 파이프 롤러 폼 냉톱 정면 튜브 밀
ERW HG140 안정 파이프 롤러 폼 냉톱 정면 튜브 밀직사각형 48mm - 140mm, 벽 두께 1.5mm - 5.0mm의 용접 파이프, 그리고 금속공학에서 일반적으로 사용되는 대응하는 사각형 및 직사각형 파이프를 생산하도록 설계되었습니다.건설, 운송, 기계 및 자동차 산업.
생산 과정
Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse
사양:
1원료:HRC, CRC, 젤리화 코일
2생산 범위:
원형 파이프: 48 - 140mm; 두께: 1.5-5.0mm
정사각형 파이프: 40*40~110*110mm두께: 1.5-4.0mm
직사각형:30*50 - 80*140mm두께: 1.5-4.0mm
3H.F. 웰더:GGP400Kw 고체 상태
4라인 스피드:최대 80m/min
5파이프 길이는 4~12m
6절단 정확도:±3mm
| - 아니 | 모델 | 파이프 크기 | 두께 | 속도 (m/min) | 용량 (KW) | HF(KW) | 면적 ((LxW 미터) |
| 1 | HG20 | ø8 - ø20 mm | 0.3 - 1.5mm | 30 ~ 150 | 210 | 100 | 40*12 |
| 2 | HG32 | ø10 - ø32mm | 0.4~2.0mm | 30 ~ 150 | 300 | 150 | 40*12 |
| 3 | HG50 | ø16 - ø50 mm | 00.7~2.5mm | 30 ~ 150 | 410 | 200 | 60*12 |
| 4 | HG60 | ø22 - ø60mm | 0.9~3.0mm | 30 ~ 150 | 410 | 200 | 60*12 |
| 5 | HG76 | Ø25 - ø76mm | 1~4mm | 30 - 120 | 580 | 300 | 80*16 |
| 6 | HG89 | Ø32 - ø89mm | 1~4.5mm | 30 - 100 | 660 | 300 | 100*16 |
| 7 | HG114 | Ø45 - ø114mm | 1.5~5mm | 30 ~ 80 | 920 | 400 | 100*16 |
| 8 | HG140 | Ø50 ~ ø140mm | 1.5~5.5mm | 30 ~ 80 | 920 | 400 | 100*16 |
| 9 | HG165 | Ø60 - ø165mm | 2~6mm | 30 ~ 60 | 1100 | 500 | 100*16 |
| 10 | HG219 | Ø114 - ø219mm | 3~8mm | 20 ~ 45 | 1400 | 600 | 150*16 |
| 11 | HG273 | Ø114 - ø273mm | 4~12mm | 15 ~ 30 | 2100 | 800 | 160*18 |
| 12 | HG325 | Ø165 - ø325 mm | 4~14mm | 10 ~ 30 | 2500 | 1000 | 200*24 |
| 13 | HG426 | Ø165 - ø426 mm | 4~16mm | 8 ~ 25 | 2900 | 1200 | 250*24 |
| 14 | HG508 | Ø219 - ø508mm | 5~18mm | 5 - 18 | 3400 | 1600 | 300*24 |
| 15 | HG610 | Ø355 - ø610 mm | 5~18mm | 5 - 18 | 3700 | 1600 | 300*24 |
| 16 | HG760 | Ø426 - ø760mm | 5~20mm | 5 - 20 | 4300 | 1800 | 300*24 |
