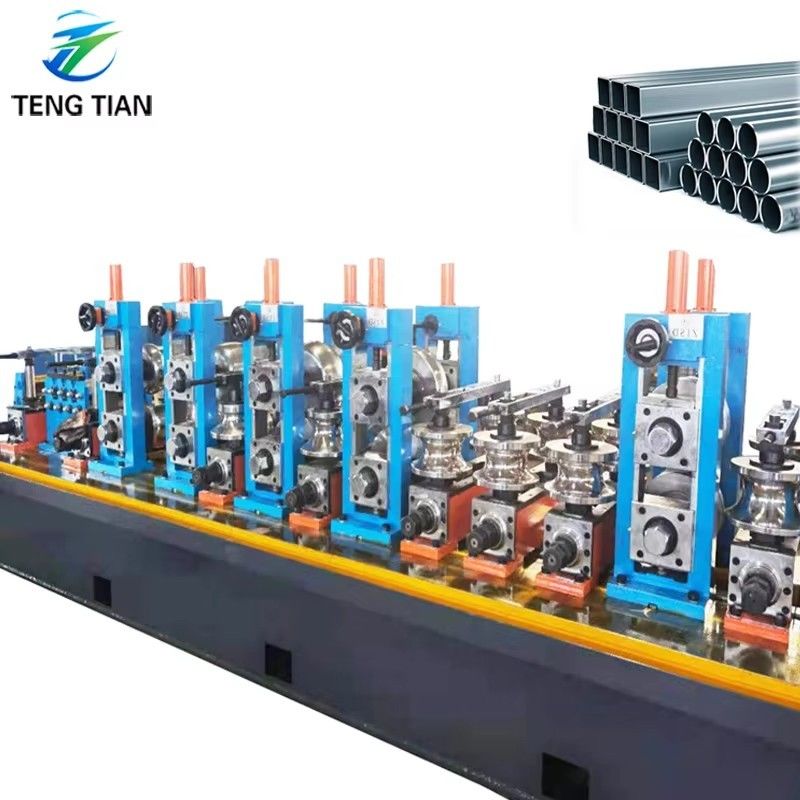

고 주파수 용접 정사각형 탄소 강철 파이프 밀링 완전 자동

완전 자동 고주파 용접 탄소강 파이프 밀



I.  Produce 개요



HG254 고정밀 고주파 용접 파이프 생산 라인은 주로 정사각형 파이프 크기70x70-150x150mm,, 두께는 2.0-10.0mm입니다. 생산 원형 파이프89-190mm 두께 2.0-10.0mm, 정사각형 파이프 크기70x70-150x150mm,, 두께는 2.0-10.0mm입니다. 이 생산 라인의 각 장비는 국내외 유사 장비를 최대한 활용하고 혁신적인 설계를 통해 PC 또는 컴퓨터 제어를 완벽하게 제어하며 첨단 기술, 편리한 작동 및 유지 관리를 통해 90년대 초반에 국제 수준에 도달하여 국내 선두 수준을 달성했습니다.



• 원자재, Finished 제품, Process, 및 User 구성 프로필



1.:원자재 조건

(1) 열간 압연 또는 냉간 압연 강철 스트립 (GB700-88, GB1591-88 충족)

(2) δs 항복 강도 ≤345Mpa, δb 인장 강도 ≤610Mpa

(3) 스트립 두께:

1) 원형 파이프 두께: 2.0-10.0mm

2) 사각 파이프 두께 2.0-10.0mm, 직사각형 파이프 두께 2.0-10.0mm

(4) 강철 스트립 너비: 280-600mm (±0.2mm)

(5) 강철 코일 내경: Φ508mm ~ Φ760mm (구매자가 최종 확인)

(6) 강철 코일 외경: Φ1200-Φ2000mm (구매자가 최종 확인)

(7) 최대 코일 중량: 15,000Kg





2.Pipe 크기 범위

(1) OD:

1) 원형 파이프: φ89-φ190mm,

2) 사각 튜브: 70X70-150X150mm,

(2) 제품 두께:

1) 원형 파이프: 2.0-10.0 mm

2) 사각 및 직사각형 파이프: 2.0-10.0mm

(3) 길이: 6-15M

(4) 속도: 20-50m/min

3.Product 프로세스

원자재(스트립) - 언코일러 - 절단 및 용접 - 공급 - 보관 재료 - 수동 레벨링 - 성형 롤링 - 고주파 용접 - 용접 버 제거 - 냉각 - 사이징 - 거친 교정 - 길이 절단 - 수집



4.Product 정밀도:

파이프 외경 공차: ±0.1mm



5.HF 용접기 전원:

600KW



주요 장비 소개

1.Loading 자동차





코일 외경	Φ1200-2000mm
스트립 너비	280-600mm
스트립 중량	최대 15.0톤
속도	5m/min



로딩 카는 강철 코일을 로딩 위치에서 언코일러로 이동하는 데 사용됩니다. 동시에 오일 실린더를 들어 올려 강철 코일 내경이 언코일러의 맨드릴에 정확하게 설정되도록 하고, 언코일러를 장력을 가해 원래 위치로 다시 밀어 넣습니다.



2.하나의 맨드릴 유압 언코일러







(1) 구조:  하나의 맨드릴 유압 언코일러

(2) 사양

코일 외경	Φ1200-2000mm
코일 내경	Φ508mm~Φ760mm
스트립 너비	280-600mm
스트립 두께	2.0-10.0mm
스트립 중량	최대 15.0톤
확장 유형	유압 확장
구동 모터	4kw, 380V
맨드릴 회전 속도	Nmin=1r/min

3.Straight 헤드 머신



이 장비는 강철 스트립을 레벨러로 부드럽게 이끄는 데 사용됩니다.

압력 암, 삽 헤드 구성 요소가 있습니다. 갠트리 유형, 위아래 언코일

4. Pinch 레벨링 머신



(1) 이 기계는 강철 스트립 헤드와 엔드를 레벨링하는 데 사용되어 전단 및 용접을 용이하게 합니다.

(2) 레벨링 모터: 15KW

(3) 핀치 롤 직경: Φ210x900mm, 롤 재질: 40Cr,

(4) 레벨링 롤 직경: Φ160x900mm, 롤 재질: 40Cr,

(5) 레벨링 너비: 280-600mm

(6) 핀치/레벨링 두께: 2.0-10.0mm

(7) 핀치/레벨링 속도: 0-11M/Min

5. 반자동 전단 및 용접기





(1) 튜브 밀 연속 제품을 보장하기 위해 강철 스트립 헤드와 엔드를 절단하고 용접하는 데 사용합니다.

(2) 강철 스트립 두께: 2.0-10.0mm

(3) 강철 스트립 너비: 280-600mm

(4) 강철 스트립 강도:

δs 항복 강도 ≤345Mpa δb 인장 강도 ≤610Mpa

(5) 절단 유형: 유압

(6) 압축 유형: 유압

(7) 용접 유형: 전동 이동에 의한 용접

(8) 브랜드: 상하이 Co2 용접기

(9) 유압 작동 압력: 10Mpa

(10) 블레이드 재질: H13

6.Horizontal 축전기



(1) 이 기계는 전단 용접기와 호스트(성형 사이징 밀) 사이에 있으며, 스트립 강철 롤이 소모된 후 다음 롤 스트립이 언코일링, 전단 및 맞대기 용접 시간에서 준비되기 전에 호스트(성형 사이징 밀) 연속 생산을 보장하고 충분한 스트립 강철을 저장하는 데 사용합니다.



(2) 모터 브랜드: WANGPAI



(3) 이 장치는 주요 포함 in 프레스 및 재료 운반 장치, 축전기 조립, 재료 운반 장치, 전기 제어 장치.



1)Press & 재료 운반 장치



프레스 및 재료 운반 장치: 프레임, 전기 모터, 브레이크 장치, 감속기의 회전 방향 전달 동력축, 프레스 및 운반 롤, 가이드 롤의 압력 공기 시스템, 검사 속도 장치를 포함합니다. 스트립 강철을 축전기에 공급할 수 있으며 평균적으로 운반 속도 정보를 전기 제어 시스템으로 전송하며, 이 장치에 재료를 운반하는 것을 중단해야 할 때 전기 모터와 프레스 및 재료 운반 롤에 대한 롤을 중지합니다. 브레이크로, 전기 모터와 장치 운반 재료 속도를 운반하는 속도를 조정할 수도 있습니다.



2) 축전기 프레임 조립



축전기 프레임 조립: 전기 모터, 프레임, 내부 원 롤, 외부 원 롤 및 압력 롤을 포함합니다. 프레스 및 운반 장치에서 스트립 강철 재료를 저장하는 데 사용할 수 있으며 중앙에서 재료 롤을 보내는 데 사용할 수 있습니다.



3)재료 발송 장치



재료 발송 장치: 프레임, 가이드 방향 롤, 높거나 낮은 곳의 가이드 아웃 롤을 포함합니다. 스트립 강철을 형상 시스템으로 운반하고 재료 운반 속도 정보를 전기 제어 장치로 보낼 수 있습니다.







(4)Specification:

1) 직경: 12000mm

2) 강철 코일 두께: 2.0-10.0mm; 너비: 280-600mm

3) 재료 운반 속도: Vmax=100-120m/min

4) 공급 모터 전원: DC 90kw Z4-200-31 (제조업체: WANGPAI)

5) 축전기 본체 모터 전원: AC 11KWX16

6) 저장 길이: 500-1000M

• Forming 및 사이징 밀

1)거친 성형 (Break-down, Cluster) :



평롤 공급, 공급, 공급, 5롤 수동 레벨링, Horizontal, Horizontal, 수직, Horizontal, 수직, Horizontal, 수직, 수직, 수직



2)정제된 성형 (Fin-pass)



Horizontal, 수직, Horizontal, 수직, Horizontal, 수직



3) 용접 작업대



가이드 롤, 4롤 압착, 기계적 스크래핑, 연마 롤.



4 Cooling 워터 테이블



5) 사이징 머신



수직, Six 범용 스탠드, MR , Two set 터키 헤드





8. 밀링 톱



1.1 파이프 재질: Q235, Q355



1.2 원형: 89-190 mm, 두께: 2.0-10mm

사각: 89-190 mm, 두께: 2.0-10mm



1.3 최대. 라인 속도: 50m/min (절단 길이 9m, 파이프 OD F70mm, 벽 두께 3.0mm)



1.4 파이프 라인 생산 방향:

1.5 라인 높이:

바닥에서 파이프 바닥까지의 높이: mm

속도 측정 장치를 설치할 사이징 부분의 표면에서 파이프 바닥까지의 높이:

속도 측정 롤러가 설치될 장소의 크기:

1.6 파이프 절단 길이: 6000～15000 mm



1.7 절단 정밀도: ±2 mm (압연기의 라인 속도 불안정성 요구 사항 ≤2%)



1.8 버 수량: 최대: 0.2mm



2.1 서보 모터를 채택합니다.







10.600kw High 주파수 용접기:(sanzheng)

공급 목록

600kW 솔리드 스테이트 HF 용접기 (1대)	개폐기 정류 캐비닛	1
	인버터 출력 캐비닛	1
	콘솔(PLC 포함)	1
	광섬유 연결	1
	3D 포지셔닝 테이블	1
	에어컨	1
	수냉식 쿨러	1
DC 드라이브	TSK-500/440-LS	3
