| 원래 장소: | 중국 |
| 브랜드 이름: | TengTian |
| 인증: | CE |
| 모델 번호: | F200 |
자동 탄소 철강 파이프 철강 파이프 제조 기계
설명
자동 탄소 강철 파이프 철강 파이프 제조 기계 사각형 파이프 특징: 고 정밀 파이프 제조, 안정적인 성능, 높은 양, 완전 자동화, 간단한 운영, 내구성,견고한 기계, 지속적인 생산, 높은 효율성, 소재 폐기물, 낮은 생산 비용. 파이프 밀 머신 포함:용접 시트 밀링 섹션, 초기 사이즈링 섹션, 밝은 고체 용액, 사이즈링 및 직렬 섹션, 파이프 절단 기계, 출력 절단 플랫폼. 생산 라인 제어 시스템은:지능형 고정도 PLC 제어, 인간-기계 디스플레이, 간단한 조작, 사용하기 쉽고 안전하고 신뢰할 수 있습니다.
밀 투어
단계 1 - 코일
탄소강이 있습니다. 이 강철은 여러분들을 위해 파이프와 튜브로 만들어질 것입니다.
단계 2 - 열기
탄소 강철 코일은 uncoiler에 배치됩니다
단계 3 - 레벨러
코일 스톡은 평준화

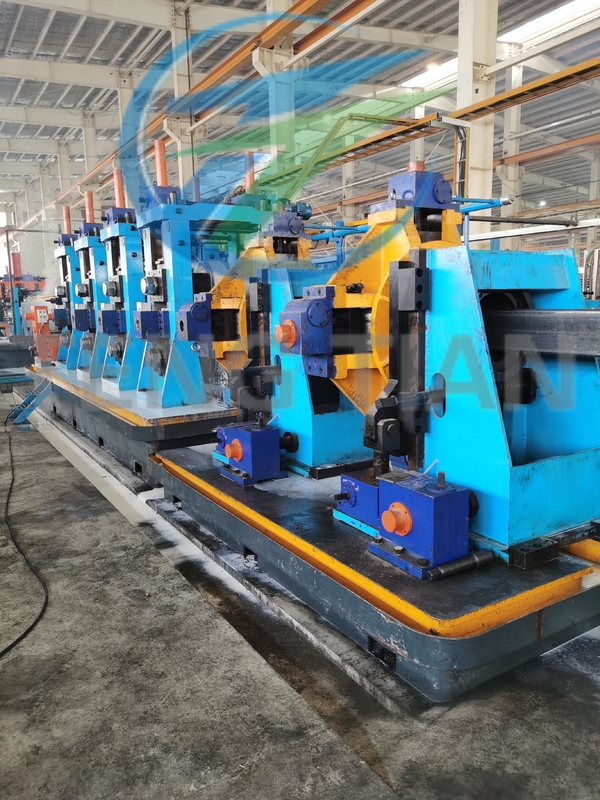

단계 4 - 밀링
그 다음 그것은 파이프로 평평한 철을 형성하는 롤의 일련을 통과

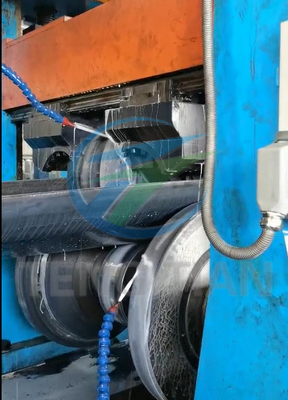

단계 5 - 밀링 롤러
롤은 모양으로이 크기 스케줄을 형성

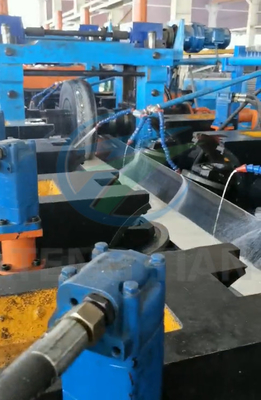

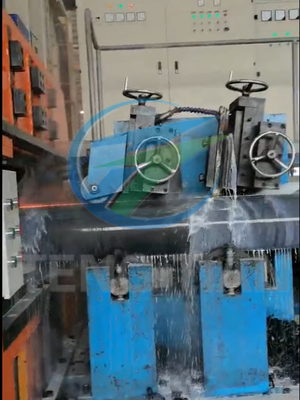

단계 6 - 용접기
전기 저항 용접기 파이프 또는 튜브를 완료
단계 7 - 스카퍼
톱니는 턱 턱으로 씌여져 파이프 또는 튜브가 전체적으로 부드럽습니다.

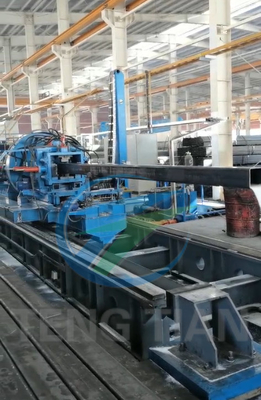

단계 8 - 톱
마지막으로, 파이프와 튜브는 길이가 잘라

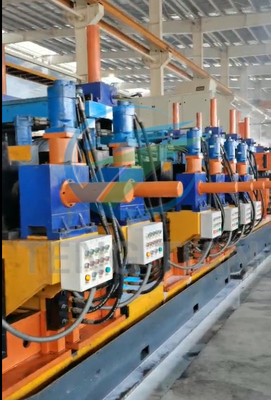

철강 파이프 제조 기계 라인
| - 아니 | 모델 | 파이프 크기 | 두께 | 속도 (m/min) | 용량 (KW) | HF(KW) | 면적 ((LxW 미터) |
| 1 | HG20 | ø8 - ø20 mm | 0.3 - 1.5mm | 30 ~ 150 | 210 | 100 | 40*12 |
| 2 | HG32 | ø10 - ø32mm | 0.4~2.0mm | 30 ~ 150 | 300 | 150 | 40*12 |
| 3 | HG50 | ø16 - ø50 mm | 00.7~2.5mm | 30 ~ 150 | 410 | 200 | 60*12 |
| 4 | HG60 | ø22 - ø60mm | 0.9~3.0mm | 30 ~ 150 | 410 | 200 | 60*12 |
| 5 | HG76 | Ø25 - ø76mm | 1~4mm | 30 - 120 | 580 | 300 | 80*16 |
| 6 | HG89 | Ø32 - ø89mm | 1~4.5mm | 30 - 100 | 660 | 300 | 100*16 |
| 7 | HG114 | Ø45 - ø114mm | 1.5~5mm | 30 ~ 80 | 920 | 400 | 100*16 |
| 8 | HG140 | Ø50 ~ ø140mm | 1.5~5.5mm | 30 ~ 80 | 920 | 400 | 100*16 |
| 9 | HG165 | Ø60 - ø165mm | 2~6mm | 30 ~ 60 | 1100 | 500 | 100*16 |
| 10 | HG219 | Ø114 - ø219mm | 3~8mm | 20 ~ 45 | 1400 | 600 | 150*16 |
| 11 | HG273 | Ø114 - ø273mm | 4~12mm | 15 ~ 30 | 2100 | 800 | 160*18 |
| 12 | HG325 | Ø165 - ø325 mm | 4~14mm | 10 ~ 30 | 2500 | 1000 | 200*24 |
| 13 | HG426 | Ø165 - ø426 mm | 4~16mm | 8 ~ 25 | 2900 | 1200 | 250*24 |
| 14 | HG508 | Ø219 - ø508mm | 5~18mm | 5 - 18 | 3400 | 1600 | 300*24 |
| 15 | HG610 | Ø355 - ø610 mm | 5~18mm | 5 - 18 | 3700 | 1600 | 300*24 |
| 16 | HG760 | Ø426 - ø760mm | 5~20mm | 5 - 20 | 4300 | 1800 | 300*24 |
