허베이 성 Co., 주식 회사를 제조하는 Tengtian에 의하여 용접되는 관 장비.
첫째로 질, 첫째로 고객
영업 및 지원:
|
제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | 탄소제철 산업 파이프 생산 라인/파이프 밀 기계 두꺼운 파이프 생산 | 색상: | 하얀색 |
|---|---|---|---|
| 배관 길이: | 4-8 Ｍ | 길이 정확도: | 0-6 밀리미터 |
| 소재: | 저탄소 강철 | 직경: | 15-60 밀리미터 |
| 사용: | 철골 구조체 | 키워드: | 용접관 공장 |
| 강조하다: | 튜브 밀 기계 생산 라인,두꺼운 파이프 생산 라인,산업 파이프 생산 라인 |
||

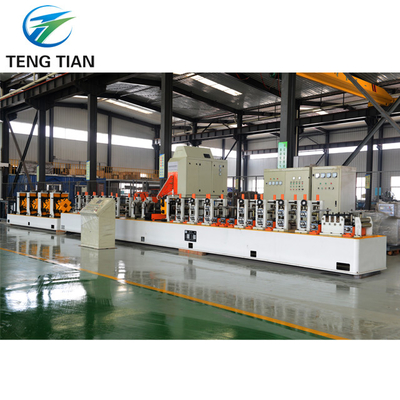

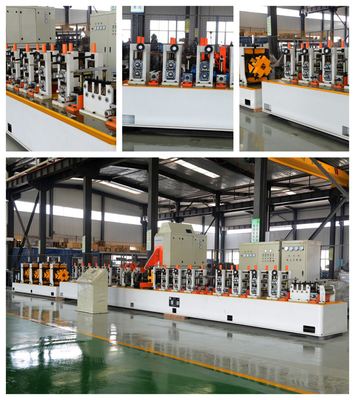

탄소제철 산업 파이프 생산 라인/튜브 밀링 기계 두꺼운 파이프 생산
주요장비주요 데이터:
4.1 롤이 풀리지 않은
| 더 단단한 코일 지름,mm | 480~600 |
| 코일 외 지름,mm | 최대 1800 |
| 스트립 너비,mm | 45~150 |
| 코일 무게, 최대, 톤 | 2 |
| 구조 | 두꺼운 새우 |
| 드럼 확장 | 수압기 |
| 회전 | 사용 설명서 |
4.2 반자동 셰어 웨일더
| 깎기 너비,mm | 45~150 |
| 스트립 두께,mm | 00.63.25 |
| 용접 속도,m/min | 0.59'0.9 |
| 타르치 이동 | DC 서보 모터 |
| 웰딩 도중 스트립의 클랜킹 | 사용 설명서 |
| 스트립 깎기 | 수압기 |
| 스트립 용접 | 이산화탄소 쉴드 웨일더 |
| 위 아래 로 조정 | 사용 설명서 |
4.3 진치 롤 조립
| 공급 속도, 최대,m/min | 300 |
| 핑치 롤 의 위와 아래 | 수압기 |
| 진치 롤의 재료 | GCr15 |
| 높이 가이드 롤 검사 | 1 |
| 입력 가이드 롤 검사 | 1 |
| 모터, kW | 11 |
4.4 케이지 축적기
| 크기, m | 8×3입니다.5 |

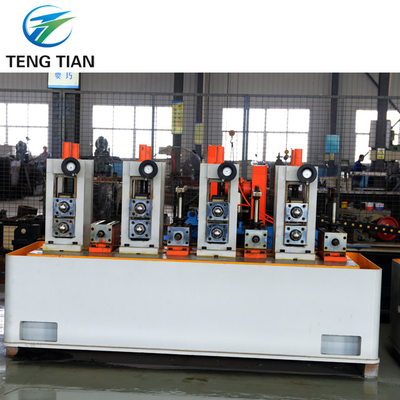

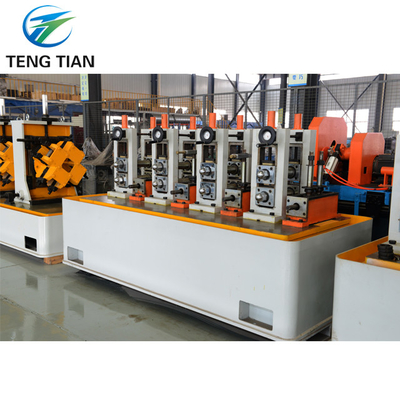

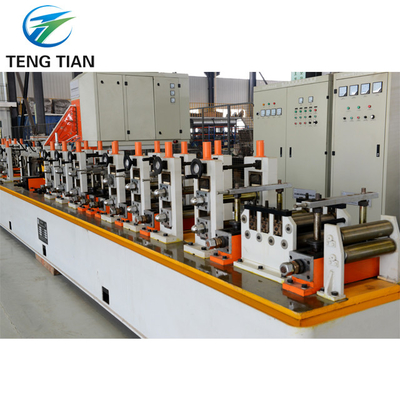

4.5 폼링 및 사이즈링 밀
| 소재 |
저탄소 강철 및 낮은 합금 강철 σb≤500Mpa σs≤300Mpa |
| 파이프 지름,mm | 16 ̊50 |
| 스트립 두께,mm |
0.6·3.25 (둥근 파이프용) 0.6·2.5 (사각형 및 직사각형 파이프용) |
| 스트립 너비,mm | 45~145 |
| 주 엔진 전력,kW | 2x55 |
| H.F.전력, kW | 200KW |
| 형성 모드 | 롤 폼링 |
| 서 | 포털 스타일 |
| 형성 속도, m/min | 최대 80 |
| 진입 안내 | 1 |
| 아니, 스탠드를 만드는 것 |
- 수평 6 - 수직 6 |
| 아니, 크기를 측정할 수 있는 스탠드 |
- 수평 6 - 수직 6 |
| 톱니 가이드 롤 스탠드 | 1 |
| 스프레시 롤 스탠드 | 1 |
| 진주 스크래퍼 | 2 |
| 냉각 구역 | 1 |
| 운전 롤 셰프트 지름, mm | 40Cr, Φ55 |
| 사이드 롤 샤프트 지름, mm | 40Cr, Φ35 |
| 터크 머리 | 4 롤 스타일 2 |
| 저하 기어 박스 | 베블 기어 박스 |
| 운전 시스템 | BS 유로 헤름 |
4.6 비행톱
| 파이프 외 지름, 최대, mm | 50 |
| 벽 두께, 최대, mm | 3.5 |
| 길이를 잘라서, m | 4~8 |
| 절단 모터 전력, kW | AC 15 |
| 이동 모터 전력, kW | DC 15 |
| 절단 정확도 mm | 0·6 |
| 통제 | 컴퓨터 |
4.7 컨베이어
| 모터, kW | 3 |
