| 원래 장소: | 중국 스자좡 시 |
| 브랜드 이름: | Tengtian |
| 인증: | CE,ISO9001, BV |
| 모델 번호: | HG219 |
| 생산 이름: | 동쪽 조정 크기 최대 219mm 120mM/Min 스틸 튜브 밀링 머신 | 적용: | 천연가스, 배수 파이프, 3 NB 파이프 생산 |
|---|---|---|---|
| 전압: | 380V | 파이프 지름: | 76mm-219mm |
| 두께: | 10.0-6mm | 속도: | 50m/min |

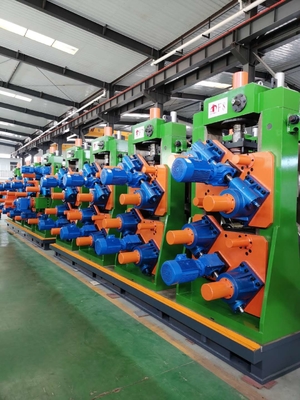

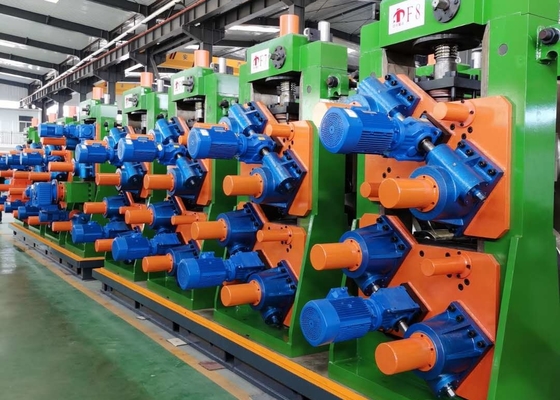

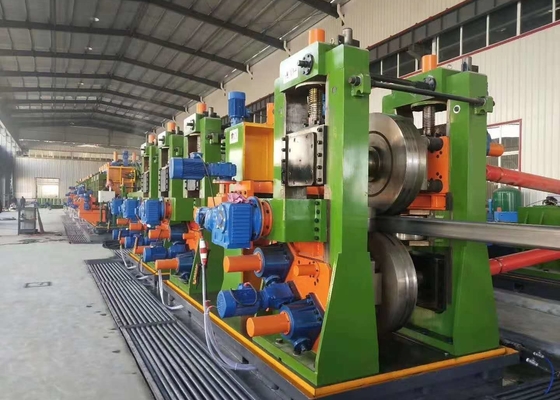

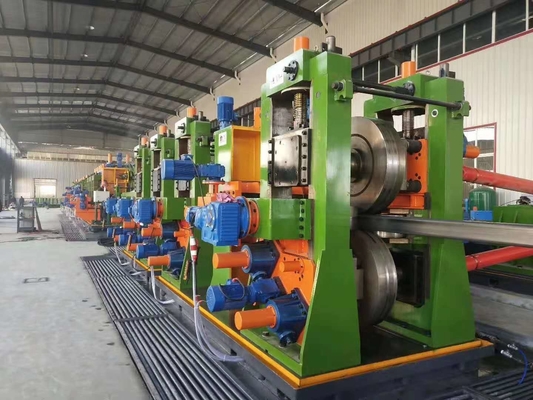

조정하기 쉬운 크기 최대 219mm 50M/Min 철강 파이프 생산 라인둥근 파이프 (Diaφ76-219mm, 두께 3-9mm) 를 생산하도록 설계되었습니다. 롤 패스 디자인을 채택하고,생산 라인은 우수한 품질의 가공과 고 정밀 조립으로 용접 된 철강 파이프를 제조 할 수 있습니다..
소재 사양
| YB189-64 표준에 부합합니다. | |
| 소재 | 낮은 탄소 강철 및 낮은 합금 강철 |
| 기계적 특성 | σb≤520Mpa,σs≤340MPa |
| 스트립 너비 | 230~690mm |
| 스트립 두께 | 10.06.0mm |
| 코일 ID | φ508·φ610mm |
| 코일 과다 복용 | φ1000·φ2000mm |
| 코일 무게 | ≤12T |
조정하기 쉬운 크기 최대 219mm 50M/Min 철강 파이프 생산 라인 사양
| 둥근 파이프 지름 | φ76·φ219mm |
| 파이프 두께 | 10.0~6.0mm |
| 파이프의 끝 길이가 | 8~12m |
| 절단 길이 정확도 | ±1.5mm |
| 형성 속도 | 20-50m/min |
조정하기 쉬운 크기 최대 219mm 50M / Min 강철 파이프 생산 라인 전력, 물 및 공기 공급
| 힘 | 선의 전력 부피 | 약 600KW |
| 전력 공급원 | 380V/60Hz/3단계 | |
| 순환 냉각 물 | 흐름 | 20T/h ∙30 T/h |
| 풀 부피 | 30m3 | |
| 압축 공기 | 흐름 | 5m3/min |
| 압력 | 5~11kg/cm2 |
조정하기 쉬운 크기 최대 219mm 50M / Min 철강 파이프 생산 라인 작업실 필요:
| 6m 너비, 70m 길이, 천장 레일에서 지상까지 적어도 5m 높다. |
● 사용 설명서 (수급 시간 한 달 전 에 제공 됩니다)
●검사 증명서 (배송 시 제공)
●중하명령 (수급 시 제공)
● 레이아웃 드로잉 (배급일 한 달 전)
●그라운드 베이스 드로잉 (수급일 한 달 전에 제공)
●전기 원리 도표
●전체 조립 라인의 각 단위의 도면
● 취약 한 부분 의 부분 도표
