허베이 성 Co., 주식 회사를 제조하는 Tengtian에 의하여 용접되는 관 장비.
첫째로 질, 첫째로 고객
영업 및 지원:
|
제품 상세 정보:
결제 및 배송 조건:
|
| Name: | Galvanized Thin Wall Steel Production Line 100 M/Min Steel Tube Making Machine | materials: | galvanized |
|---|---|---|---|
| Equipment Specification: | customer determined | Forming method: | Roller Forming Tube Machine |
| speed: | 100 m/min | Warranty: | One year |
| Material: | Low carbon HRC | Forming type: | direct forming |
| Work shop: | 100x18 m, H＞3m ( crane to ground ) | ||
| 강조하다: | 진료제철 파이프 제조 기계,얇은 벽 철강 파이프 제조 기계,얇은 벽 철강 파이프 제조 기계 |
||

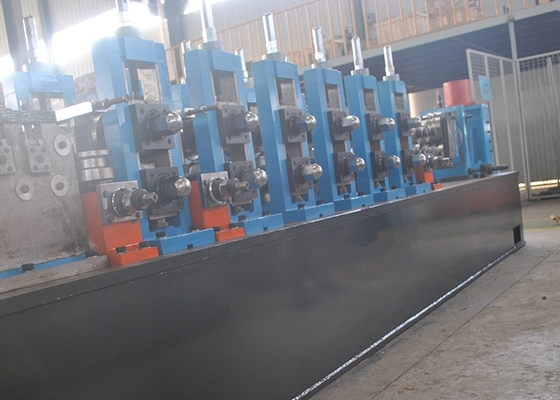

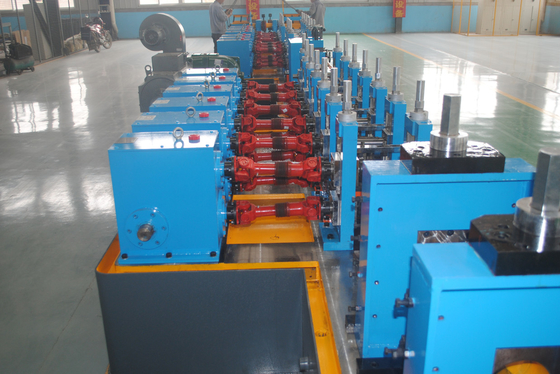

가연 얇은 벽 철강 생산 라인 100 M/Min 철강 튜브 제조 기계
난...공통 제품 사양
| - 아니 | 모델 | 파이프 크기 | 두께 | 속도 (m/min) | 용량 (KW) | HF(KW) | 면적 ((LxW 미터) |
| 1 | HG20 | ø8 - ø20 mm | 0.3 - 1.5mm | 30 ~ 150 | 210 | 100 | 40*12 |
| 2 | HG32 | ø10 - ø32mm | 0.4~2.0mm | 30 ~ 150 | 300 | 150 | 40*12 |
| 3 | HG50 | ø16 - ø50 mm | 00.7~2.5mm | 30 ~ 150 | 410 | 200 | 60*12 |
| 4 | HG60 | ø22 - ø60mm | 0.9~3.0mm | 30 ~ 150 | 410 | 200 | 60*12 |
| 5 | HG76 | Ø25 - ø76mm | 1~4mm | 30 - 120 | 580 | 300 | 80*16 |
| 6 | HG89 | Ø32 - ø89mm | 1~4.5mm | 30 - 100 | 660 | 300 | 100*16 |
| 7 | HG114 | Ø45 - ø114mm | 1.5~5mm | 30 ~ 80 | 920 | 400 | 100*16 |
| 8 | HG140 | Ø50 ~ ø140mm | 1.5~5.5mm | 30 ~ 80 | 920 | 400 | 100*16 |
| 9 | HG165 | Ø60 - ø165mm | 2~6mm | 30 ~ 60 | 1100 | 500 | 100*16 |
| 10 | HG219 | Ø114 - ø219mm | 3~8mm | 20 ~ 45 | 1400 | 600 | 150*16 |
| 11 | HG273 | Ø114 - ø273mm | 4~12mm | 15 ~ 30 | 2100 | 800 | 160*18 |
| 12 | HG325 | Ø165 - ø325 mm | 4~14mm | 10 ~ 30 | 2500 | 1000 | 200*24 |
| 13 | HG426 | Ø165 - ø426 mm | 4~16mm | 8 ~ 25 | 2900 | 1200 | 250*24 |
| 14 | HG508 | Ø219 - ø508mm | 5~18mm | 5 - 18 | 3400 | 1600 | 300*24 |
| 15 | HG610 | Ø355 - ø610 mm | 5~18mm | 5 - 18 | 3700 | 1600 | 300*24 |
| 16 | HG760 | Ø426 - ø760mm | 5~20mm | 5 - 20 | 4300 | 1800 | 300*24 |
제2항- 네소개
젤리화 얇은 벽 강철 생산 라인 100 M/Min 강철 튜브 제조 기계는 조정 가능한 크기 및 높은 압축 강도의 장점이 있습니다. 자동차, 철도 차량,건물 문과 창문 운송, 선반, 전기 캐비닛, 고속도로 경호선, 건물 철 구조, 컨테이너, 철 폼 및 스캐폴딩, 태양열 브래킷 조선, 다리, 송전 타워, 철판 기둥,케이블 브릿지, 농업 기계, 가구, 저장, 철도, 기일 철도, 채소 온실, 파이프 라인 지원, 시립 건설 및 기타 분야.
III.강화 얇은 벽 철강 생산 라인 100 M/Min 철강 튜브 제조 기계의 장비 구성
롤링: 단일 코너 롤링은 이중 확장 및 캔틸리버 멘드럴의 구조입니다. 그것은 두 가지 주요 부분을 포함합니다: 주요 몸체와 고정 된 기반.주체는 확장의 필요를 충족시키기 위해 공기 시스템으로 장착되어 있습니다., 마드리의 수축 및 브레이킹.
직렬 & 레벨러: 직렬기는 주로 새로운 코일 스틸 헤드 공급을 직렬 장치로 이끌기 위해 사용됩니다.레벨러는 주로 스트립 스틸의 머리와 흔적을 평평하게 사용되고 다음 단계 절단 및 용접을 준비합니다, 그래서 스티어 제압에 대립 스틸 스트립 평평하고 똑바로 보장합니다.
자동 절단 및 용접: 테이프 머리와 꼬리의 불규칙한 부분을 절단하고 이전 코일의 테이프 꼬리를 다음 코일의 테이프 머리와 조화하여 함께 용접합니다.
모양 및 크기의 부분: 이것은 철자 스트립을 둥근 / 사각형 / Rec로 형성합니다. 크기는 요청에 따라 조정 할 수 있습니다.
냉톱: 그것은 연속적인 정지없는 냉형 철강 생산 라인의 재료 절단에 사용됩니다. 절단 방법은 수압 절단입니다.높은 전력 servo는 고 정밀도 환속기 및 수입 랙과 피니언 변속기가 장착되어 있습니다.. 절단 정확도 (홀 거리) 는 ± 5mm입니다. 수입 고 정밀 선형 안내 레일 및 보호 커버를 설치
IV. 장비의 구성
| - 아니 | 이름 |
| 1 | 롤을 풀기 |
| 2 | 직렬 & 평준 |
| 3 | 자동 절단 및 용접 |
| 4 | 전하 |
| 5 | 형성 및 크기 |
| 6 | 냉톱 |
| 7 | 류너트 테이블 |
| 8 | 자동 차단 및 차단 |

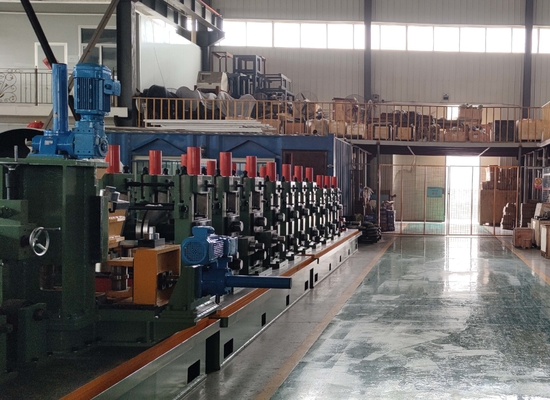

IV.공장 외관
