허베이 성 Co., 주식 회사를 제조하는 Tengtian에 의하여 용접되는 관 장비.
첫째로 질, 첫째로 고객
영업 및 지원:
|
제품 상세 정보:
결제 및 배송 조건:
|
| 이름: | 기계 80m/Min를 만드는 건물 방위 광속 강철 Punchable 강철 관 | 적용 가능한 소재: | 구조용 강철 |
|---|---|---|---|
| 장비 사양: | 고객은 결정했습니다 | 절단 방법: | 냉각 톱 |
| 형성 방법: | 롤러 형성 | 속도: | 80개 Ｍ / 분 |
| 보증: | 한 해 | 소재: | 낮은 탄소 HRC |
| 폼링 타입: | 직접 발포 | 연수회: | 80 x 12 m, H>5m (크레인에서 지면까지) |
| 강조하다: | 구조용 강철 금속 파이프 제조 기계,펑크 가능한 금속 파이프 제조 기계,펀치 가능한 철강 파이프 제조 기계 |
||
빌딩 베어 빔 스틸 펀처블 스틸 튜브 만드는 기계 80m/min
특수 모양의 강철 하드 프레스 닫힌 프로필 강철 튜브 제조 기계
난...공통 제품 사양
| - 아니 | 모델 | 파이프 크기 | 두께 | 속도 (m/min) | 용량 (KW) | HF(KW) | 면적 ((LxW 미터) |
| 1 | HG20 | ø8 - ø20 mm | 0.3 - 1.5mm | 30 ~ 150 | 210 | 100 | 40*12 |
| 2 | HG32 | ø10 - ø32mm | 0.4~2.0mm | 30 ~ 150 | 300 | 150 | 40*12 |
| 3 | HG50 | ø16 - ø50 mm | 00.7~2.5mm | 30 ~ 150 | 410 | 200 | 60*12 |
| 4 | HG60 | ø22 - ø60mm | 0.9~3.0mm | 30 ~ 150 | 410 | 200 | 60*12 |
| 5 | HG76 | Ø25 - ø76mm | 1~4mm | 30 - 120 | 580 | 300 | 80*16 |
| 6 | HG89 | Ø32 - ø89mm | 1~4.5mm | 30 - 100 | 660 | 300 | 100*16 |
| 7 | HG114 | Ø45 - ø114mm | 1.5~5mm | 30 ~ 80 | 920 | 400 | 100*16 |
| 8 | HG140 | Ø50 ~ ø140mm | 1.5~5.5mm | 30 ~ 80 | 920 | 400 | 100*16 |
| 9 | HG165 | Ø60 - ø165mm | 2~6mm | 30 ~ 60 | 1100 | 500 | 100*16 |
| 10 | HG219 | Ø114 - ø219mm | 3~8mm | 20 ~ 45 | 1400 | 600 | 150*16 |
| 11 | HG273 | Ø114 - ø273mm | 4~12mm | 15 ~ 30 | 2100 | 800 | 160*18 |
| 12 | HG325 | Ø165 - ø325 mm | 4~14mm | 10 ~ 30 | 2500 | 1000 | 200*24 |
| 13 | HG426 | Ø165 - ø426 mm | 4~16mm | 8 ~ 25 | 2900 | 1200 | 250*24 |
| 14 | HG508 | Ø219 - ø508mm | 5~18mm | 5 - 18 | 3400 | 1600 | 300*24 |
| 15 | HG610 | Ø355 - ø610 mm | 5~18mm | 5 - 18 | 3700 | 1600 | 300*24 |
| 16 | HG760 | Ø426 - ø760mm | 5~20mm | 5 - 20 | 4300 | 1800 | 300*24 |
난I.장비의 구성
롤링: 단일 코너 롤링은 이중 확장 및 캔틸리버 멘트럴 구조입니다. 두 가지 주요 부분: 주체와 고정 된 기반을 포함합니다.주체는 확장의 필요를 충족시키기 위해 공기 시스템으로 장착되어 있습니다., 마드리의 수축 및 브레이킹.
직렬 & 레벨러: 직렬기는 주로 새로운 코일 스틸 헤드 공급을 직렬 장치로 이끌기 위해 사용됩니다.레벨러는 주로 스트립 스틸의 머리와 흔적을 평평하게 사용되고 다음 단계 절단 및 용접을 준비합니다, 그래서 스티어 제압에 대립 스틸 스트립 평평하고 똑바로 보장합니다.
자동 절단 및 용접: 테이프 머리와 꼬리의 불규칙한 부분을 절단하고 이전 코일의 테이프 꼬리를 다음 코일의 테이프 머리와 조화하여 함께 용접합니다.

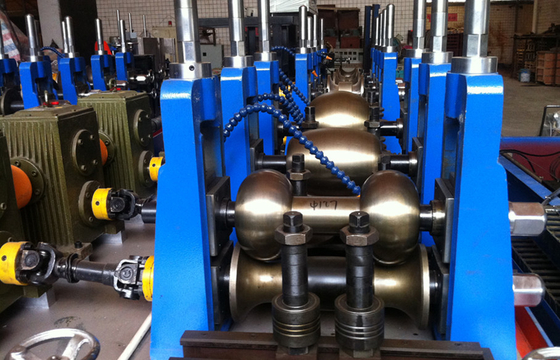

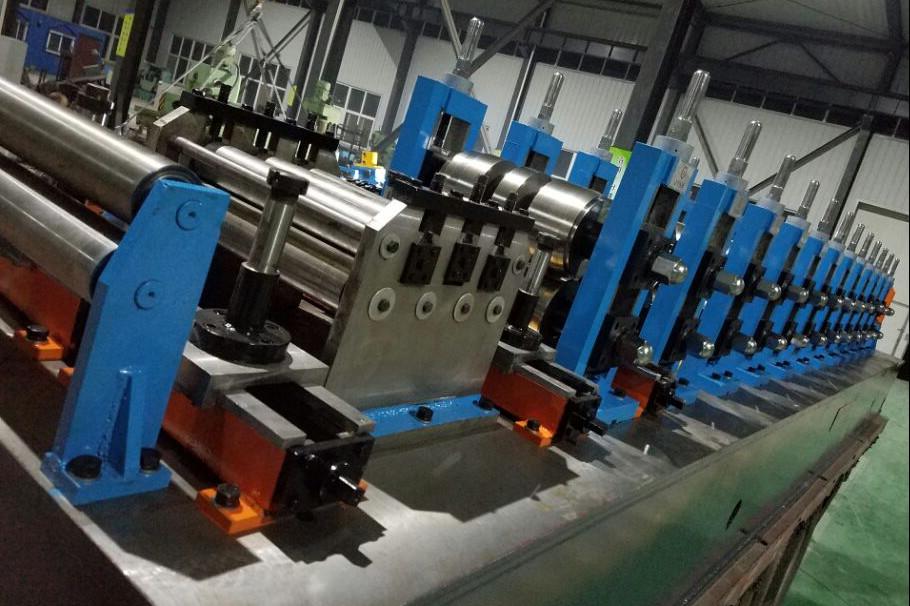

형성 및 크기 부분: 이 부분은 정형으로 강철 스트립을 냉동으로 구부립니다. 크기는 서보 모터에 의해 조정 될 수 있습니다.
절단 기계: 그것은 연속 연속 절단 철강 파이프의 장에 재료 절단에 사용됩니다.높은 전력 servo는 고 정밀도 환속기 및 수입 랙과 피니언 변속기가 장착되어 있습니다.. 절단 정확도 (홀 거리) 는 ± 1mm입니다. 수입 고 정밀 선형 가이드 레일 및 보호 커버를 설치
제3조공장 외관
