허베이 성 Co., 주식 회사를 제조하는 Tengtian에 의하여 용접되는 관 장비.
첫째로 질, 첫째로 고객
영업 및 지원:
|
제품 상세 정보:
결제 및 배송 조건:
|
| 이름: | 둥근 관을 위한 기계를 만드는 직경 HG32 탄소 강철 강철 관 | 적용 가능한 소재: | 탄소 강철 |
|---|---|---|---|
| 장비 사양: | 고객은 결정했습니다 | 절단 방법: | 수력 커터 |
| 형성 방법: | 롤러 압착 | 속도: | 5개 Ｍ / 분 |
| 보증: | 한 해 | 소재: | 낮은 탄소 HRC |
| 폼링 타입: | 직접 발포 | 연수회: | 30 Ｘ 5 Ｍ, H>3m (땅에 대한 크레인) |
| 강조하다: | 둥근 탄소 강철 튜브 제조 기계,HG32 강철 튜브 제조 기계,원형 탄소강 파이프 제조 기계 |
||

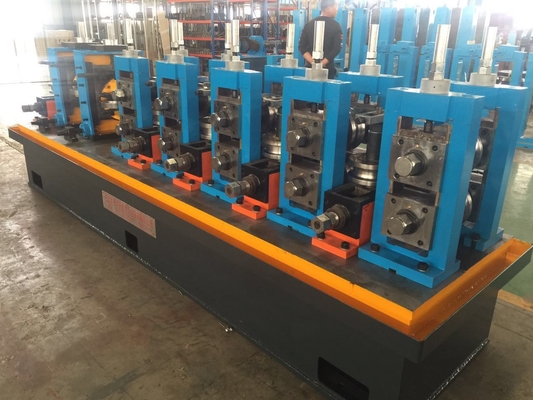

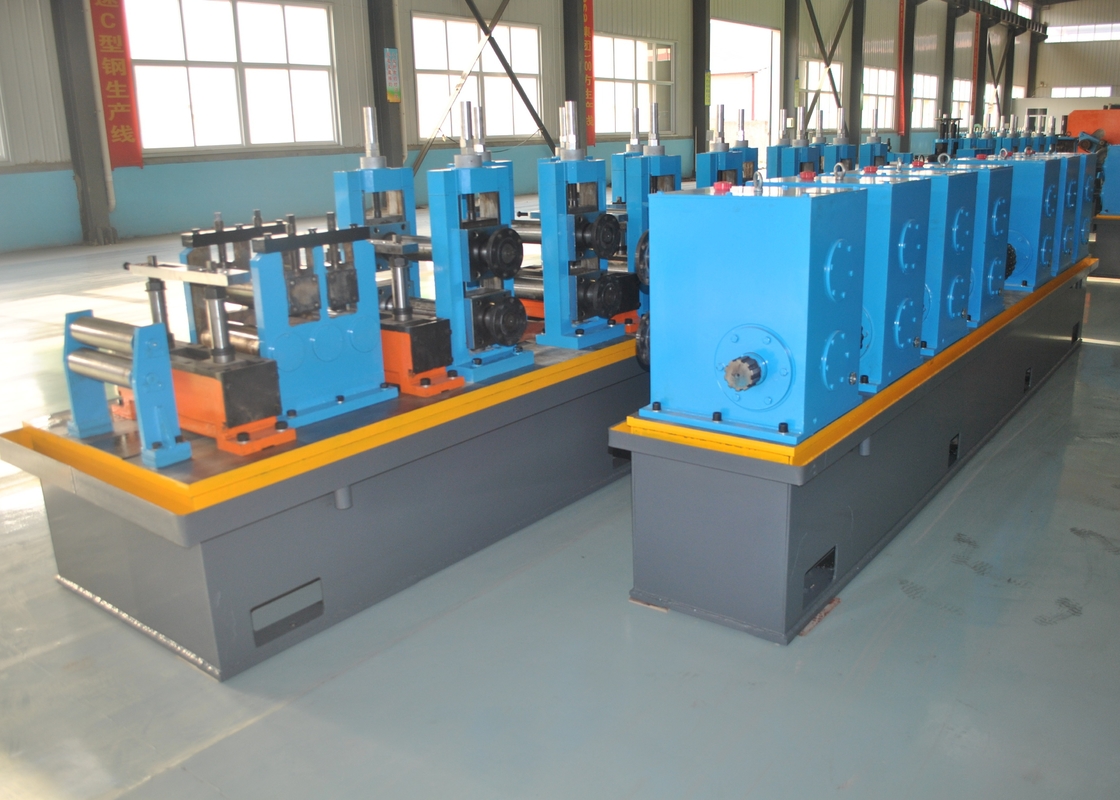

특별 직경 HG32 탄소 강철 철강 파이프 제조 기계
난...공통 제품 사양
| 종류 | 모델 (H × W) |
세క్షన్ 크기/mm | 가로 절단 면적 /cm2 |
|||
| H × B | t1 | t2 | r | |||
| HW |
100 × 100 | 100 × 100 | 6 | 8 | 10 | 21.90 |
| 125×125 | 125×125 | 6.5 | 9 | 10 | 30.31 | |
| 150×150 | 150×150 | 7 | 10 | 13 | 40.55 | |
| 175×175 | 175×175 | 7.5 | 11 | 13 | 51.43 | |
| 200×200 | 200×200 | 8 | 12 | 16 | 64.28 | |
| 200×204 | 12 | 12 | 16 | 72.28 | ||
| 250×250 | 250×250 | 9 | 14 | 16 | 92.18 | |
| 250×255 | 14 | 14 | 16 | 104.7 | ||
| 300×300 | 294×302 | 12 | 12 | 20 | 108.3 | |
| 300×300 | 10 | 15 | 20 | 120.4 | ||
| 300×305 | 15 | 15 | 20 | 135.4 | ||
| 350×350 | 344×348 | 10 | 16 | 20 | 146.0 | |
| 350×350 | 12 | 19 | 20 | 173.9 | ||
| 400 × 400 | 388×402 | 15 | 15 | 24 | 179.2 | |
| 394 × 398 | 11 | 18 | 24 | 187.6 | ||
| 400 × 400 | 13 | 21 | 24 | 219.5 | ||
| 400×408 | 21 | 21 | 24 | 251.5 | ||
| 414×405 | 18 | 28 | 24 | 296.2 | ||
| 428×407 | 20 | 35 | 24 | 361.4 | ||
| 458×417 | 30 | 50 | 24 | 529.3 | ||
| 498 × 432 | 45 | 70 | 24 | 770.8 | ||
제2항- 네소개
철강 튜브는 널리 사용된다: 다양한 민간 및 산업 건물 구조; 다양한 장거리 산업 공장 및 현대 고층 건물,특히 지진 활동이 빈번하고 고온 작업 조건이 있는 지역에서: 큰 운반 용량, 좋은 가로 절단 안정성 및 큰 스펜을 가진 큰 다리가 필요합니다. 무거운 장비; 고속도로; 선박 골격; 광산 지원; 기초 처리 및 덤 엔지니어링;각종 기계 부품.
III.장비의 구성
원 코너 및 도브 코너: 단일 코너 윙은 이중 확장 및 캔티레버 멘드럴 구조입니다. 그것은 두 가지 주요 부분을 포함합니다. 주요 몸체와 고정 된 기반.주체는 확장의 필요를 충족시키기 위해 공기 시스템으로 장착되어 있습니다., 마드리의 수축 및 브레이킹.
직렬 & 레벨러: 직렬기는 주로 새로운 코일 스틸 헤드 공급을 직렬 장치로 이끌기 위해 사용됩니다.레벨러는 주로 스트립 스틸의 머리와 흔적을 평평하게 사용되고 다음 단계 절단 및 용접을 준비합니다, 그래서 스티어 제압에 대립 스틸 스트립 평평하고 똑바로 보장합니다.
자동 절단 및 용접: 테이프 머리와 꼬리의 불규칙한 부분을 절단하고 이전 코일의 테이프 꼬리를 다음 코일의 테이프 머리와 조화하여 함께 용접합니다.
피더와 펀칭 머신: 피더는 스틸 스트립을 펀칭 머신 위치로 보내고, 펀칭 머신은 스틸 스트립을 펀칭하고, 그 다음 그것을 형성 부분으로 보낸다.각 크기는 펀싱 폼 세트를 갖추고 있습니다, 펀싱 머신은 자동으로 폼을 바꿀 수 있습니다.
형성 및 크기 부분: 이 부분은 정형으로 강철 스트립을 냉동으로 구부립니다. 크기는 서보 모터에 의해 조정 될 수 있습니다.
절단 기계: 그것은 연속 비 정지 냉형 철강 생산 라인의 재료를 절단하는 데 사용됩니다. 절단 방법은 수압 절단입니다.높은 전력 servo는 고 정밀도 환속기 및 수입 랙과 피니언 변속기가 장착되어 있습니다.. 절단 정확도 (홀 거리) 는 ± 1mm입니다. 수입 고 정밀 선형 가이드 레일 및 보호 커버를 설치
IV. 장비의 구성
| - 아니 | 이름 |
| 1 | 롤링 및 롤링 풀링 롤링 |
| 2 | 직렬 & 평준 |
| 3 | 자동 절단 및 용접 |
| 4 | 피드러 및 펀싱 기계 |
| 5 | 자동형조 및 크기를 조정하는 부품 |
| 6 | 절단기 |
| 7 | 롤러를 통해 |
| 8 | 자동 포장 및 팔레팅 |
IV.공장 외관
