고출력 냉톱 절단 GI 원형 파이프 기계에 대한 철강 튜브 제조 기계
I. 소개
모든 국가가 인프라 건설을하고 있는 상황에서, 철강 파이프 제조 기계는 많은 용도를 가지고 있습니다.장식, 새로운 에너지, 등, 철강 제품에 대한 원형 파이프 기계에 필요한 GI 철강 파이프 제조 기계 중 하나입니다. 낮은 투자와 높은 수익,철강 산업에 처음 들어온 기업에 적합합니다.
제2항공통 제품 사양
| - 아니 | 모델 | 파이프 크기 | 두께 | 속도 (m/min) | 용량 (KW) | HF(KW) | 면적 ((LxW 미터) |
| 1 | HG20 | ø8 - ø20 mm | 0.3 - 1.5mm | 30 ~ 150 | 210 | 100 | 40*12 |
| 2 | HG32 | ø10 - ø32mm | 0.4~2.0mm | 30 ~ 150 | 300 | 150 | 40*12 |
| 3 | HG50 | ø16 - ø50 mm | 00.7~2.5mm | 30 ~ 150 | 410 | 200 | 60*12 |
| 4 | HG60 | ø22 - ø60mm | 0.9~3.0mm | 30 ~ 150 | 410 | 200 | 60*12 |
| 5 | HG76 | Ø25 - ø76mm | 1~4mm | 30 - 120 | 580 | 300 | 80*16 |
| 6 | HG89 | Ø32 - ø89mm | 1~4.5mm | 30 - 100 | 660 | 300 | 100*16 |
| 7 | HG114 | Ø45 - ø114mm | 1.5~5mm | 30 ~ 80 | 920 | 400 | 100*16 |
| 8 | HG140 | Ø50 ~ ø140mm | 1.5~5.5mm | 30 ~ 80 | 920 | 400 | 100*16 |
| 9 | HG165 | Ø60 - ø165mm | 2~6mm | 30 ~ 60 | 1100 | 500 | 100*16 |
| 10 | HG219 | Ø114 - ø219mm | 3~8mm | 20 ~ 45 | 1400 | 600 | 150*16 |
| 11 | HG273 | Ø114 - ø273mm | 4~12mm | 15 ~ 30 | 2100 | 800 | 160*18 |
| 12 | HG325 | Ø165 - ø325 mm | 4~14mm | 10 ~ 30 | 2500 | 1000 | 200*24 |
| 13 | HG426 | Ø165 - ø426 mm | 4~16mm | 8 ~ 25 | 2900 | 1200 | 250*24 |
| 14 | HG508 | Ø219 - ø508mm | 5~18mm | 5 - 18 | 3400 | 1600 | 300*24 |
| 15 | HG610 | Ø355 - ø610 mm | 5~18mm | 5 - 18 | 3700 | 1600 | 300*24 |
| 16 | HG760 | Ø426 - ø760mm | 5~20mm | 5 - 20 | 4300 | 1800 | 300*24 |
III.장비의 구성
롤링: 단일 코너 롤링은 이중 확장 및 캔틸리버 멘드럴의 구조입니다. 그것은 두 가지 주요 부분을 포함합니다: 주요 몸체와 고정 된 기반.주체는 확장의 필요를 충족시키기 위해 공기 시스템으로 장착되어 있습니다., 마드리의 수축 및 브레이킹.
직렬 & 레벨러: 직렬기는 주로 새로운 코일 스틸 헤드 공급을 직렬 장치로 이끌기 위해 사용됩니다.레벨러는 주로 스트립 스틸의 머리와 흔적을 평평하게 사용되고 다음 단계 절단 및 용접을 준비합니다, 그래서 스티어 제압에 대립 스틸 스트립 평평하고 똑바로 보장합니다.
자동 절단 및 용접: 테이프 머리와 꼬리의 불규칙한 부분을 절단하고 이전 코일의 테이프 꼬리를 다음 코일의 테이프 머리와 조화하여 함께 용접합니다.
피더와 펀칭 머신: 피더는 스틸 스트립을 펀칭 머신 위치로 보내고, 펀칭 머신은 스틸 스트립을 펀칭하고, 그 다음 그것을 형성 부분으로 보낸다.각 크기는 펀싱 폼 세트를 갖추고 있습니다, 펀싱 머신은 자동으로 폼을 바꿀 수 있습니다.

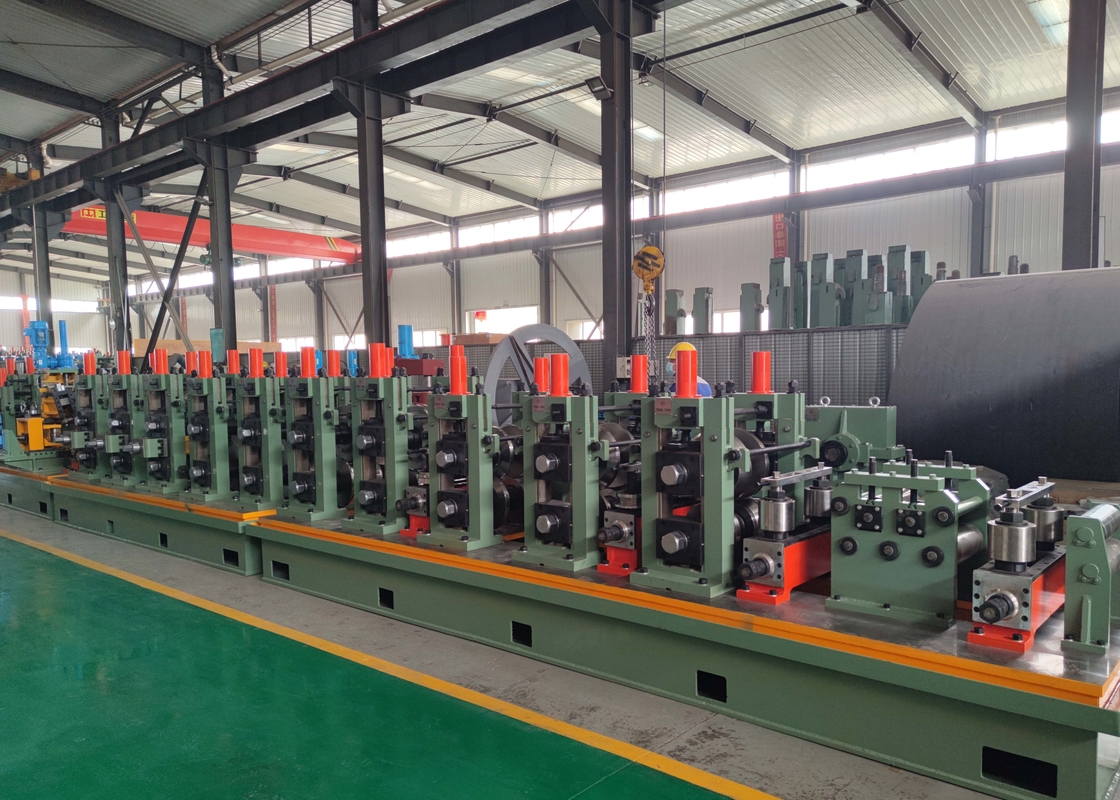

형성 및 사이즈링 부분: 이 부분 롤러는 철회로를 둥근 정사각형 파이프로 형성합니다. 크기는 서보 모터에 의해 조정 될 수 있습니다.
절단 기계: 그것은 연속적인 정지없는 파이프 및 튜브 생산의 재료를 절단하는 데 사용됩니다. 절단 방법은 차가운 톱입니다.높은 전력 servo는 고 정밀도 환속기 및 수입 랙과 피니언 변속기가 장착되어 있습니다.. 절단 정확도 (홀 거리) 는 ± 1mm입니다. 수입 고 정밀 선형 가이드 레일 및 보호 커버를 설치
IV. 장비의 구성
| - 아니 | 이름 |
| 1 | 롤을 풀기 |
| 2 | 직렬 & 평준 |
| 3 | 자동 절단 및 용접 |
| 4 | 전하 |
| 5 | 롤러 형성 및 크기를 조정하는 부품 |
| 6 | 냉톱 |
| 7 | 류너트 테이블 |
| 8 | 자동 포장 및 팔레팅 |
