| 원래 장소: | 스자좡 시 |
| 브랜드 이름: | hebeitengtian |
| 인증: | CE |
| 모델 번호: | HG60 |
| 속성 | 가치 |
|---|---|
| 제품 이름 | 밀 롤러 파이프 및 튜브 탄소 강철 파이프 제조 기계 둥근 파이프 |
| 소재 | 낮은 탄소 강철, 낮은 합금 강철 등 |
| 제품 속도 | 100m/min |
| 형성 방법 | 롤러 밀 |
| 제어 시스템 | PLC |
| 색상 | 파란색 |
| 바닥 면적 | 60m × 12m |
| 전원 공급 | 200kW |

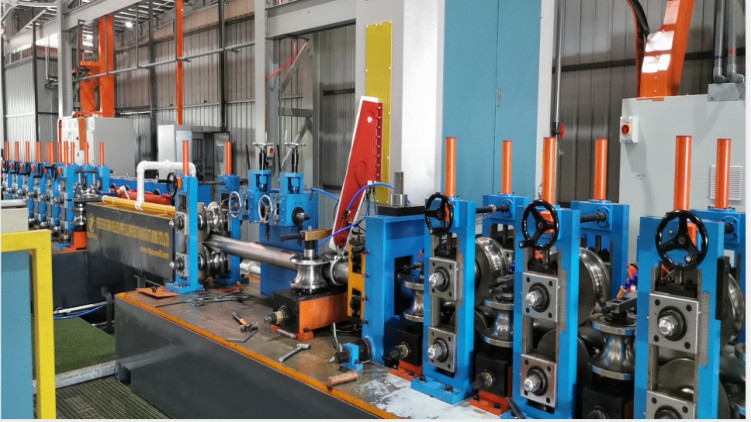

HG60 스틸 튜브 제조 기계는 터치 스크린 HMI 및 PLC 디지털 프로그램 제어로 합리적인 설계 구조를 갖추고 있습니다. 이 자동 시스템은 다음과 같은 기능을 제공합니다.
이 콜드 롤 형성 기계는 플라스틱 변형을 통해 금속 코일을 특정 섹션 프로파일로 변환하기 위해 다채널 형성 폼을 사용합니다.그것은 채널 철강을 포함하여 다양한 철강 프로파일을 생산하는 전문 장비입니다, 각철, C 채널 철, 그리고 고속 경호판.
파이프 및 튜브 생산을 위해 준비된 탄소 강철 코일
탄소 강철 코일 uncoiler에 배치됩니다
코일 주류는 균일 처리 위해 평준화됩니다.
평평한 강철은 파이프 모양을 만들기 위해 형성 롤을 통과

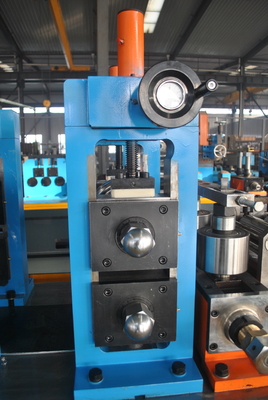

롤은 정해진 크기와 모양으로 강철을 만듭니다.
전기 저항 용접기 파이프 / 튜브 형성을 완료
바늘은 균일한 표면 완화를 위해 평평
최종 파이프 / 튜브는 필요한 길이로 잘라
| - 아니 | 모델 | 파이프 크기 | 두께 | 속도 (m/min) | 용량 (KW) | HF (KW) | 면적 (LxW 미터) |
|---|---|---|---|---|---|---|---|
| 1 | HG20 | ø8 - ø20 mm | 0.3 - 1.5mm | 30 ~ 150 | 210 | 100 | 40*12 |
| 2 | HG32 | ø10 - ø32mm | 0.4~2.0mm | 30 ~ 150 | 300 | 150 | 40*12 |
| 3 | HG50 | ø16 - ø50 mm | 00.7~2.5mm | 30 ~ 150 | 410 | 200 | 60*12 |
| 4 | HG60 | ø22 - ø60mm | 0.9~3.0mm | 30 ~ 150 | 410 | 200 | 60*12 |
| 5 | HG76 | Ø25 - ø76mm | 1~4mm | 30 - 120 | 580 | 300 | 80*16 |
| 6 | HG89 | Ø32 - ø89mm | 1~4.5mm | 30 - 100 | 660 | 300 | 100*16 |
| 7 | HG114 | Ø45 - ø114mm | 1.5~5mm | 30 ~ 80 | 920 | 400 | 100*16 |
| 8 | HG140 | Ø50 ~ ø140mm | 1.5~5.5mm | 30 ~ 80 | 920 | 400 | 100*16 |
| 9 | HG165 | Ø60 - ø165mm | 2~6mm | 30 ~ 60 | 1100 | 500 | 100*16 |
| 10 | HG219 | Ø114 - ø219mm | 3~8mm | 20 ~ 45 | 1400 | 600 | 150*16 |
| 11 | HG273 | Ø114 - ø273mm | 4~12mm | 15 ~ 30 | 2100 | 800 | 160*18 |
| 12 | HG325 | Ø165 - ø325 mm | 4~14mm | 10 ~ 30 | 2500 | 1000 | 200*24 |
| 13 | HG426 | Ø165 - ø426 mm | 4~16mm | 8 ~ 25 | 2900 | 1200 | 250*24 |
| 14 | HG508 | Ø219 - ø508mm | 5~18mm | 5 - 18 | 3400 | 1600 | 300*24 |
| 15 | HG610 | Ø355 - ø610 mm | 5~18mm | 5 - 18 | 3700 | 1600 | 300*24 |
| 16 | HG760 | Ø426 - ø760mm | 5~20mm | 5 - 20 | 4300 | 1800 | 300*24 |
