| 프로덕션명: | 조정할 수 있는 114-219mm 사이즈 강관 제작 라인 최대 120mM/Min 속도 컬러 그린 스퀘어 튜브 공장 | 적용: | 천연가스, 배수 Pipe,3 NB 튜브 제조 |
|---|---|---|---|
| 전압: | 380V/220V | 파이프 직경: | 114-219mm |
| 두께: | 3-9mm | 속도: | 60-120M/Min |
| 키워드: | 컬러 그린 스퀘어 튜브 공장 | ||
| 강조하다: | 조정 가능한 사이즈 강관 생산 라인,강관 제작 라인 최대 120mM/Min,조정 가능한 사이즈 스틸 튜브 생산 라인 |
||

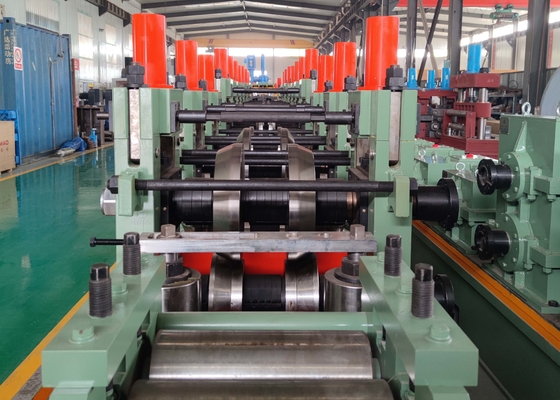

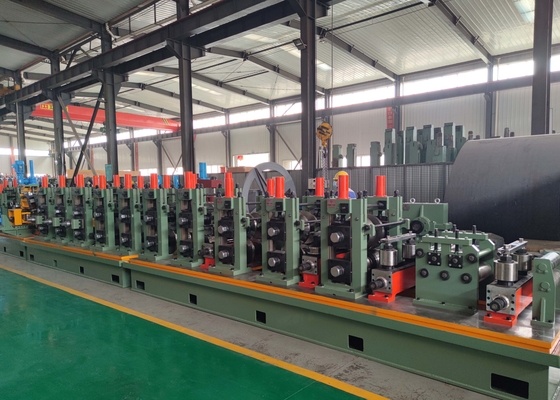

조정 가능한 크기 114-219mm 스틸 정사 Tube Mill 최대 120mM/min 속도둥근 파이프 (Diaφ114-219mm, 두께 3-9mm) 를 생산하도록 설계되었습니다. 롤 패스 디자인을 채택하고,생산 라인은 우수한 품질의 가공과 고 정밀 조립으로 용접 된 철강 파이프를 제조 할 수 있습니다..
●운영성과 생산성 향상을 위해
●운영의 환경과 보안을 개선합니다.
●상품의 안정성 향상
●제품 생산성 향상
● 롤 비용 절감
소재 사양:
YB189-64 표준에 부합합니다.
(1)물질: 저탄소 철강 및 저연금 철강
(2) 기계적 특성: σb≤520Mpa,σs≤340MPa
(3) 스트립 너비: 357~688mm
(4) 스트립 두께: 1.5~6.0mm
(5) 강철 스트립 스필: 스필의 내부 지름:φ508 φ610mm
코일 외 지름:φ1000~φ2000mm
(6) 코일 무게: ≤12T
용접 파이프 제품의 주요 사양:
(1) 파이프 크기: 둥글: φ114 φ219mm
(2) 파이프 벽 두께: 3~9mm
(3) 고정된 절단 길이: 8~12m
(4) 파이프 절단 정확도: ±1.5mm
형성 속도:20~50m/min
전력, 물 및 공기 공급
| 힘 | 선의 전력 부피 | 약 600KW |
| 전력 공급원 | 380V/60Hz/3단계 | |
| 순환 냉각 물 | 흐름 | 20T/h ∙30 T/h |
| 풀 부피 | 30m3 | |
| 압축 공기 | 흐름 | 5m3/min |
| 압력 | 5~11kg/cm2 |
작업실은 다음을 요구합니다.
| 6m 너비, 70m 길이, 천장 레일에서 지상까지 적어도 5m 높다. |
● 사용 설명서 (수급 시간 한 달 전 에 제공 됩니다)
●검사 증명서 (배송 시 제공)
●중하명령 (수급 시 제공)
● 레이아웃 드로잉 (배급일 한 달 전)
●그라운드 베이스 드로잉 (수급일 한 달 전에 제공)
●전기 원리 도표
●전체 조립 라인의 각 단위의 도면
● 취약 한 부분 의 부분 도표
