| 원래 장소: | 중국 |
| 브랜드 이름: | TENGTIAN |
| 인증: | CE ISO9000 BV |
| 모델 번호: | 60 Ｘ 60 |

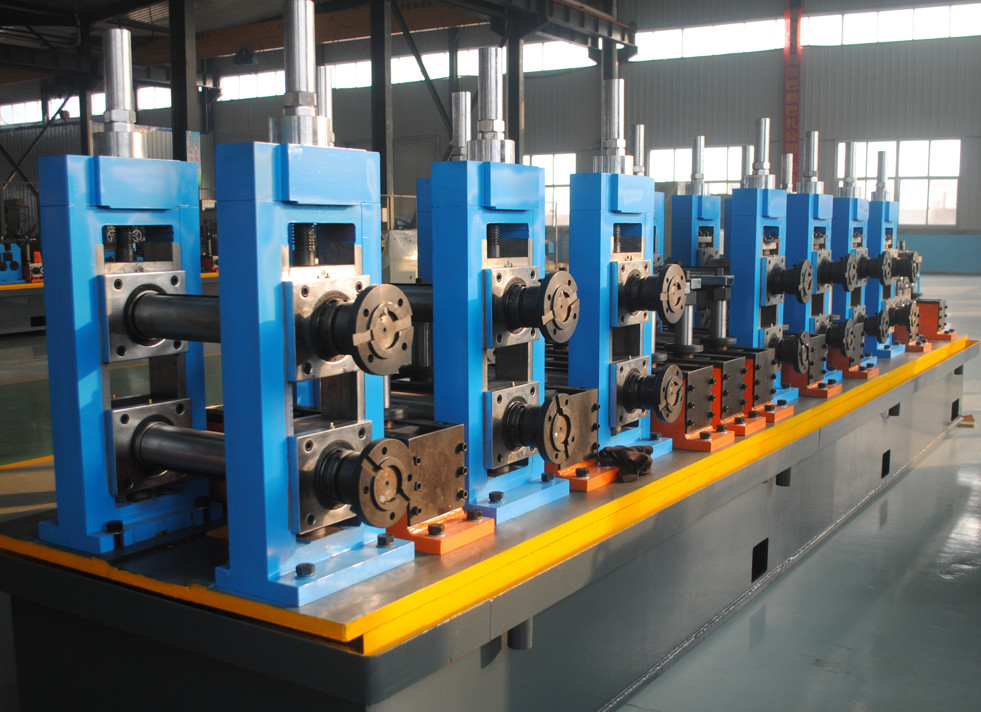

60 고 주파수 직렬 용접 파이프 공장 라인은 용접 철강 파이프 제조를 위해 사용됩니다.우리의 혁신적인 설계 생산 라인 및 생산 라인의 각 단위는 경제적뿐만 아니라 실용적입니다.
정사각형 파이프 크기: 20X20-60X60mm 직사각형 파이프 크기:20X25-40X80mm 파이프 두께: 0.5-4.0mm
(1) 재료 사양:
| 소재 | 저탄소 강철 진료 및 탄소 강철 튜브 |
| 기계적 특성 | σb≤520Mpa,σs≤340MPa |
| 스트립 너비 | 80~240mm |
| 스트립 두께 | 0.5~4.0mm |
| 코일 ID | 508mm |
| 코일 과다 복용 | 1800mm |
| 코일 무게 | ≤ 3T |
(2) 용접 파이프 사양
| 파이프 직경 | 20 × 20 ∼ 60 × 60mm |
| 파이프 두께 | 1. 0 - 3. 0 mm |
| 파이프의 끝 길이가 | 6m |
| 절단 길이 정확도 | ± 2mm |
| 형성 속도 | 40~100m/min |
⑶작업실 필요: 100m X 8m,최소 5m 높이의
경고:실험시간에 따라 변경할 수 있습니다.
Coil preparation→coiling→uncoiling→head removal→leveling→cutting butt welding→looper storage→vertical roller alignment→delivery→vertical roller alignment→forming (13 frames)→high frequency welding→five rollers Extrusion→external burr removal→smoothing roller→water cooling device→sizing machine→saw cutting→roller table after sawing→steel pipe conveying→collecting and packing
