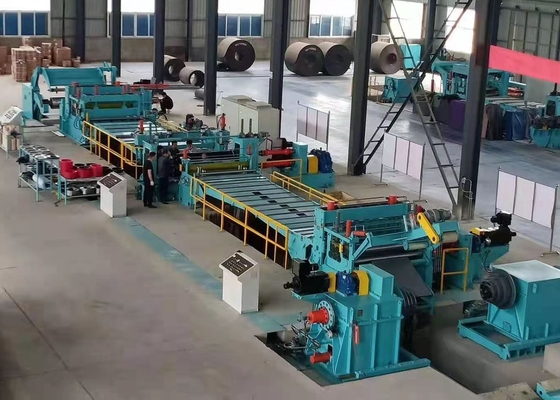

코일 폭 최대 1650Mm 무게 최대 30T 강철 째는 기계 녹색

장비 구조 설명

참고: 이 매개 변수 목록은 참조를 위해만 제공되며, 최상의 결과를 얻기 위해 양측이 구체적인 매개 변수를 논의해야 합니다.

1.코일 차

용도: 코일 물질을 롤링 기계로 운송합니다.

구조: 자동차는 바닥 아래 도로에 설치되어 있으며, 주로 차량 좌석과 이동 바퀴 축, V 모양의 재료 프레임 및 안내 막으로 구성되어 있습니다.가속 엔진과 오일 실린더.

2롤을 풀기

사용: 원료 스핀 들을 지원합니다.

구조: 이중 지원 유형. 드럼, 변속기 상자, 변속기 메커니즘, 공기 드럼 브레이크, 중간 슬라이드에 롤러의 팽창 및 수축에 의해. 벨트가 착용되면,모터는 물질 머리를 적극적으로 열고생산 라인이 연속적으로 작동 할 때, 가속 모터의 출력 샤프트는 클러치를 통해 분리되어 모터가 작동하지 않습니다.코일 재료는 견인 직렬기 또는 절단 기계에 의해 구동됩니다릴링 텐션은 드럼 브레이크에 의해 제공됩니다.

기술 사양:

3...압력 유도 장치

용도: 구부러진 재료의 머리를 껍질로 벗기고 견인 직렬 기계에 삽입합니다.

구조: 롤러, 롤러 및 판으로 구성되어 있습니다. 롤 코팅을 구부리기, 롤 재료 머리를 꽉 막기 위한 수압 압력, 재료 전시물의 전기 회전껍데기 머리는 밤 압력 확장 및 수압 스윙으로 판을 지원, 그리고 판 머리는 소재 머리를 정렬함으로써 끌어당겨집니다.The bending roll is pushed by the oil cylinder and matched with the support plate of the shovel head to press the plate head straight so as to facilitate the material head to expand into the traction flatting machine.

기술 사양:

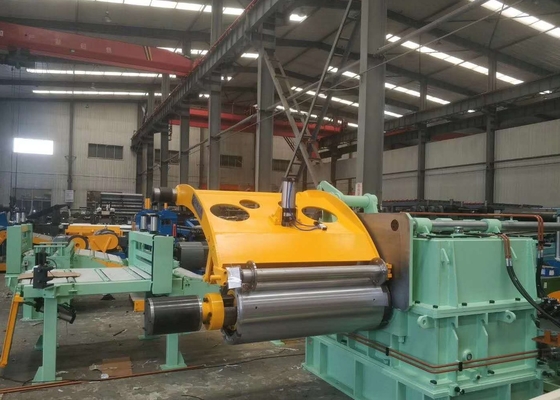

4...풀&스트레이트너

용도: 판 재료를 캘리브레이하고 재질 머리를 절단 기계에 공급합니다.

구조: 1 쌍의 칩 공급 롤러, 5 레벨링 롤러, 프레임 및 드라이브 시스템으로 구성됩니다. 클램핑 롤러는 오일 실린더에 의해 들어올리고 낮춰집니다.5 평준화 롤러 상위 2와 아래 3에 배치됩니다, 그리고 상위 롤러는 전기 힘으로 압축됩니다. 작업 롤러는 변속기 배급 상자 및 보편적 결합을 통해 dc 모터로 구동됩니다.

기술 사양:

ü 속도

60m/min/ 두께≥3.5mm

90m/min/ 두께≤3.0mm

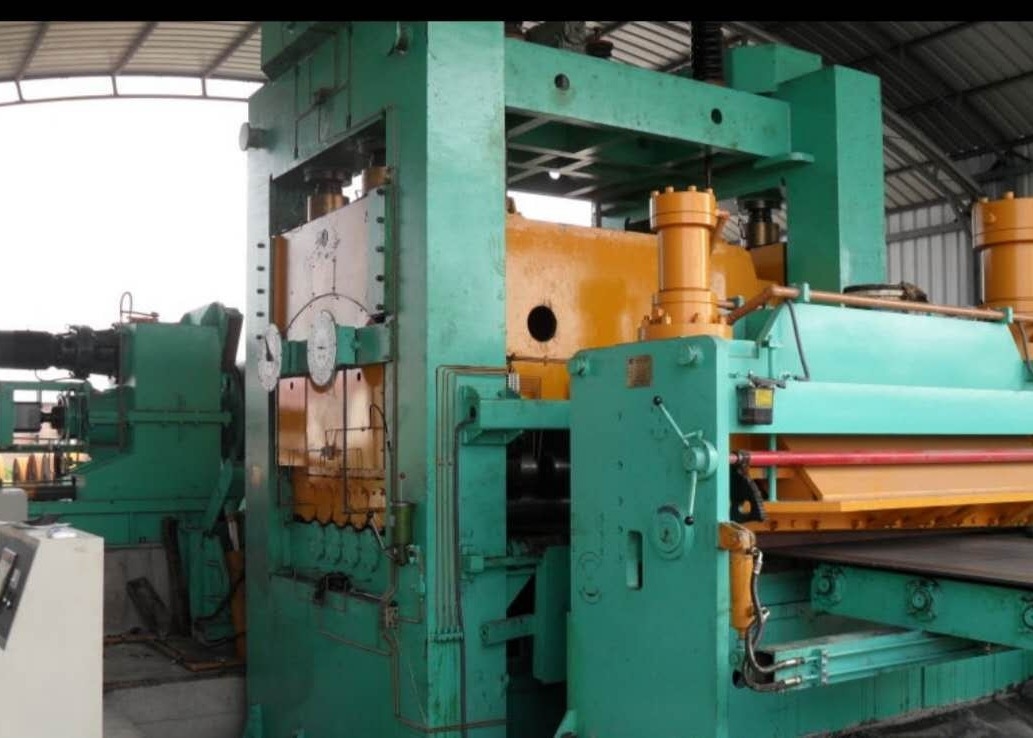

5...깎기

용도: 불규칙한 판 머리를 절단하여 철판을 추가로 처리합니다.

구조: 벽판, 상부 및 하부 칼 좌석, 직사각형 블레이드 (블레이드의 네 면이 사용할 수 있습니다), 공백 조정 메커니즘, 동기 기어 샤프트 및 드라이브 실린더로 구성됩니다..수동 제어 절단. 수압 스윙 브릿지, 브릿지 수집 플레이트 머리 아래로 배charge쪽.

기술 사양:

블레이드 재료 C12MoV

오일 실린더 Ø150X80mm 2개

6...1# 축전기

구조: 굴곡 물질 프레임과 롤러 테이블과 함께 스윙 브리지로 구성된 수압 이중 스윙 브리지.

전환 롤 직경 90-100mm, 롤 표면 크롬화

물체의 머리 통과를 촉진하기 위해 롤러 사이에 전환판이 배치됩니다.

스윙링 실린더 Ø 100 x1000mm 2 pcs

굴의 크기: 길이 × 너비 × 깊이 = 약 5000X2200X3000mm

7...중앙 장치

사용: 잎 재료의 직선 방향을 안내, 절단 잎의 직선을 개선

재료.구조: 수직 롤러 가이드를 채택, 주로 나사 막대, 닦은 막대, 슬라이드 좌석, 수직 롤러, 조절 모터, 조절 수동 바퀴 및 라일러로 구성됩니다.

기술 사양:

가이드 롤러 Ø 100mm 지름, GCr15의 재료, 6pcs

롤러 지름 Ø90mm, 표면 크롬 접착

두 개의 모터가 각각 안내 바퀴를 구동하여 안내 폭을 조정합니다.

8...핑치 롤

용도: 클립 피드 헤드에서 절단 기계

구조:

두 개의 먹이 롤러, 롤러 지름 Φ 200mm, 폴리우레탄 고무 롤러 빵.

하부 롤러는 클러치 장치가있는 AC 모터로 구동됩니다.

상단 롤러 수동, 실린더 리프팅.

9- 슬리터 머신(이중 칼 기형)

사용: 다양한 너비로 길이로 잎 재료를 잘라

구조: 슬라이더 유형. 도구의 두쪽, 상부 및 하부 샤프트, 샤프트 간격 조정 메커니즘, 전송 장치 및 기타.DC 모터는 절감기를 통해 도구 샤프트 회전을 운전,기어박스 및 보편적 결합, 그리고 모터는 편리한 도구 변경을 위해 측면 도구 휴식을 열고 닫습니다.

기술 사양:

칼 셰프트 사양:320 x2000mm Ø, 재료는 42CrMo, 표면은 단단한 크롬 접착.

칼 축 테이블의 어깨 점프 0.01mm; 컷어 샤프트 지름 점프 0.025mm/1m; 칼 샤프트 평행 0.03mm/1m

10엣지 리버더(2세트)

용도: 절단 기계로 절단 된 엽재료의 잔재 가장자리를 수집합니다.

구조: 수평. 생산 라인의 양쪽에 위치하고, ac 속도 조절 모터 드라이브. 그것은 모터, 감소기, 롤 클러 및 배charge 장치로 구성됩니다.가장자리 와이어는 틱 타크 토 바퀴에서 유래됩니다

기술 사양:

가장자리 회전 너비 3-20mm

회전 무게 400kg/세트

재확산 속도 0-100m/min

모터 YVP7.5kw,2 세트

11. 2# 축전기

용도: 절단 기계와 롤링 기계 사이의 속도 동기화를 제어하는 데 사용됩니다.

구조: 단일 스윙 브리지, 아크 모양의 재료 랙과 롤러 테이블과 함께 스윙 브리지로 구성됩니다.

기술 사양:

전환 롤 직경 90-100mm, 롤 표면 크롬 접착 롤러 사이에 전환 판이 배치되어 재료 헤드 스윙링 실린더의 통과를 촉진합니다 Ø100 x1000mm, 2pcs

굴의 크기: 길이 x 너비 x 깊이 = 약 5000X2200X5000mm12. 코일 분리기

목적: 안내 스트립 분리

구조: 격리판을 대체하기 위해 수평으로 이동 할 수있는 두 개의 분리 장치 그룹이 있습니다.수압 압력 롤은 격리판에서 점프 라이트를 방지하기 위해 분리 장치의 두 그룹 사이에 설치됩니다.
