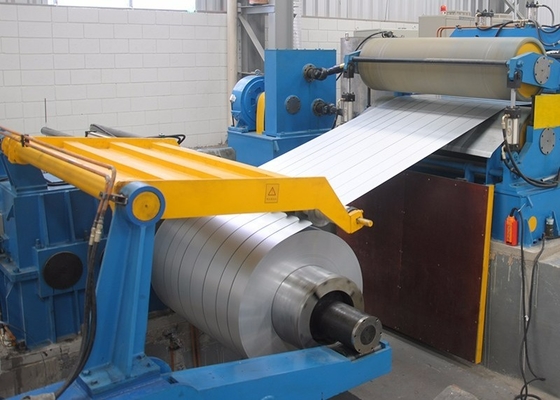

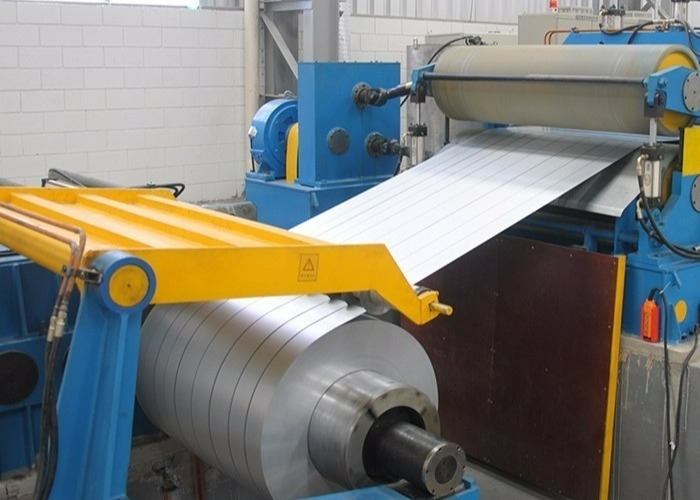

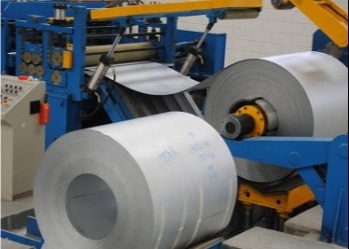

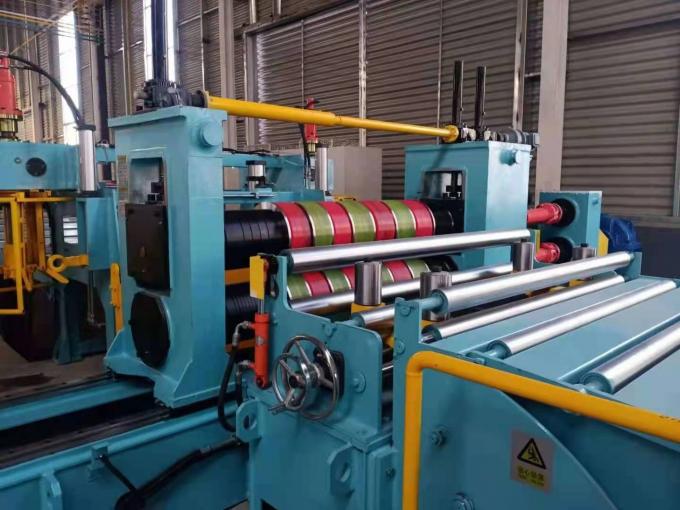

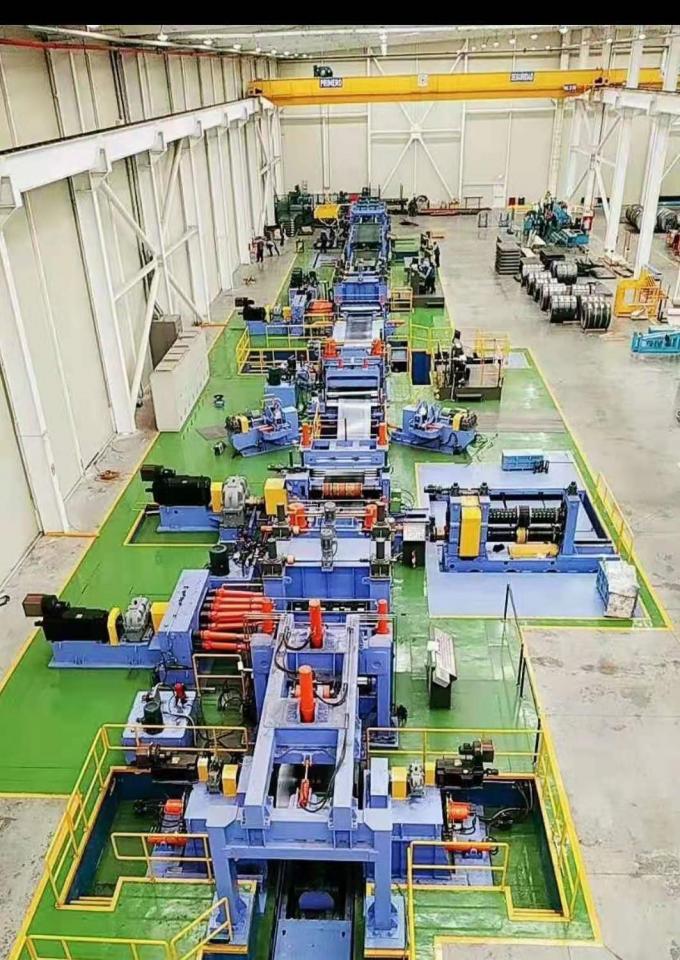

코일 무게 최대 35000Kg 3~14mm×1600mm 금속 코일 강철 슬리팅 머신

코일 무게 최대 35000Kg 3~14mm × 1600mm 금속 코일 철강 절단 기계

3~14mm×1600mm 스틸 코일 슬리팅 머신 일반 소개

이 생산 라인은 800-1500mm의 너비와 0.5-3mm의 두께를 가진 연속적인 길쭉한 절단 스트립에 적합합니다.낮은 합금 구조용 철강 및 기타 재료1500 × 0.5 ~ 3mm 절단 장치로 참조됩니다.

3~14mm × 1600mm 스틸 코일 절단 기계 M기술 매개 변수:

A,기계 데이터:

1장비 이름: 슬리팅 라인

2모델: 14×1600

3작업 과정:Storage→Feeding→Uncoiling→Feeding→Pinch→Pre-leveling→Hydraulic Shear→Loop Bridge→Deflection Correction→Slitting→Edge Coiling→Loop Bridge→→[Function 1]→Separation→Pinch→Tension Roller→Feeding→Rewinding→Unloading

→[기능 2]→롤러 테이블→복전 수정→추는→미세 평준화→길도 측정→꼬리 찌는→절단→올리고 쌓는

B,처리 재료 매개 변수:

입구 재료 매개 변수:

소재: 고온 롤링 스틸 코일 Q235B/Q355B (σs≤400MPa, σb≤550MPa)

코일 두께: 3mm~14mm (Q235B) 3mm~12mm ((Q355B)

코일 너비: 700mm~1600mm

코일 내부 지름: Φ610mm, Φ760mm

코일 외부 지름: Φ1000mm ∼ Φ2200mm

코일 무게: 최대 35000kg

출구 재료 매개 변수:

1) 횡단 절단 완제품 매개 변수:

길이 정확도: 길이 ≤±1.0mm/L=2m

대각선 ≤±1.5mm/L=2m

평면성: GB709-2006 국가 표준보다 낫다

팔레팅 높이: 최대 400mm

팔레티화 부하: 최대 15000Kg

2) 정품 제품의 매개 변수:

절단 용량: 최대 3개의 스트립 (폐기된 가장자리를 제외한 판 두께가 13-14mm인 경우)

최대 4개의 스트립 (판 두께가 11-12mm인 경우, 폐기물 가장자리를 제외)

최대 6개의 스트립 (반판 두께가 9-10mm인 경우, 폐기물 가장자리를 제외)

최대 8개의 스트립 (판 두께가 7-8mm인 경우, 폐기물 가장자리를 제외)

최대 10개의 스트립 (판의 두께가 3-6mm인 경우, 폐기물 가장자리를 제외) 직선 정밀도:≤0.5mm/1000mm ((条宽≥140mm时,侧边料除外)

절단 너비: 120mm 미니

너비 허용: ±0.3mm

회전 내부 지름: Φ610mm

회전 무게: 최대 35000kg

타워 허용: ≤±10mm (3-5개의 내부와 외부 원이 계산되지 않습니다)

C,기계 기본 데이터:

설계 속도: 최대 15-30m/min (열린 시간에 판 두께와 재료에 따라 조정)

최대 30~80m/min (올라올릴 때 판의 두께와 재료에 따라 조정)

단위 방향: □왼쪽에서 오른쪽으로 또는 □ညာ쪽에서 왼쪽으로 (운영 테이블에 있는 단위 쪽으로)

전원 공급: 3단계 AC 380V, 50Hz

바닥 면적: ≈65m × 11m (L × W)

사용 환경: 주변 온도: -10°C~40°C

상대 습도: ≤80%

보호급: IP40

3~14mm×1600mm 스틸 코일 썰기 기계제품 디자인 개념:

1신뢰성: 장비의 정상적이고 지속적인 작동을 보장하기 위해 장비는 높은 신뢰성으로 설계 및 제조됩니다.

2안전: 전체 장비 세트의 기계적, 수압적 및 전기적 시스템은 신뢰할 수있는 보호 및 안전 장치가 장착되어 있습니다.장비는 비상 정지 기능과 반응 장비가 있습니다., 그리고 비상 시 자동 또는 수동으로 멈출 수 있습니다.

3환경 보호: 장비에 사용되는 모든 종류의 수압 오일은 안정적으로 복구되고 재활용 될 수 있으며 누출이 환경 오염을 일으키지 않습니다.

4에너지 절감: 장비의 에너지 소비는 설계에 완전히 고려되며 높은 전송 효율을 가진 단위를 사용하여 제품의 정확성을 향상시킵니다.자기 소비를 줄이기 위해.

5. 조작 용이성: 장비는 조작이 쉽고 인간-기계 대화는 편리합니다. 자세한 내용은 전기 시스템의 설명에 참조하십시오.

3~14mm×1600mm 스틸 코일 썰기 기계특징:

1이 기계의 주요 전력은 DC 모터에 의해 구동되며, 낮은 속도로 안정적인 회전 속도와 토크를 유지할 수 있습니다.그것은 다른 처리 사양에 따라 전력 소비를 조정하는 DC 속도 관리자에 의해 제어됩니다..

2. 단위는 고급 PLC 시스템으로 제어되며 운영자는 터치 스크린을 통해 작업을 완료 할 수 있습니다. 소프트웨어는 Zeye의 자체 개발 된 제어 시스템을 채택합니다 (2018SR678630),작동이 쉽고 높은 효율과 낮은 에너지 소비를 달성합니다..

3주요 전력은 높은 전송 효율과 작은 마모를 가진 유명한 브랜드 단단한 치아 표면 기어 감소기로 장착되어 있습니다.

4장비 구성 요소는 생산 과정에서 엄격하게 통제됩니다. 용접 후, 주요 구성 요소는 내부 스트레스를 제거하기 위해 연금되고,그리고 정밀 CNC 가공 센터의 새로운 유형에 의해 처리.

5제이 (Zeye) 는 이 제품의 설계와 개발에 최선을 다하고 있으며, 생산 과정에서 국가 표준을 엄격히 준수하고 있습니다.소프트웨어와 하드웨어 구축에 초점을 맞추고, 우수한 품질과 배려적인 서비스, 그리고 지속적으로 산업 선도적인 금속 가공 장비를 국내외 고객에게 제공합니다.

완제품 도면 참조
