| 원래 장소: | 허베이, 중국 |
| 브랜드 이름: | Tengtian |
| 인증: | CE, ISO9001, BV |
| 모델 번호: | 60 |

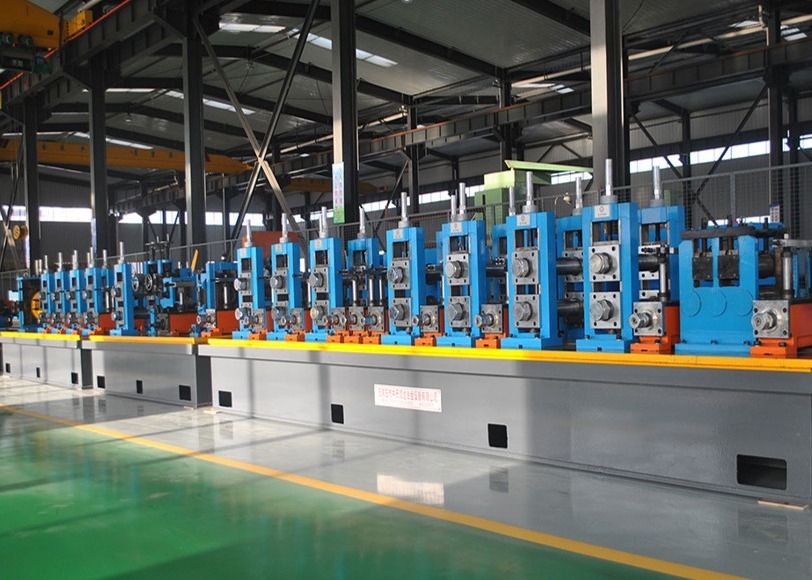

| 생산물 이름 | 색상 파란색 기계 탄소 강철 지름 33.7-60.3mm 속도 70m / min 튜브 밀 기계 |
| 파이프 직경 | 21~63mm |
| 제품 속도 | 최대 50m/min |
| 최대.사각형 파이프의 두께 | 0.8-3.0mm |
| 인증 | CE ISO |
| 형성 속도 | 최대 80m/min |
| 키워드 | 고 주파수 용접 된 파이프 밀 |
HG89 고 주파수 용접 파이프 생산 라인은 두께 33.78~60.3mm 및 1.5~4.0mm의 둥근 파이프 및 같은 크기의 정사각형 파이프의 용접 파이프를 생산하도록 설계되었습니다. 롤 패스 디자인을 채택하여,생산 라인은 우수한 품질의 가공과 고 정밀 조립으로 용접 된 철강 파이프를 제조 할 수 있습니다..
| 모델 | 직경 ((mm) | 두께 ((mm) | 속도 (m/min) | 주 전력 (kW) | HF 용접기 ((KW) | 면적 ((m2) |
|---|---|---|---|---|---|---|
| HG32 | 10-32 | 0.4-15 | 30-100 | 250 | 100 | 12x100 |
| HG50 | 12~50 | 0.6-25 | 30-90 | 300 | 150 | 12x100 |
| HG76 | 12-76 | 1~3 | 30-90 | 320 | 200 | 12x100 |
| HG89 | 32-89 | 1-4 | 30~80 | 350 | 300 | 12x100 |
| HG114 | 45-114 | 1.5-50 | 30-60 | 400 | 300 | 12x100 |
| HG165 | 60~165 | 3-7 | 30-50 | 600 | 400 | 12x100 |
| HG219 | 114-219 | 4-8 | 20~40 | 800 | 500 | 15x150 |
| HG273 | 114-273 | 4~10 | 15-30 | 1000 | 600 | 18x160 |
| HG325 | 165-325 | 4~10 | 10-30 | 1200 | 600 | 12x100 |
| HG426 | 165-426 | 4-12번7 | 8-25 | 1400 | 800 | 12x100 |
| HG508 | 219-508 | 4-16 | 8-20 | 2000 | 1000 | 12x100 |
이 기계는 둥근 파이프, 정사각형 파이프 및 변형 파이프를 포함한 용접 된 철강 파이프를 생산하도록 설계되었습니다. 롤 패스 디자인을 채택하여,생산 라인은 우수한 품질의 가공과 고 정밀 조립으로 용접 된 철강 파이프를 제조 할 수 있습니다..
| 표준 | YB189-64 표준에 부합합니다. |
|---|---|
| 소재 | 낮은 탄소 강철 및 낮은 합금 강철 |
| 기계적 특성 | δs≤345Mpa δb≤610Mpa |
| 스트립 너비 | 50~200mm |
| 스트립 두께 | 10.5-4.0mm |
| 코일 내부 지름 | φ480·φ570mm |
| 코일 외부 지름 | φ1000·φ1800mm |
| 코일 무게 | ≤4.0T |
| 파이프 직경 | 정사각형 파이프:15x15-50x50mm 둥근 파이프 17.2-60.3mm 두께:10.5-4.0mm |
|---|---|
| 길이 | 6~12m |
| 파이프 절단 정밀 | 0-6mm |
| 형성 속도 | 10-50m/min |
| 작업장 | 60x6m, H>5m (크레인에서 지상) |
|---|---|
| 힘 | 약.1212KW 380V/50Hz/3단계 |
| 순환 냉각 물 (전 시스템) | 흐름:20T/h30 T/h 수영장 부피:30m3 |
| 압축 공기 (전 시스템) | 흐름:5m3/min 압력: 5-7kg/cm2 |
| 다른 것 | 판매자가 공급할 목록 |
스티어 스틸로 코일→불코일러 →끝 직렬기→평화기→세어 웨일더→저장 재료 단위 →형,접속,냉각,정확 파이프 직선 크기 →정확 파이프 길이 크기,절단→검사 →패킹
