| 원래 장소: | 중국 |
| 브랜드 이름: | TENGTIAN |
| 인증: | CE ISO9000 BV |
| 모델 번호: | HG76 |
정밀 파이프 밀링 일반 소개
HG76 고 주파수 용접 파이프 생산 라인은 정사각형 파이프 30-89mm 및 크기에 따라 정사각형 파이프 생산을 위해 설계되었습니다. 두께 1-3mm. 롤 패스 디자인을 채택,생산 라인은 우수한 품질의 가공과 고 정밀 조립으로 용접 된 철강 파이프를 제조 할 수 있습니다..
설계 지침에 따르면 운영 성격과 환경과 안전성 및 생산 성격을 개선하여 높은 효율성을 보장하기 위해 롤러의 비용을 줄입니다.HG76 생산 라인은 이중 반지름 구멍 디자인을 채택합니다..
고 주파수 용접 파이프 밀 주요 매개 변수 및 사양
|
(1)물질 사양: |
|
|
표준 |
국제 표준 튜브 밀링 기계 |
|
소재 |
진료제철 |
|
기계적 특성 |
σb≤520Mpa,σs≤365MPa |
|
스트립 너비 |
60~240mm |
|
스트립 두께: |
1~3mm |
|
코일 내부 지름 |
Φ508mm |
|
코일 외부 지름 |
Φ1300·φ2000mm |
|
코일 무게 |
≤5T |
|
(2) 파이프 사양 |
|
|
파이프 직경 |
25~76mm |
|
길이 |
3~6m |
|
파이프 절단 정밀 |
0-6mm |
|
형성 속도 |
최대 80m/min 두께 2mm |
|
(3) 구매자는 스스로 공급해야 합니다. |
|
|
작업장 |
60x12m, H>5m (크레인에서 지상) |
|
힘 |
약 3500KW 380V/60Hz/3단계 |
|
순환 냉각 물 (전 시스템) |
흐름:30+30 CBM |
|
압축 공기 |
흐름:5m3/min |
|
케이블 |
내 기계 밖의 모든 케이블은 기계 수리 장소에서 구입합니다. |
스티어 스틸로 코일→불코일러 →끝 직렬기→평화기→세어 웨일더→저장 재료 단위 →형,접속,냉각,정확 파이프 직선 크기 →정확 파이프 길이 크기,컷→검사 →패킹

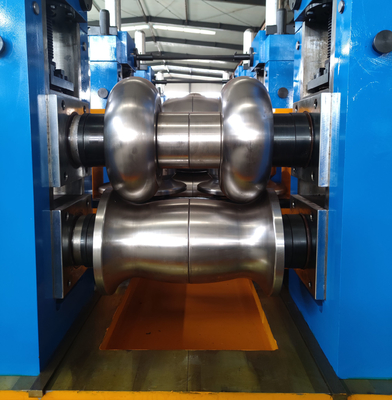

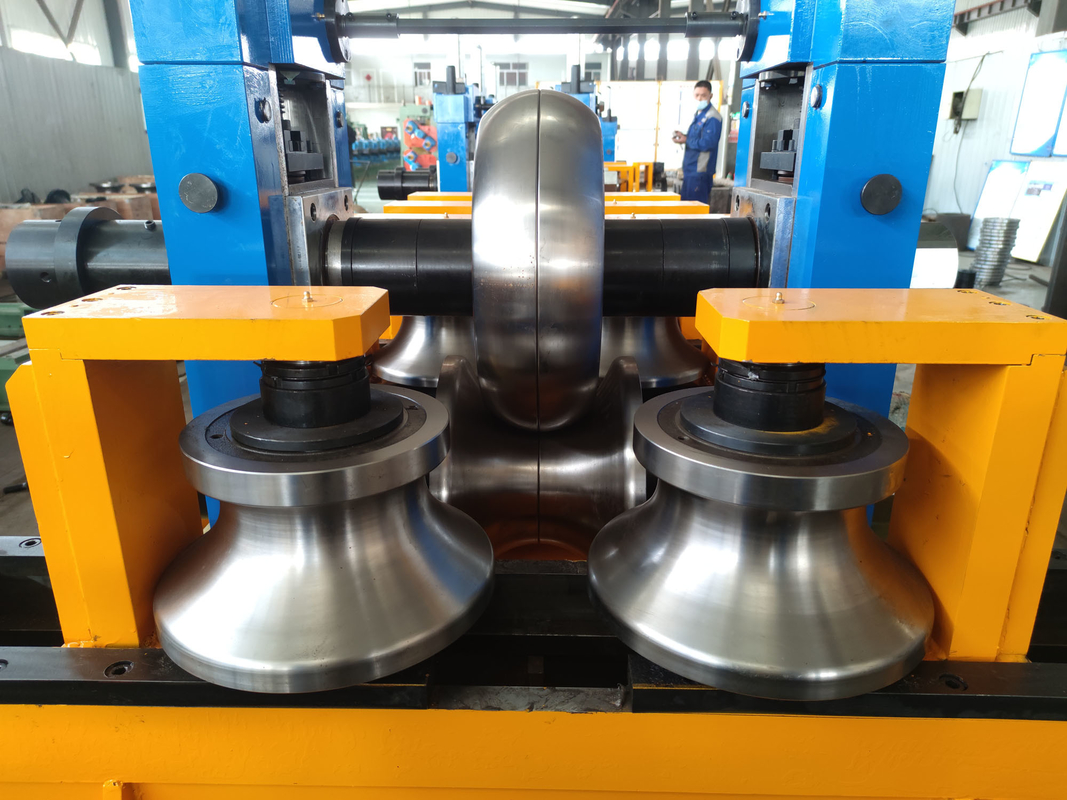

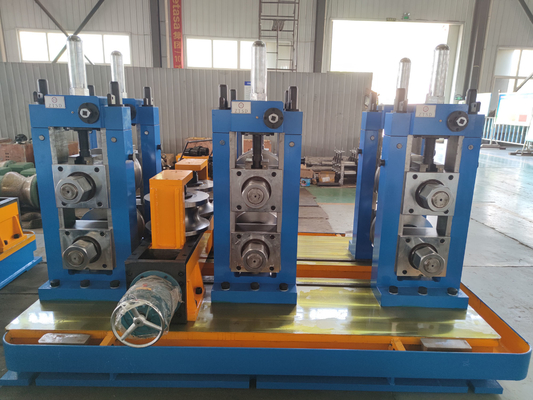

우리 공장 정밀 파이프 밀
