생산 이름: | 큰 Dia 530 Mm 둥근 Api 자동적인 관 분쇄기 고주파에 의하여 용접되는 관 분쇄기 | 파이프 직경: | 325mm-530mm |
---|---|---|---|
제품 속도: | 최대 25m/분 | 재료: | 탄소강, 스테인리스강, 저합금강 |
절단 톱: | 마찰 톱 절단 | 파이프 두께: | 4.0-9.0mm |
판매 후 서비스 제공: | 시운전 및 교육 | 전압: | 380V |
키워드: | 고주파 용접 파이프 밀 | ||
하이 라이트: | Api 자동 튜브 밀,Dia 530Mm 자동 튜브 밀,Dia 530Mm 용접 파이프 밀 |

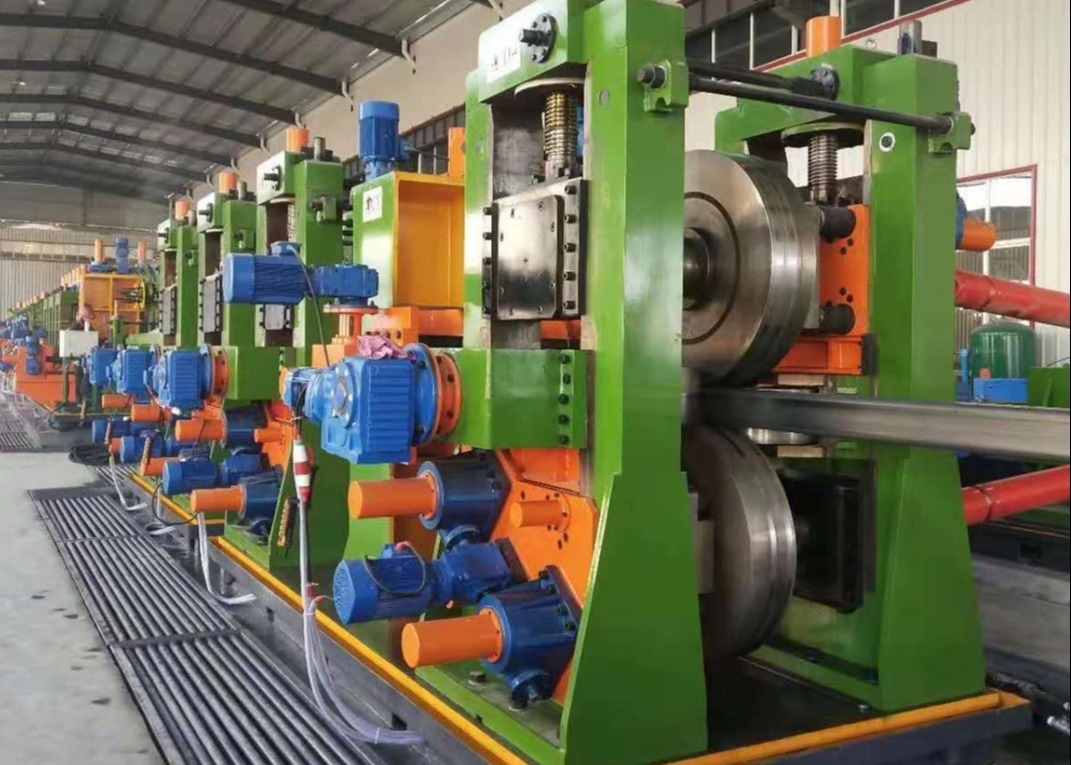

530 고주파 용접 파이프 밀 라인은 원형 파이프(Diaφ325-530mm, 두께 4-9mm)를 생산하도록 설계되었습니다.
FFX 성형 사용: 이 장비에서는 가장 경제적이고 합리적인 성형 공정을 사용하여 이음새가 있는 튜브로 연속적이고 부드럽게 구부립니다.전체 롤 구조의 특수 설계 및 조정으로 인해 롤을 교체할 필요 없이 모든 제품 크기 및 사양의 성형에 적응할 수 있습니다.
YB189-64 표준 준수
(1) 재질: 저탄소강 및 저합금 구조용 강
(2) 기계적 성질: σb≤520Mpa,σs≤340MPa
(3) 스트립 폭: 1020~1665mm
(4) 스트립 두께: 4~9mm
(5) 스틸 스트립 코일: 코일의 내경: φ508~φ760mm
코일의 외부 직경: φ1500~φ2100mm
(6) 코일 무게: ≤30T
(1) 파이프 크기: 원형: φ325~φ530mm
(2) 파이프의 벽 두께: 4~9mm
(3) 고정 절단 길이: 6~12m
(4) 파이프 절단 정밀도: ±3mm
재료 (강철 코일) → uncoiler → 전단 및 용접기 → 수평 (또는 케이지) 어큐뮬레이터 → 성형 밀 → HF 토양 용접기 → 사이징 밀 → 대략 교정 (칠면조 머리) → 기계 절단 → 런 아웃 테이블
모델 | 직경 범위 | 파이프 두께 | 라인 속도(m/min) |
HG20 | 8-25.4MM | 0.3-1.2MM | 120 |
HG32 | 10-32MM | 1.4-1.5MM | 120 |
HG50 | 16-76MM | 0.7-2.5MM | 30-120 |
HG76 | 25-76MM | 1-4MM | 30-100 |
HG89 | 32-89MM | 1-4.5MM | 30-80 |
HG114 | 45-114MM | 1.5-5.0MM | 30-60 |
HG165 | 60-165MM | 3-7MM | 30-50 |
HG219 | 114-219MM | 4-8MM | 20-40 |
HG273 | 114-273MM | 4-10MM | 15-30 |
HG325 | 165-325MM | 4-10MM | 10-30 |
HG426 | 165-426MM | 4-12.7MM | 8-25 |
HG508 | 219-508MM | 4-16MM | 8-20 |
