생산 이름: | 낮은 탄소 강철 낮은 합금 구조상 강철 63mm Dia 라운드를 위한 고주파에 의하여 용접되는 관 선반 | 파이프 직경: | 21~63mm |
---|---|---|---|
제품 속도: | 최대 50m/분 | 사각 파이프의 최대 두께: | 0.8-3.0mm |
certification: | CE ISO | 성형 속도: | 최대 80m/분 |
키워드: | 라운드용 고주파 용접 파이프 밀 | ||
하이 라이트: | 63mm 직경 용접 파이프 밀,50m/min 용접 파이프 밀,63mm 고주파 용접 파이프 밀 |
모델 | 지름(mm) | 두께(mm) | 속도(m/분) | 주력(kw) | HF용접기(KW) | 면적(m2) |
HG32 | 10-32 | 0.4-1.5 | 30-100 | 250 | 100 | 12x100 |
HG50 | 12-50 | 0.6-2.5 | 30-90 | 300 | 150 | 12x100 |
HG76 | 12-76 | 1-3 | 30-90 | 320 | 200 | 12x100 |
HG89 | 32-89 | 1-4 | 30-80 | 350 | 300 | 12x100 |
HG114 | 45-114 | 1.5-5.0 | 30-60 | 400 | 300 | 12x100 |
HG165 | 60-165 | 3-7 | 30-50 | 600 | 400 | 12x100 |
HG219 | 114-219 | 4-8 | 20-40 | 800 | 500 | 15x150 |
HG273 | 114-273 | 4-10 | 15-30 | 1000 | 600 | 18x160 |
HG325 | 165-325 | 4-10 | 10-30 | 1200 | 600 | 12x100 |
HG426 | 165-426 | 4-12.7 | 8-25 | 1400 | 800 | 12x100 |
HG508 | 219-508 | 4-16 | 8-20 | 2000년 | 1000 | 12x100 |

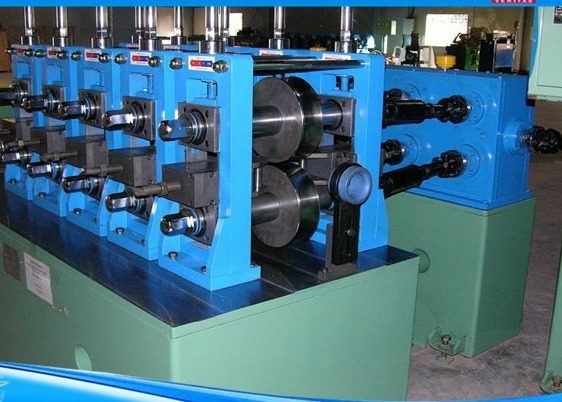

저탄소강 저합금 구조용강 63mm Dia High Frequency 용접 파이프 밀일반적 소개
1. 기계 일반 소개
용접 강관을 생산하도록 설계되었으며 원형 파이프, squre 파이프 및 변형 파이프를 포함합니다.
롤 패스 설계를 채택한 생산 라인은 양질의 가공 및 고정밀 조립으로 용접 강관을 제조할 수 있습니다.
2. 주요 매개변수 및 사양:
(1) 재료 사양: | |
기준 | YB189-64 표준 준수 |
재료 | 저탄소강 및 저합금 구조용 강 |
기계적 성질 | δs≤345Mpa δb≤610Mpa |
스트립 폭 | 50-200mm |
스트립 두께: | 1.5-4.0mm |
코일의 내경 | φ480~φ570mm |
코일의 외경 | φ1000~φ1800mm |
코일 무게 | ≤4.0T |
(2) 파이프 사양 | |
파이프 지름 |
정연한 관: 15x15-50x50mm 원형 파이프 17.2-60.3mm 두께: 1.5-4.0mm |
길이 | 6-12m |
파이프 절단 정밀도 | 0-6mm |
성형 속도 | 10-50m/분 |
(3) 구매자는 각자 공급해야 합니다 | |
작업장 | 60x6m, H>5m(크레인에서 지면까지) |
힘 | 약 1212KW 380V/50Hz/3상 |
순환 냉각수(전체 시스템) |
교류: 20T/h~30 T/h 수영장 용적:30m3 |
압축공기 (전체 시스템) |
흐름:5m3/분 압력: 5-7kg/cm2 |
기타 | 판매자는 목록을 제공합니다 |
