허베이 성 Co., 주식 회사를 제조하는 Tengtian에 의하여 용접되는 관 장비.
첫째로 질, 첫째로 고객
영업 및 지원:
|
제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | 고주파 용접 파이프 밀 114Mm 신속 변경 롤러 고주파 용접 파이프 밀 스트레이트 솔기 강철 | 장비 사양: | 고주파 및 정밀도 |
|---|---|---|---|
| 형성 방법: | 롤러 압착 | 보증: | 한 해 |
| 파이프재: | 강철 | 파이프 형상: | 라운드와 스퀘어 |
| 두께: | 1 . 5 밀리미터 - 5 . 0 밀리미터 | 파이프 직경: | 45 - 114 |
| 원료: | 강철 | 키워드: | 고주파 용접 파이프 밀 |
| 강조하다: | 114mm 고주파 파이프 밀,빠른 변경 고 주파수 튜브 밀,114Mm hf 튜브 밀 |
||

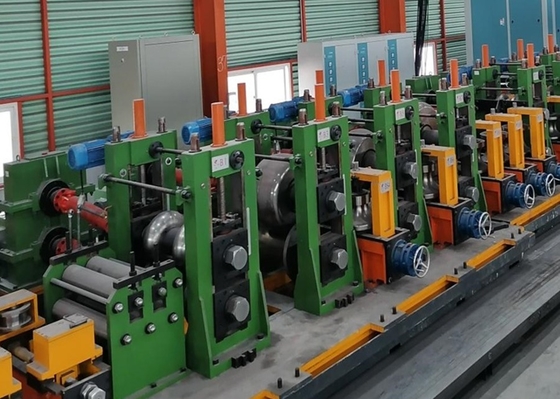

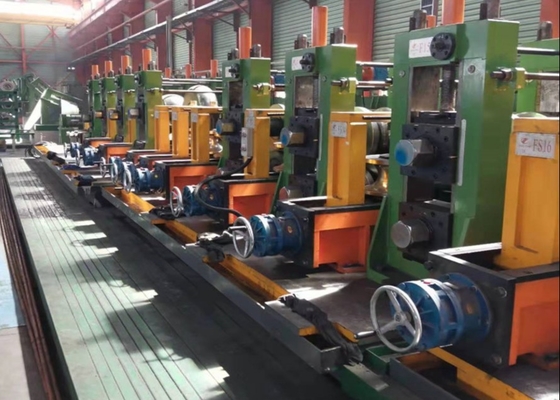

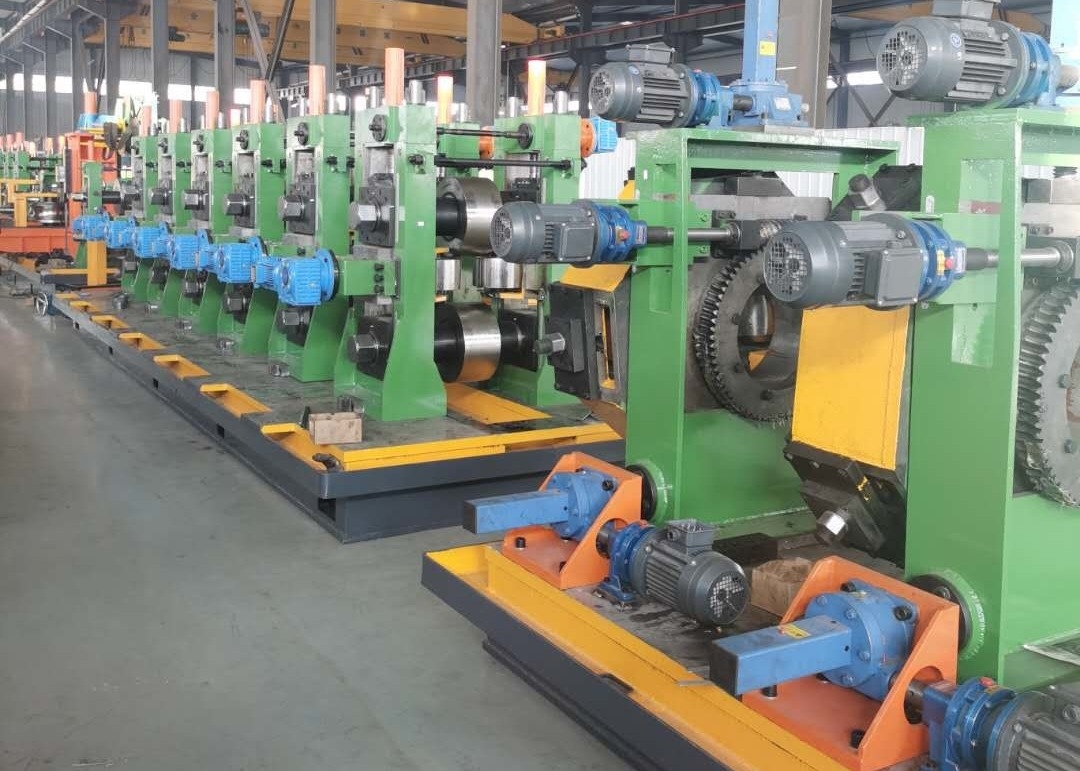

114 고 주파수 용접 파이프 공장 라인은 용접 철강 파이프를 제조하는 데 사용됩니다.우리의 혁신적인 디자인 생산 라인 및 생산 라인의 각 단위는 경제적뿐만 아니라 실용적입니다.
파이프 크기: 76 - 114mm 파이프 두께: 1.5 - 4.0mm
로딩 차 → 릴링 → 평평화 → 끝 셰어 & 부트 용접 → 축적기 → 형성 → 고주파 인덕션 용접→ 외부 부러 제거 → 냉각 → 사이징 → 절단 → 레이아웃 테이블
| - 아니 | 이름 |
| 1 | 롤을 풀기 |
| 2 | 직렬 & 평준 |
| 3 | 자동 절단 및 용접 |
| 4 | 피드러 및 펀싱 기계 |
| 5 | 자동형조 및 크기를 조정하는 부품 |
| 6 | 절단기 |
| 7 | 포장 및 팔레티화 |
(1) 재료 사양:
| 소재 | 저탄소 강철 진료 및 탄소 강철 튜브 |
| 기계적 특성 | σb≤520Mpa,σs≤340MPa |
| 스트립 너비 | 230~360mm |
| 스트립 두께 | 1. 5 - 4. 0 mm |
| 코일 ID | 520~580mm |
| 코일 과다 복용 | 1000~1600mm |
| 코일 무게 | ≤ 7T |
(2) 용접 파이프 사양
| 파이프 직경 | Φ 76?? φ 114mm |
| 파이프 두께 | 1. 5 - 4. 0 mm |
| 파이프의 끝 길이가 | 4~6m |
| 절단 길이 정확도 | ± 3mm |
| 형성 속도 | 40~50m/min |
(3) 전력, 물 및 공기 공급
| 1 | 힘 | 선의 전력 부피 | 약.800KW |
| 전력 공급원 | 415V/50Hz/3단계 | ||
| 2 | 순환 냉각 물 | 흐름 | 30T/h ∙40 T/h |
| 풀 부피 | 60m3 | ||
| 3 | 압축 공기 | 흐름 | 5m3/분 |
| 압력 | 5~7kg/cm2 |
(4) 작업실 필요: 100m × 6m,최소 5m 높이
경고:실험시간에 따라 변경할 수 있습니다.
