제품 상세 정보:
결제 및 배송 조건:
|

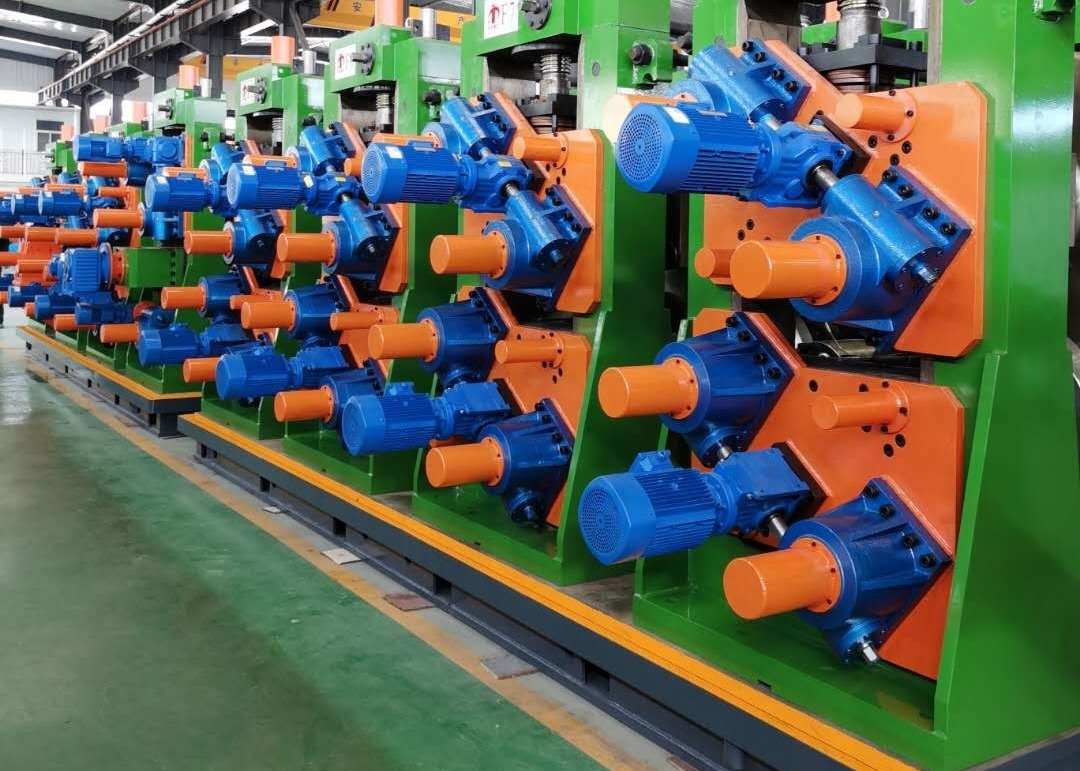

생산 이름: | 최대 속도 120m/최소한도 두께 2-8 mm 용접 파이프 만드는 기계 녹색 용접 관 분쇄기 라인 | 신청: | 천연 가스, 배수관, 3NB 튜브 생산 |
---|---|---|---|
전압: | 380V/220V | 파이프 지름: | 55X55-160X160mm |
두께: | 0.7-2.5mm | 속도: | 25톤/시간 |
키워드: | 녹색 용접 튜브 밀 라인 | ||
하이 라이트: | 120m/최소 용접 파이프 만들기 기계,8Mm 용접 파이프 만드는 기계,120m/최소 용접 파이프 밀 |
Uncoiler→ Shear&welding machine→ Accumulator(Cage) → Forming machine→ HF welding→ Sizing machine→ Flying saw(Cold saw) → Run out table→hydro testing→API 표준을 위한 끝면 우리는 Hydro 테스트 장비와 같은 온라인 테스트 장비를 장착할 수 있습니다. 단면 장비, UT 테스트, ECT 테스트 등
이 기계는 국제 시장의 요구 사항을 충족하기 위해 FF 성형 기술과 결합된 당사 LW 시리즈 장치에 따라 자동 정사각형 및 직사각형 튜브 밀 라인을 개발했습니다. 냉간 성형 다점 사전 굽힘 공정 변형을 부드럽게 만들기 위해 채택되고 변형 응력이 집중되지 않으며 강관의 강도가 향상됩니다.성형 공정은 결합 금형 설계를 채택하고 금형 세트는 지정된 범위 내에서 모든 사양의 직사각형 강관을 생산할 수 있습니다.롤을 완전히 공유하고 롤을 90%까지 절약할 수 있으며 롤 교체 시간을 90%까지 줄일 수 있고 생산 능력을 80%까지 늘릴 수 있어 다양한 품종과 소량 배치의 생산 모드를 충족할 수 있습니다.
재료 사양
YB189-64 표준 준수 | |
재료 | 저탄소강 및 저합금 구조용 강 |
기계적 성질 | σb≤380Mpa, σs≤275MPa |
스트립 폭 | 50~240mm |
스트립 두께 | 0.4~2.75mm |
코일의 ID | Φ508mm |
코일의 OD | φ1800mm |
코일 무게 | ≤3.0T |
용접 파이프 사양
원형 파이프 직경 | 55X55-160X160mm |
파이프 두께 | 0.4-2.75mm |
마감 파이프 길이 | 4-6m |
절단 길이 정확도 | ±2mm |
성형 속도 | 60-120m/분 |
전력, 수도 및 공기 공급
힘 | 라인의 파워 볼륨 | 약 600KW |
전원 | 380V/60Hz/3상 | |
순환 냉각수 | 흐름 | 20T/h~30T/h |
풀 볼륨 | 30m3 | |
압축공기 | 흐름 | 5m3/분 |
압력 | 5~11kg/cm2 |
작업장은 필요합니다:
너비 6m, 길이 70m, 천장 레일에서 지면까지 최소 5m 높이. |
1.) 우리는 이 기계를 올바른 방법으로 작동하는 방법을 작업자에게 설치하고 교육할 엔지니어를 보낼 것입니다.
2.) 보증팀
1년 품질 보증, 평생 보증 수리.품질 보증 기간 내에는 사람의 실수로 인한 고장을 제외하고 무상으로 부품을 수리해 드립니다.품질 보증 기간이 지난 후에는 예비 부품 비용만 청구하십시오.
3.) 사전 판매 및 사후 판매 서비스를 제공합니다.
전 판매 서비스: 작업장 디자인 및 생산 출력 디자인
판매 후 서비스: 설치 및 교육, 작업을 위한 숙련된 엔지니어.
4.) 우리는 또한 몇 달 또는 1년 동안 당신을 위해 일하는 엔지니어를 보낼 수 있습니다.엔지니어는 출력을 개선하고 낭비를 줄이며 비용을 줄이는 데 도움을 줄 것입니다.
5.) 우리는 스테인리스 강관 제작/탄소 강관 제작을 위한 전체 프로젝트에 대한 사전 판매 서비스 설계를 제공합니다.
6.) 우리는 적재 및 운송에 대한 책임이 있습니다.
