| 원래 장소: | 중국 |
| 브랜드 이름: | TENGTIAN |
| 인증: | ISO9001.BV,CE |
| 모델 번호: | 76 |
Uncoiler→ Shear&welding machine→ Accumulator (Cage) →Forming machine→ HF welding→ Sizing machine→ Flying saw (Cold saw) → Run out table→hydro testing→end facing for API standard we can equiped online testing equipments, 수력 테스트 장비, 끝으로 직면한 장비, UT 테스트, ECT 테스트 등

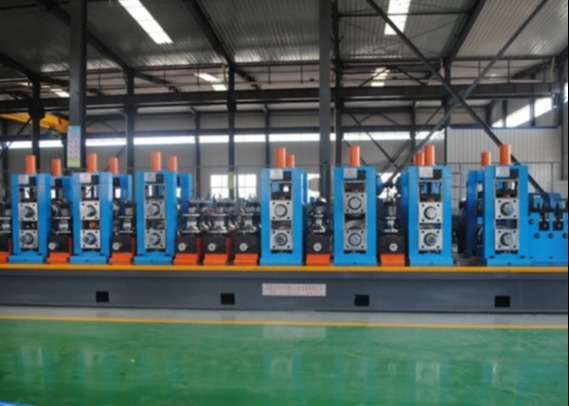

76 고 주파수 직렬 용접 파이프 공장 라인은 용접 철강 파이프를 제조하는 데 사용됩니다.우리의 혁신적인 디자인 생산 라인 및 생산 라인의 각 단위는 경제적뿐만 아니라 실용적입니다.
둥근 파이프 크기: 16~76mm 둥근 파이프 두께:00.4-2.75mm
정사각형 파이프 크기:15×15--60×60mm 정사각형 파이프 두께: 0.4-2.0mm
시장의 요구에 따라 우리는 표준 모델을 제공 합니다.생산 범위와 주요 기술 조정 될 수 있습니다 당신의 회사가 특별한 요구 사항을 가지고 가정.
소재 사양
| YB189-64 표준에 부합합니다. | |
| 소재 | 낮은 탄소 강철 및 낮은 합금 강철 |
| 기계적 특성 | σb≤380Mpa,σs≤275MPa |
| 스트립 너비 | 50~240mm |
| 스트립 두께 | 00.4 ∼ 2.75mm |
| 코일 ID | Φ508mm |
| 코일 과다 복용 | φ1800mm |
| 코일 무게 | ≤3.0T |
용접 파이프 사양
| 둥근 파이프 지름 | Φ16·φ76mm |
| 파이프 두께 | 00.4-2.75mm |
| 파이프의 끝 길이가 | 4~6m |
| 절단 길이 정확도 | ±2mm |
| 형성 속도 | 60~120m/min |
전력, 물 및 공기 공급
| 힘 | 선의 전력 부피 | 약 600KW |
| 전력 공급원 | 380V/60Hz/3단계 | |
| 순환 냉각 물 | 흐름 | 20T/h ∙30 T/h |
| 풀 부피 | 30m3 | |
| 압축 공기 | 흐름 | 5m3/min |
| 압력 | 5~11kg/cm2 |
작업실은 다음을 요구합니다.
| 6m 너비, 70m 길이, 천장 레일에서 지상까지 적어도 5m 높다. |
