| 원래 장소: | 중국 |
| 브랜드 이름: | TENGTIAN |
| 인증: | ISO/BV/CE |
| 모델 번호: | 60 |
| 속성 | 값 |
|---|---|
| 생산 이름 | 산업용 ERW 파이프 밀 고주파 용접 파이프 제조 기계 밀 |
| 파이프 모양 | 원형, 사각형 |
| 파이프 직경 | 16 - 76 mm |
| 두께 | 0.7 - 2.5 mm |
| 색상 | 파란색과 흰색 |
| 속도 | 30 - 120m/분 |
| 재료 | 아연 도금 강철 |

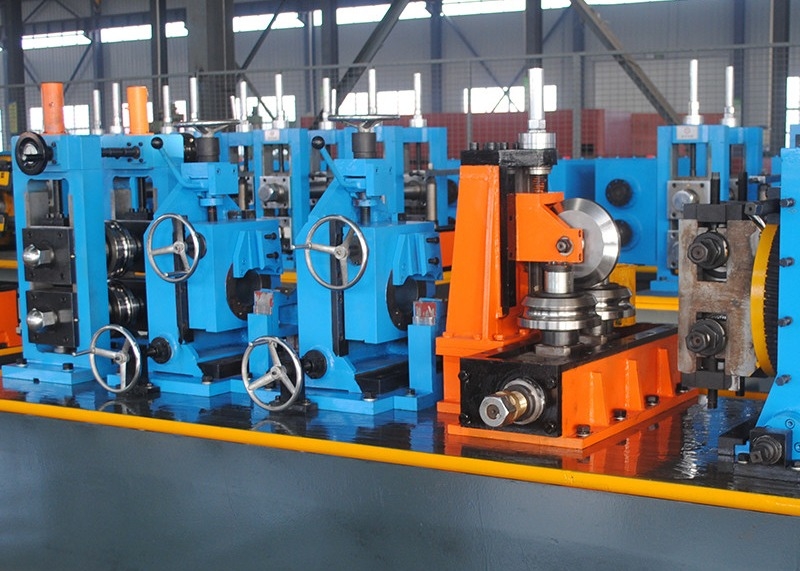

고주파 용접 파이프 기계는 독특한 용접 방식으로 구별되는 스트레이트 심 용접 파이프 기계입니다. 당사의 60 고주파 스트레이트 용접 파이프 밀 라인은 국내외 소스의 고급 파이프 제조 기술을 통합하여 경제적이고 실용적인 혁신적인 설계를 제공합니다.
| 표준 | 재료 | 기계적 특성 | 스트립 폭 | 스트립 두께 | 코일 치수 | 코일 무게 |
|---|---|---|---|---|---|---|
| YB189-64 | 저탄소강 및 저합금 구조강 | σb≤380Mpa, σs≤275MPa | 50～190mm | 0.7～2.0mm | Φ508mm I.D, φ1800mm O.D | ≤3T |
| 원형 파이프 직경 | 파이프 두께 | 완성 파이프 길이 | 절단 길이 정확도 | 성형 속도 |
|---|---|---|---|---|
| Φ16～φ60mm | 0.7-2.0mm | 4-6m | ±2mm | 40-120m/분 |
| 모델 | 직경 범위 | 파이프 두께 | 성형 속도 (m/분) | 모터 전력 (KW) | 기계 면적 (m³) |
|---|---|---|---|---|---|
| HG20 | 8-20MM | 0.3-1MM | 30-120 | 55 | 7×50 |
| HG32 | 12-32MM | 0.3-2.0MM | 30-120 | 75 | 7×50 |
| HG50 | 16-50MM | 0.8-2.5MM | 30-110 | 110 | 7×60 |
| HG60 | 20-60MM | 0.8-3MM | 30-100 | 132 | 7×65 |
| HG76 | 12-76MM | 1-3MM | 30-100 | 320 | 8×80 |
| HG89 | 32-89MM | 1-4MM | 30-80 | 350 | 8×80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30-60 | 400 | 10×100 |
| HG165 | 60-165MM | 3-7MM | 30-50 | 600 | 10×110 |
| HG219 | 114-219MM | 4-8MM | 20-40 | 800 | 12×150 |
| HG273 | 114-273MM | 4-10MM | 15-30 | 1000 | 18×160 |
| HG325 | 165-325MM | 4-12MM | 10-30 | 1200 | 18×180 |
| HG426 | 165-426MM | 4-16MM | 8-25 | 1400 | 18×180 |
| HG508 | 219-508MM | 4-20MM | 8-20 | 2000 | 21×180 |
