| 원래 장소: | 중국 |
| 브랜드 이름: | TENGTIAN |
| 인증: | CE ISO9000 BV |
| 모델 번호: | 60 |

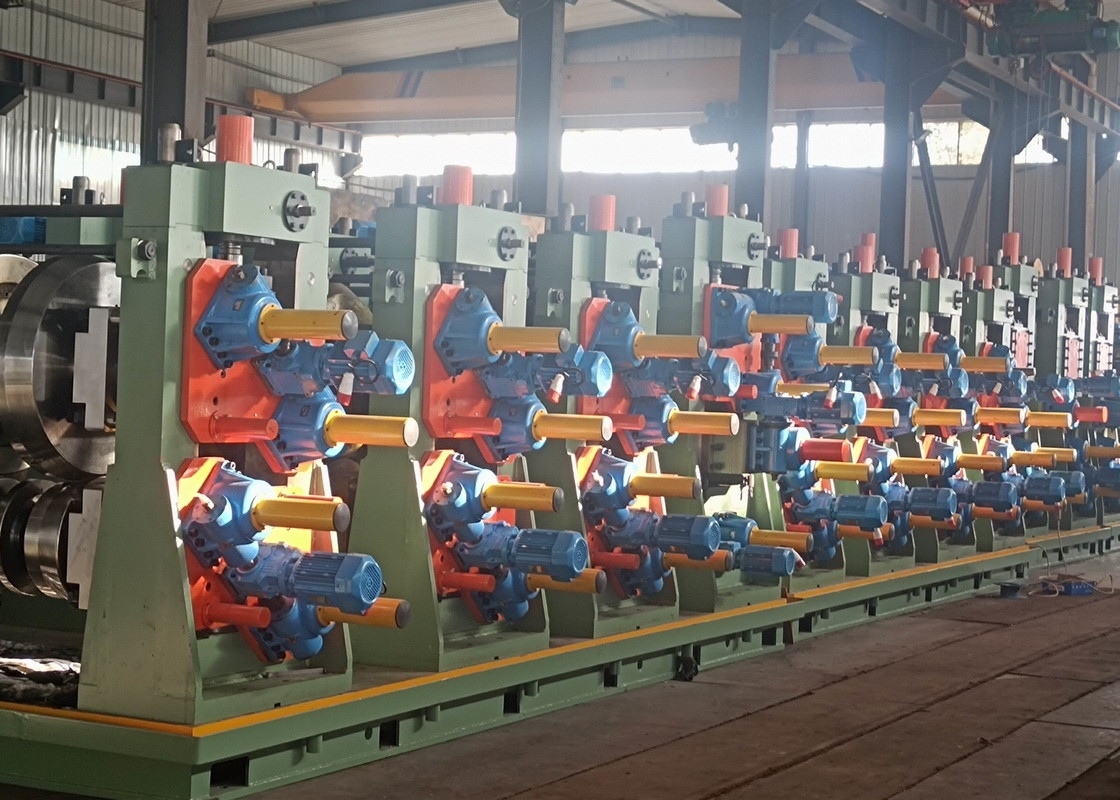

60 고주파 용접 파이프 공장 라인은 용접 철강 파이프 제조에 사용됩니다.Pipe 용접기는 용접 된 파이프와 그에 따른 정사각형 파이프 및 프로파일 파이프 생산에 사용됩니다. 장비의 구성은 열기부터 절단 자루까지입니다.롤링 속도는 파이프 지름과 벽 두께의 적절한 범위 내에서 그에 따라 조정 될 수 있습니다.
(1) 재료 사양:
| 소재 | 저탄소 강철 진료 및 탄소 강철 튜브 |
| 기계적 특성 | σb≤520Mpa,σs≤340MPa |
| 스트립 너비 | 100~190mm |
| 스트립 두께 | 0.6~3.5mm |
| 코일 ID | Φ 480~510mm |
| 코일 과다 복용 | φ 1000~1600mm |
| 코일 무게 | ≤ 4T |
(2) 용접 파이프 사양
| 파이프 직경 | Φ 25~ φ 60mm |
| 파이프 두께 | 0.6~3.5mm |
| 파이프의 끝 길이가 | 4~6m |
| 절단 길이 정확도 | ± 3mm |
| 형성 속도 | 20~70m/min |
⑶작업실 요구: 100m X 8m,최소한 5m 높이의
경고:실험시간에 따라 변경할 수 있습니다.
1, 파이프 밀의 사용 설명서 (수급 시간 한 달 전에 제공)
2, 검사 증명서 (수급 시 제공)
3, 로딩 주문 (배송 시 제공)
4, 레이아웃 드라잉 (배송 시간 한 달 전에 제공)
5, 토지 기지 도면 (배송 시간 한 달 전 제공)
6, 전기 원리 다이어그램
7, 전체 조립 라인의 각 단위의 도면
8, 취약한 부분의 부분 다이어그램
