허베이 성 Co., 주식 회사를 제조하는 Tengtian에 의하여 용접되는 관 장비.
첫째로 질, 첫째로 고객
영업 및 지원:
|
제품 상세 정보:
결제 및 배송 조건:
|
| 프로덕션명: | 큰 탄소 강관 선 직경 325mm - 530mm 속도 25m/분 용접된 관 분쇄기 기계 | 파이프 직경: | 325mm-530mm |
|---|---|---|---|
| 제품 속도: | 최대 25m/분 | 소재: | 탄소강, 스테인레스 강, 저합금강 |
| 절삭 톱: | 마찰은 잘리는 것을 봤습니다 | 관두께: | 4.0-9.0mm |
| 전압: | 380v | 핵심 단어: | 속도 25m / min 용접 튜브 밀 기계 |
| 강조하다: | 지름 325 밀리미터 탄소강 관 분쇄기,큰 탄소강 관 분쇄기,지름 530 밀리미터 용접관 공장 |
||

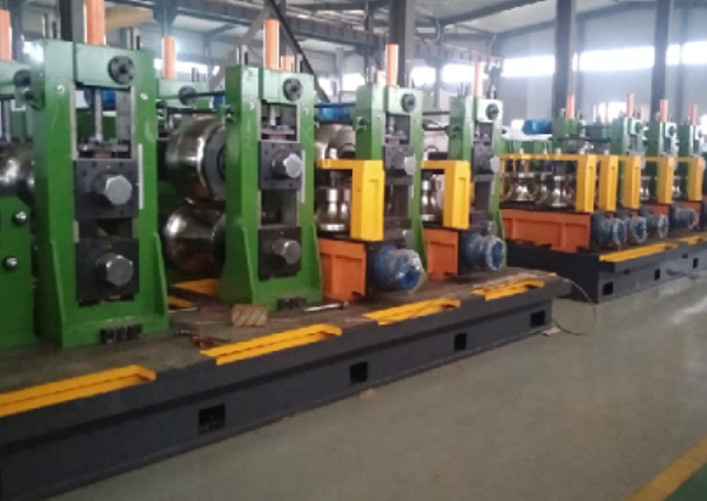

HG530 고 주파수 용접 파이프 밀 라인은 둥근 파이프 (Diaφ325-530mm, 두께 4-9mm) 를 생산하도록 설계되었습니다.
FFX 폼핑 을 사용 한다. 이 장비 에서 가장 경제적이고 합리적인 폼핑 과정 을 사용 하여 매듭 된 튜브 로 계속적이고 부드럽게 구부린다.전체 롤 구조의 특수 설계와 조정, 그것은 롤을 교체 할 필요없이 모든 제품 크기 및 사양의 형성에 적응 할 수 있습니다.
닫힌 구멍 타입 프레임 부분은 3 프레임 4 높이의 롤링 밀이며, 롤은 다른 제품 외부 지름에 따라 교체해야합니다.사양의 신속한 변경을 촉진하기 위해, 닫힌 구멍형 프레임 프레임은 특별히 설계되어 특별한 교체 프레임에 설치됩니다.기저와 구동 부분과의 연결 및 분리 hidraulic 압력으로 구동, 그리고 교체 수십 분 안에 완료 될 수 있습니다.
소재 (제철 코일)→제어기→세어 및 용접기→평면 (또는 케이지) 축전기→조형 공장→HF 토양 용접기→대량화 공장→대칭 정렬 (토리 머리)→단장 기계→판 테이블
| 톱니 톱니 | 7 |
| 크기를 측정하는 공장 | 5 |
| 셰프트 재료 | 40Cr |
| 둥근 파이프 지름 | 19~76mm |
| 둥근 파이프 두께 | 10.5-3.0mm |
| 정사각형 파이프 크기 | 15×15-60×60mm |
| 정사각형 파이프 두께 |
10.5-2.0mm
|
| 모델 | 지름 범위 | 파이프 두께 | 라인 속도 (m/min) |
| HG20 | 8-25.4MM | 00.3-1.2MM | 120 |
| HG32 | 10~32MM | 10.4-1.5MM | 120 |
| HG50 | 16~76MM | 00.7-2.5MM | 30~120 |
| HG76 | 25~76MM | 1~4MM | 30-100 |
| HG89 | 32~89MM | 1-4.5MM | 30~80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30-60 |
| HG165 | 60~165MM | 3-7MM | 30~50 |
| HG219 | 114-219MM | 4-8MM | 20~40 |
| HG273 | 114-273MM | 4~10MM | 15-30 |
| HG325 | 165-325MM | 4~10MM | 10-30 |
| HG426 | 165-426MM | 4~12.7MM | 8~25 |
| HG508 | 219~508MM | 4~16MM | 8-20 |
we Shall be responsilbe for quality problem resulted from design and manufacture with one year after successfull installation and debugging and all the expenses for replacing parts and components( exclude human factors and vulerable components ) shall be born by us !
1) 공장은 설치 및 테스트 운영을 위해 1-2 기술 엔지니어를 보낼 것입니다.
2) 공급자로부터 제공되는 장비 재료에 따라 구매자가 책임지는 사이트, 장비 기초, 냉각 구조물 등 설치 장비 (엘리베이터 장비,도구 등.), 설치 용품 (선, 드라이브 파이프, 물 파이프 등), 구매자가 배치 한 인력.
3) 구매자는 장비 인터페이스 커넥터에 대한 전력 공급, 물 공급 및 가스 공급에 책임이 있습니다.
4) 구매자 준비 메모
