| 원래 장소: | 중국 |
| 브랜드 이름: | TENGTIAN |
| 인증: | CE ISO9000 BV |
| 모델 번호: | HG300x300 |

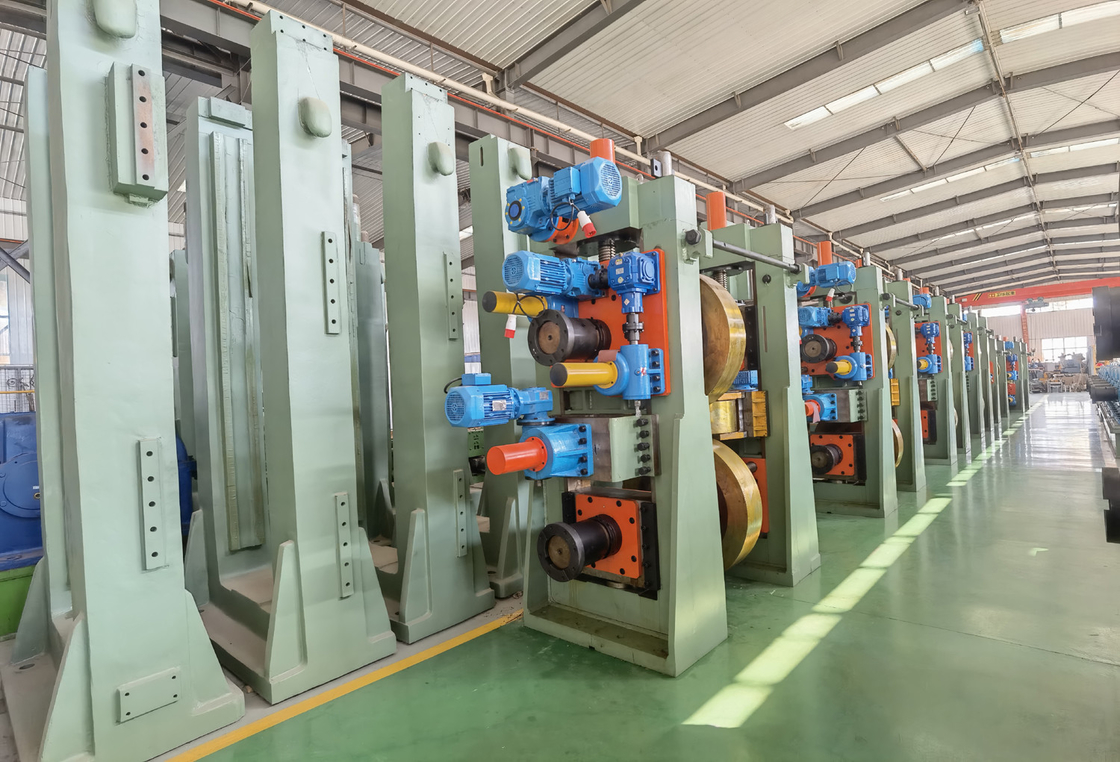

ERW 파이프 밀 일반 소개
용접 된 철강 파이프 생산을 위해 설계되었습니다. 쿼어 파이프와 변형 된 파이프를 포함합니다. 전체 라인은 하나의 롤러 세트를 사용합니다. 자동 PLC 제어로 크기를 조정합니다.
롤 패스 디자인을 채택하여 생산 라인은 양질의 가공과 고 정밀 조립으로 용접 된 철 파이프를 제조 할 수 있습니다.
정사각형 파이프: 100x100 150x150 200x200 300x300mm
레크 파이프:120x80 140x60 200x100 250x150 400x200mm
두께:10-12mm
|
(1)물질 사양: |
|
|
표준 |
국제 표준 튜브 밀링 기계 |
|
소재 |
진료제철 |
|
기계적 특성 |
σb≤520Mpa,σs≤365MPa |
|
스트립 너비 |
400~1200mm |
|
스트립 두께: |
10-12mm |
|
코일 내부 지름 |
Φ508mm |
|
코일 외부 지름 |
Φ1300·φ2000mm |
|
코일 무게 |
≤20T |
|
(2) 파이프 사양 |
|
|
파이프 직경 |
정사각형 파이프: 100x100-200x200mm |
|
길이 |
6~12m |
|
파이프 절단 정밀 |
0-6mm |
|
형성 속도 |
최대 50m/min 1mm 두께 |
|
(3) 구매자는 스스로 공급해야 합니다. |
|
|
작업장 |
60x12m, H>5m (크레인에서 지상) |
|
힘 |
약 3500KW 380V/60Hz/3단계 |
|
순환 냉각 물 (전 시스템) |
흐름:30+30 CBM |
|
압축 공기 |
흐름:5m3/min |
|
케이블 |
내 기계 밖의 모든 케이블은 기계 수리 장소에서 구입합니다. |
스티어 스틸로 코일→불코일러 →끝 직렬기→평화기→세어 웨일더→저장 재료 단위 →형,접속,냉각,정확 파이프 직선 크기 →정확 파이프 길이 크기,컷→검사 →패킹
