허베이 성 Co., 주식 회사를 제조하는 Tengtian에 의하여 용접되는 관 장비.
첫째로 질, 첫째로 고객
영업 및 지원:
|
제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | 고 주파수 용접 파이프 밀 1mm 직접 톱니 용접 철강 파이프 밀 자동 패키지 및 묶음 | 코일 무게: | ≤1.5T |
|---|---|---|---|
| 코일 두께: | 1-3 밀리미터 | 코일폭: | 45-120mm |
| 내경: | 80~520mm | 외부 지름: | 1000~1600mm |
| 속도: | 최대 90m/분 | 보증: | 한 해 |
| 소재: | 낮은 탄소 HRC | 키워드: | 고주파 용접 파이프 밀 |
| 강조하다: | 직선 이음부 용접 스틸 파이프 밀,1 밀리미터 강관 공장,관 분쇄기를 용접하는 1 밀리미터 고주파 |
||
직접 웰딩 파이프 자동 팩 및 펀들 높은 주파수 웰딩 파이프 밀

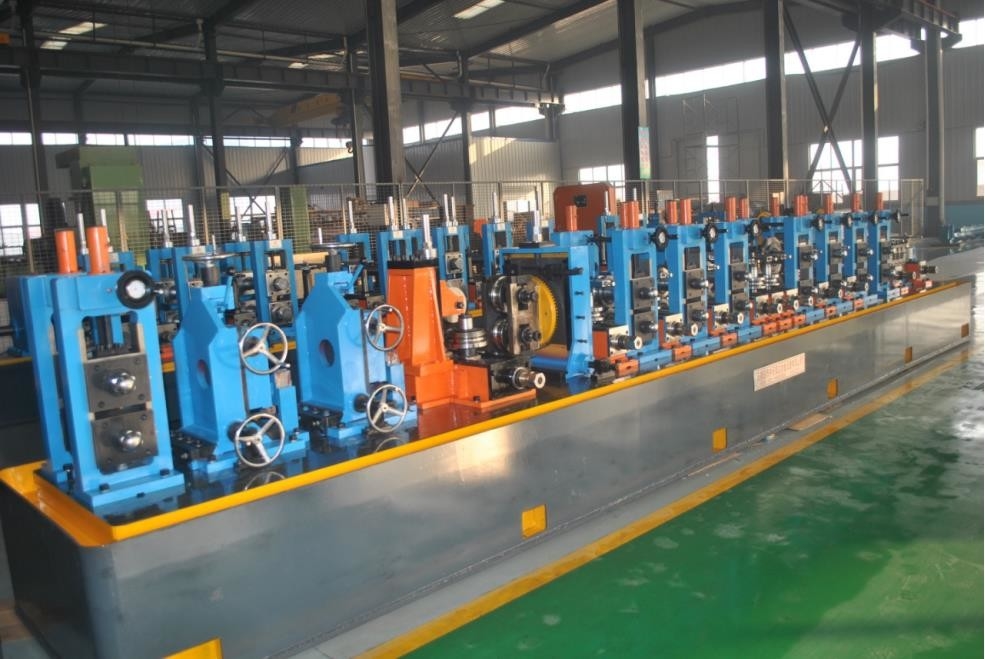

HG 76.2 고 주파수 용접 파이프 생산 라인은 직경 Ф19-Ф76.2mm의 용접 파이프와 벽 두께 2.0-4.0mm 및 정사각형 파이프 15x15-60x60mm, 두께 2.0-4.0mm를 생산하도록 설계되었습니다.롤 패스 디자인 채택, 생산 라인은 우수한 품질의 가공과 높은 정밀성 조립으로 용접 된 철강 파이프를 제조 할 수 있습니다.
설계 지침에 따르면 운영 특성 및 환경 및 안전성 및 생산 특성을 개선하여 높은 효율성을 보장하기 위해 롤러의 비용을 줄입니다.HG 76.2 생산 라인은 이중 반지름 구멍 디자인을 채택합니다..
1주요 매개 변수 및 사양
| 소재 사양 | YB189-64 표준에 부합합니다. |
| 소재 | 낮은 탄소 강철 및 낮은 합금 강철 |
| 기계적 특성 | σb≤ 520Mpa,σs≤365MPa |
| 스트립 너비 | 60~240mm |
| 스트립 두께 | 2~4mm |
| 코일 내부 지름 | 480~520mm |
| 코일 외부 지름 | 1000~1800mm |
| 코일 무게 | ≤ 3T |
| 용접 파이프 사양 |
원형 파이프 지름:φ19-φ76.2mm 2 ~ 4mm 정사각형 파이프: 15 x 15 ~ 60 x 60mm 2 ~ 4mm |
| 고정된 절단 길이 | 4~6m |
| 파이프 절단 정밀 | 0~3mm |
| 형성 속도 | 20~130m/min |
2. 프로세스 흐름
1코일 로딩
2롤링
3절단 및 용접
4수평 나선 축전
5. 형성
6HF 용접
7빗방울
8냉각
9크기
10펴는 것
11냉면 절단톱
12전송
13포장
14보관
3장비 원칙
높은 주파수 직접 꿰매 웰드 파이프 생산 라인은 철강 벨트 공급 장치의 사양입니다, 롤을 통해 철강 튜브 billet로 굽혀 올립니다,그리고 그 다음 가까이 효과와 피부 효과의 높은 주파수를 사용 스트립 가장자리를 웰딩 온도에 즉각적인 난방, 그리고 압축 롤러의 작용 하에 완전한 용접, 그 다음 물 냉각, 사이즈 및 철강 파이프의 필요한 사양에 따라 정렬.각 단위의 제품 라인은 소화 및 흡수 국내 및 해외 유사한 장비에 기초, 중국의 국가 조건, 혁신적인 디자인, 편리한 운영 및 유지 보수, 간단한 결합. 기계는 높은 가공 품질과 조립 정밀도를 가지고,그리고 합리적인 롤 패스를 채택하여 높은 정밀도로 전기 용접 철 파이프를 생산 할 수 있습니다..
