| 원래 장소: | 중국 |
| 브랜드 이름: | TENGTIAN |
| 인증: | CE ISO9000 BV |
| 모델 번호: | HG76 |

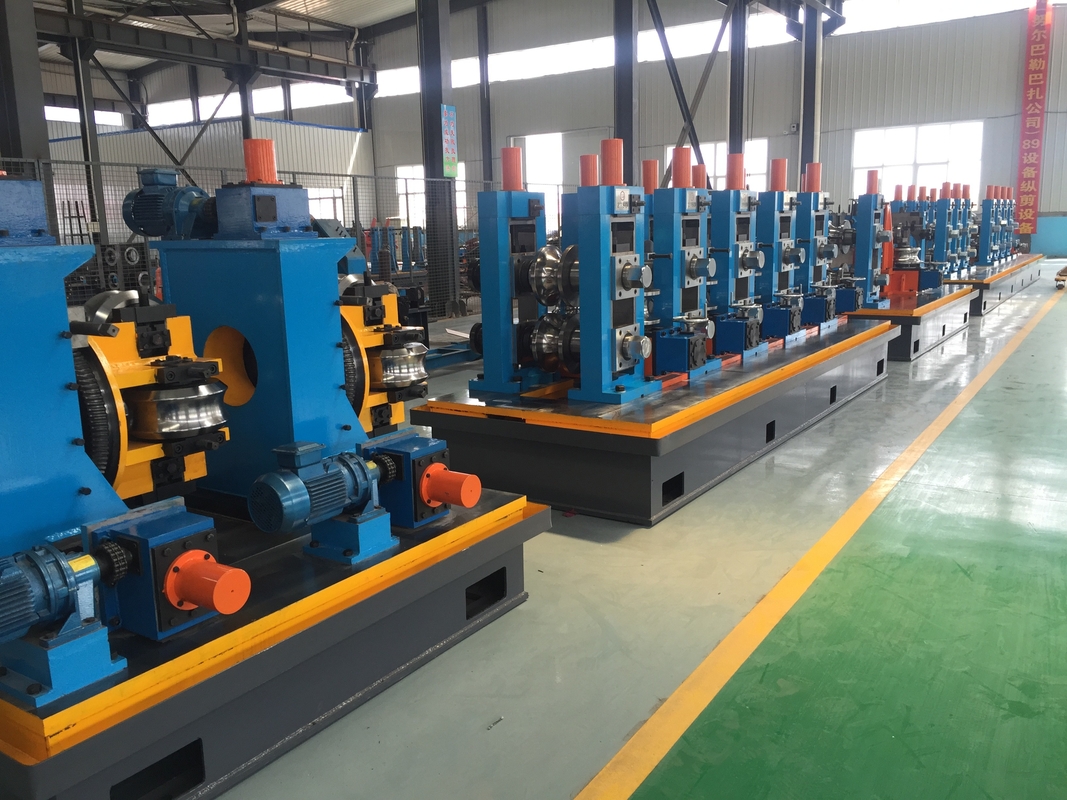

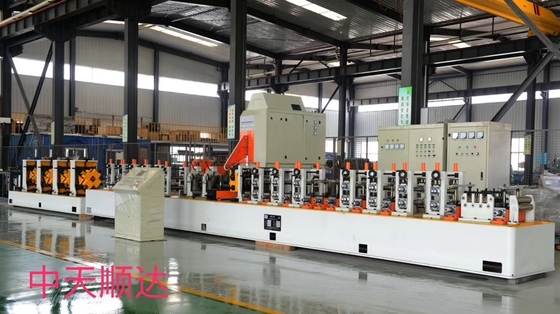

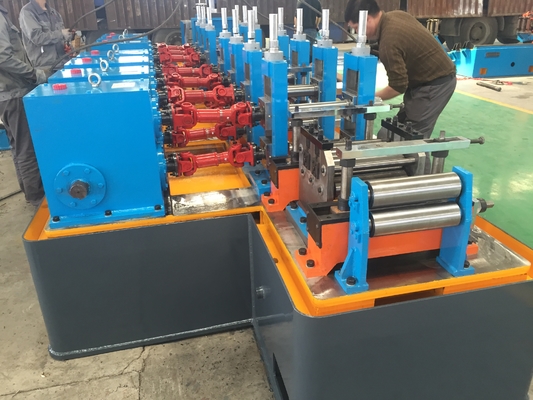

기계 일반 소개
용접 된 철강 파이프 생산을 위해 설계되었습니다. 둥근 파이프, 사각형 파이프 및 변형 된 파이프를 포함합니다.
롤 패스 디자인을 채택하여 생산 라인은 양질의 가공과 고 정밀 조립으로 용접 된 철 파이프를 제조 할 수 있습니다.
둥근 파이프:φ17,1;21,3;26,9;33,7;42,4;48,3;60.3;761mm
정사각형 파이프: 15x15; 20x20; 25x25; 30x30; 40x30; 40x40; 50x50; 60x60mm
리크 파이프:20x10;30x10;30x20;40x20;50x20;50x30;60x40;80x40mm
두께:1.35~3.6mm
|
(1)물질 사양: |
|
|
표준 |
국제 표준 튜브 밀링 기계 |
|
소재 |
진료제철 |
|
기계적 특성 |
σb≤520Mpa,σs≤365MPa |
|
스트립 너비 |
60~240mm |
|
스트립 두께: |
1.35-3.6mm |
|
코일 내부 지름 |
Φ508mm |
|
코일 외부 지름 |
Φ1300·φ2000mm |
|
코일 무게 |
≤5T |
|
(2) 파이프 사양 |
|
|
파이프 직경 |
둥근 파이프: 20~76mm |
|
길이 |
6~12m |
|
파이프 절단 정밀 |
0-6mm |
|
형성 속도 |
최대 100m/min 1mm 두께 |
|
(3) 구매자는 스스로 공급해야 합니다. |
|
|
작업장 |
60x12m, H>5m (크레인에서 지상) |
|
힘 |
약.2500KW 380V/60Hz/3단계 |
|
순환 냉각 물 (전 시스템) |
흐름:30+30 CBM |
|
압축 공기 |
흐름:5m3/min |
|
케이블 |
내 기계 밖의 모든 케이블은 기계 수리 장소에서 구입합니다. |
스티어 스틸로 코일→불코일러 →끝 직렬기→평화기→세어 웨일더→저장 재료 단위 →형,접속,냉각,정확 파이프 직선 크기 →정확 파이프 길이 크기,컷→검사 →패킹
