허베이 성 Co., 주식 회사를 제조하는 Tengtian에 의하여 용접되는 관 장비.
첫째로 질, 첫째로 고객
영업 및 지원:
|
제품 상세 정보:
결제 및 배송 조건:
|
| 머신명: | 사각 파이프를 위한 고주파 용접 파이프 밀 200x200x10mm 자동 튜브 밀 신속 변경 롤러 | 제품: | 정사각형 파이프 |
|---|---|---|---|
| 특징: | PLC 제어 | 소재: | 탄소강과 아연도강 |
| 다른 파이프: | 단지 사각 파이프 | 맥스 사이즈: | 200x200mm |
| 두께: | 10 밀리미터 | 길이: | 6-12m |
| 롤러: | 포함하세요 | 모델: | F200x200 |
| 키워드: | 고주파 용접 파이프 밀 | ||
| 강조하다: | 200x200x10mm 자동 관 분쇄기,급속한 변화 롤러 자동 관 분쇄기,관 분쇄기를 용접하는 plc 고주파 |
||
기계 일반 소개
F200x200 빠른 변경 롤러 정사각형 파이프 고 주파수 용접 파이프 밀은 주로 정사각형 파이프 사이즈 100x100-200x200mm, 정사각형 파이프 100x150-100x300mm, 두께는 5-10mm를 생산합니다.이 라인은 같은 크기의 둥근 파이프를 변화 스탠드와 롤러로 생산할 수 있습니다.이 생산 라인 각각의 단위는 가장 진보된 기술, 혁신적인 디자인, PLC 제어로 완전한 제어, 진보된 기술, 편리한 운영 및 유지,그리고 국제적인 수준에 도달.
(1)물질 사양: | |
표준 | 국제 표준 튜브 밀링 기계 |
소재 | 진료제철 |
기계적 특성 | σb≤520Mpa,σs≤365MPa |
스트립 너비 | 400~800mm |
스트립 두께: | 5~10mm |
코일 내부 지름 | Φ508mm |
코일 외부 지름 | Φ1300·φ2000mm |
코일 무게 | ≤25T |
(2) 파이프 사양 | |
파이프 직경 | 정사각형 파이프: 100x100-200x200mm |
길이 | 6~12m |
파이프 절단 정밀 | 0-6mm |
형성 속도 | 최대 100m/min 1mm 두께 |
(3) 구매자는 스스로 공급해야 합니다. | |
작업장 | 95x12m, H>5m (크레인에서 지상) |
힘 | 약.2500KW 380V/60Hz/3단계 |
순환 냉각 물 (전 시스템) | 흐름:30+30 CBM |
압축 공기 | 흐름:5m3/min |
케이블 | 내 기계 밖의 모든 케이블은 기계 수리 장소에서 구입합니다. |

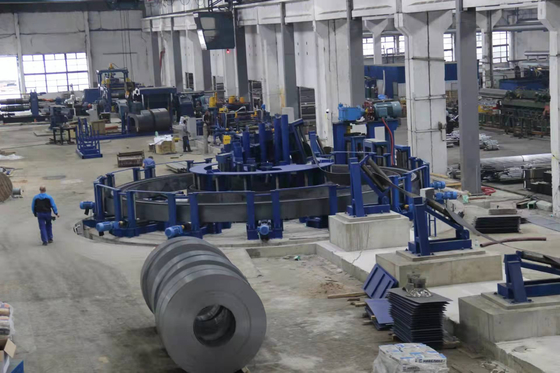

스티어 스틸로 코일→불코일러 →끝 직렬기→평화기→세어 웨일더→저장 재료 단위 →형,접속,냉각,정확 파이프 직선 크기 →정확 파이프 길이 크기,컷→검사 →패킹

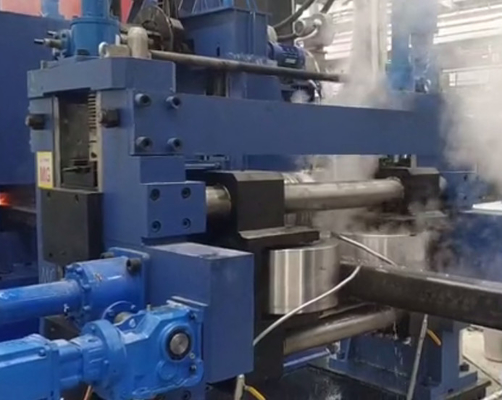

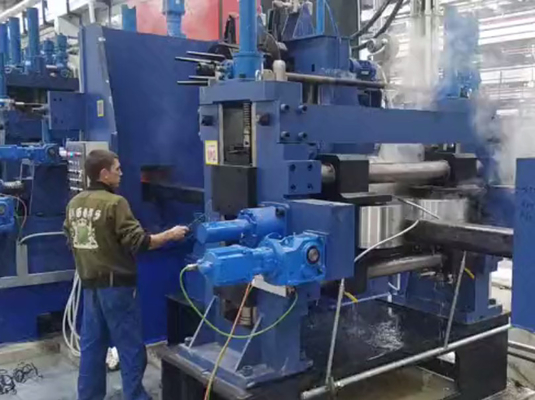

1매우 짧은 시간 동안 롤러의 조정을 완료, 극단적으로 제품을 교체 할 때 롤러 변경 시간을 줄여 효율성을 향상시키고 생산 비용을 줄입니다.
2튜브의 다른 사양을 생산, 단지 조정할 필요가 없습니다,변경 할 필요가 없습니다,롤러 절감율 90% 이상따라서 롤러의 비용을 줄입니다.; 80x80mm 튜브를 생산 할 때 최종 오픈 스탠드를 위해 롤러를 변경해야합니다. 이 기계는 오프라인에서 일부 스탠드 또는 샤프트를 변경하여 둥근 파이프를 생산 할 수 있습니다.
3.서보 모터 조정으로, 롤을 변경 할 때 도구의 입력과 장비의 손상을 줄이고 장비의 서비스 수명을 향상시킵니다.
4복합 롤의 구조로 인해 원본 라인 접촉 대신 롤과 스트립 사이의 점 접촉은 롤의 마모를 줄이고 롤의 서비스 수명을 향상시킵니다.
5.트랜시트 모터는 SIMENS BEIDE의 브랜드를 사용, 베어링은 NSK의 브랜드를 사용, 롤러 재료는 고 복합 금 Cr20를 사용
