허베이 성 Co., 주식 회사를 제조하는 Tengtian에 의하여 용접되는 관 장비.
첫째로 질, 첫째로 고객
영업 및 지원:
|
제품 상세 정보:
결제 및 배송 조건:
|
| 코일 중량: | ≤10.0T | 코일 두께: | 1.5~4.5mm |
|---|---|---|---|
| 코일폭: | 160~400mm | 내경: | φ508~φ610mm |
| 외경: | φ1500~φ2000mm | 속도: | 분 75X45-80m / ;100X100-60m/min |
| 보증: | 일년 | 재료: | 낮은 탄소 HRC |
| 하이 라이트: | 부서 합병된 용접관 공장,ff 형성 기술 용접관 공장,ff 형성 기술 용접관 공장 |
||

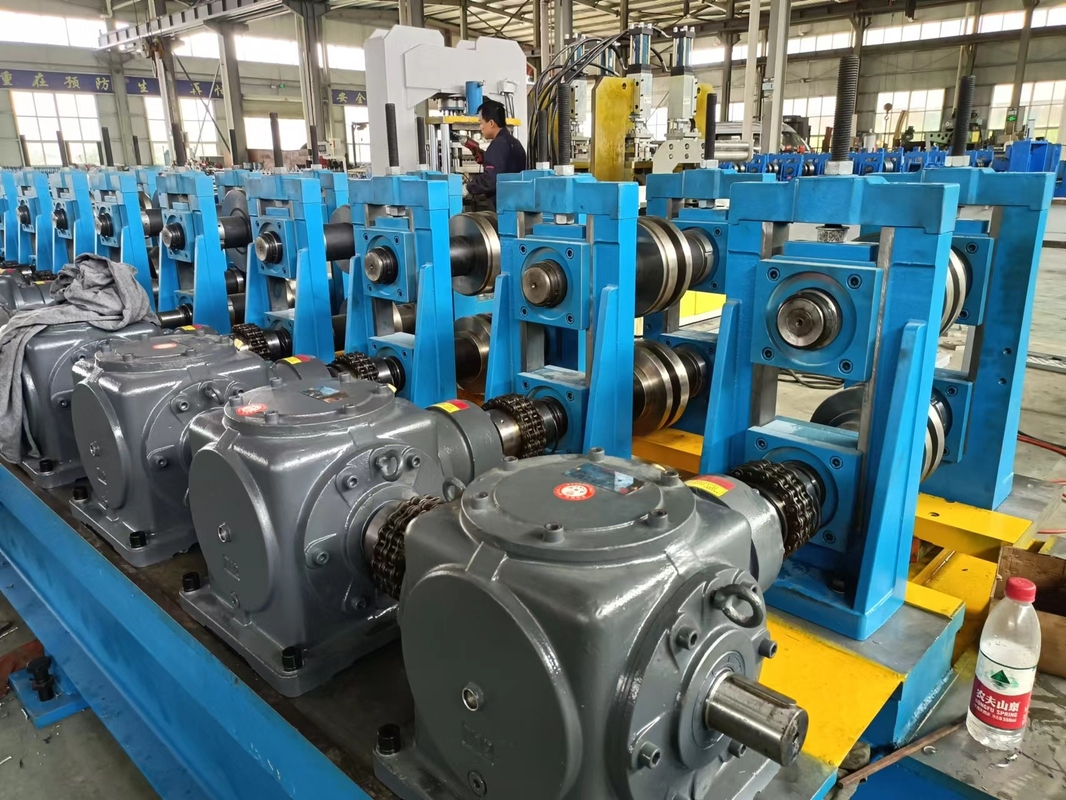

기술 용접 배관 공장을 형성하는 튜브 기계 FF를 용접하여 결합된 LW 시리즈 장치
나. 재료시방서 :
YB189-64 표준에 따르기
재료 : 저탄소강과 저합금 구조상 강철
역학적 성질 : σb≤520Mpa,σs≤365MPa
스트립폭 :160~400mm
스트립 두께 :1.5~4.5mm
코일의 내경 :φ508~φ610mm
코일의 외경 :φ1500~φ2000mm
코일 중량 :≤10.0T
II. 용접관 상술
둥근 파이프 지름 :φ40~φ127mm
사각 파이프 크기 :40×40-100×100mm
둥근 파이프 두께 :1.5~4.5mm
사각 파이프 두께 :1.5- 4.5 밀리미터
마무리 배관 길이 :4~12m
정확도를 줄이세요 :±1.5mm
형성 속도 :분 75X45-80m / ;100X100-60m/min
전력, 물 & 에어 서플라이
| 1 | 힘 | 전선의 전력 크기 | Approx.900KW |
| 전원 | 380V/60Hz/3phases | ||
| 2 |
순환 냉각수 |
흐름 | 20T/h~30 T/h |
| 풀 부피 | 30m3 | ||
| 3 |
압축된 공기 |
흐름 | 5m3/min |
| 압력 | 5~11kg/ cm2 |
3세. 상품 처리 :
코일 장하 → 언코일링 →Cutting과 용접 →Horizontal이 축적자 → 형성을 나선꼴로 움직인다고, →cutting을 똑바르게 하는 HF 용접, 디버링 작업, 냉각, 정립은 → 포장 → 저장을 봤습니다
IV. 각각 유닛의 주요 인자.
| 지름 바깥쪽의 코일 | Φ1600-2000mm |
| 코일 내경 | Φ508-610mm |
| 스트립폭 | 160-400mm |
| 스트립폭 | 1.5-4.5mm |
| 스트립 중량 | Max7.0T |
| 타입을 확대하세요 |
수력이 블록 구조를 미끄러지게 하면서, 확대됩니다 |
| 중단 |
공기 drive,2 PC 디스크 중단 |
| 맨드렐 소재 | 40Cr,HB220-260 |
| 더 높게 중심이 되세요 | 1100 밀리미터 |
