| 제품 이름: | 고주파 용접 관 분쇄기 기계 직선 솔기 롤 패스 디자인 | 코일 두께: | 1~2,3mm |
|---|---|---|---|
| 코일폭: | 45-120mm | 내경: | 80~520mm |
| 외부 지름: | 1000~1600mm | 속도: | 최대 120m/분 |
| 보증: | 한 해 | 소재: | 낮은 탄소 HRC |
| 키워드: | 고주파 용접 파이프 튜브 밀 | ||
| 강조하다: | 관 분쇄기를 용접하는 정확성 고주파,관 분쇄기를 용접하는 나선형 고주파,정확성 hf 용접관 공장 |
||

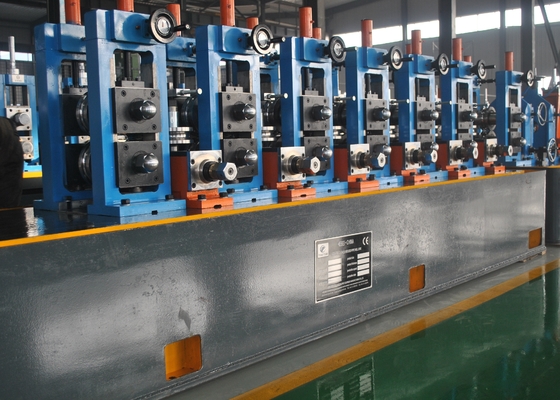

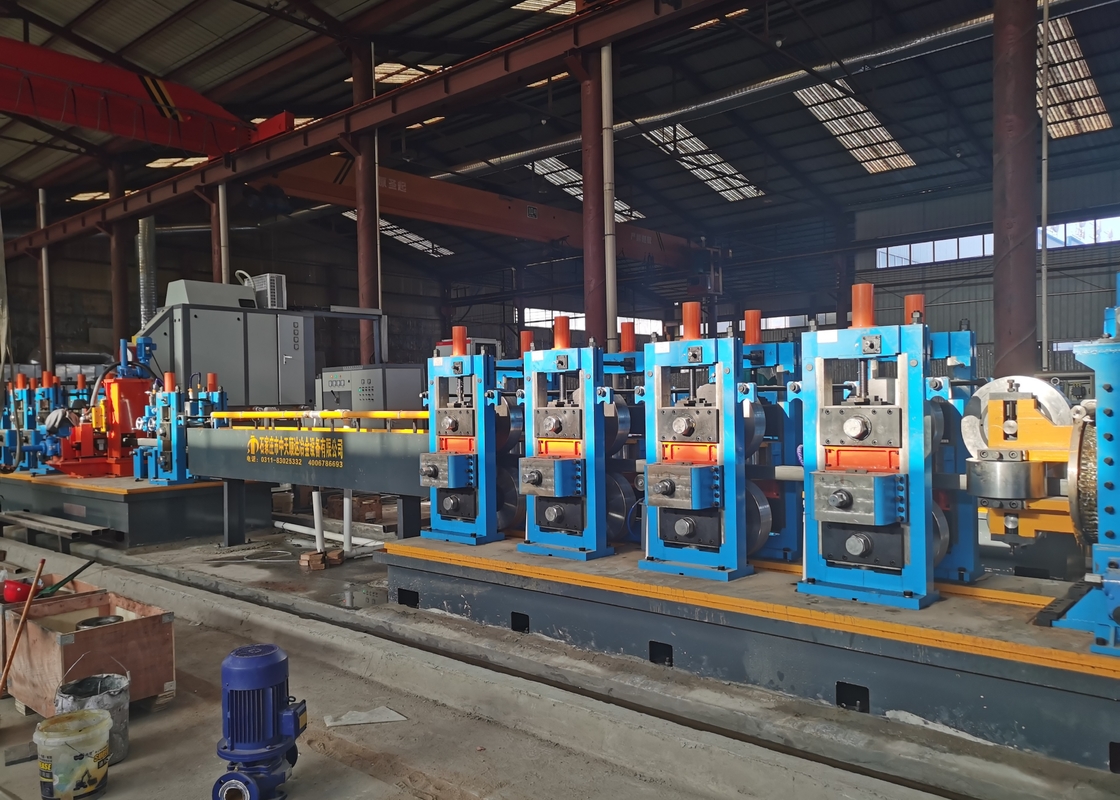

직접 고 주파수 용접 파이프 생산 라인 롤 패스 설계
ZHG38 고 주파수 용접 파이프 생산 라인은 직경 10~38mm, 벽 두께 1.0-2.3mm의 용접 파이프와 정사각형 파이프 8x8-30x30mm, 두께 1.0-2.0mm를 생산하도록 설계되었습니다.롤 패스 디자인 채택, 생산 라인은 우수한 품질의 가공과 높은 정밀성 조립으로 용접 된 철강 파이프를 제조 할 수 있습니다.
설계 지침에 따르면 운영 성격과 환경과 안전성 및 생산 성격을 개선하여 높은 효율성을 보장하기 위해 롤러의 비용을 줄입니다.ZHG38 생산 라인은 이중 반지름 구멍 디자인을 채택합니다..
1주요 매개 변수 및 사양
소재 사양:YB189-64 표준을 준수합니다.
재료: 저탄소 철강 및 저연금 철강
기계적 성질: σb≤ 520Mpa,σs≤365MPa
스트립 너비:45~120mm
스트립 두께:10.0~2.3mm
코일 내부 지름:480~520mm
코일 외 지름:1000~1800mm
코일 무게:≤1.5T
용접 파이프 사양:
원형 파이프 지름:φ15-φ38mm 1.0 ~ 2.3mm
정사각형 파이프: 15 x 15 ~ 30 x 30mm 1.0 ~ 2.0mm
고정된 절단 길이:4~6m
파이프 절단 정밀도:0~3mm
형성 속도:20~130m/min
2. 프로세스 흐름
코일 로딩
롤링
절단 및 용접
수평 나선 축전기
형성
HF 용접
비축
냉각
크기
직선화
냉 절단톱
전송
포장
저장
3품질 및 판매 후 서비스 보증
구매자에게 도착하는 장비, 현장에서의 기술 서비스 직원 디버깅, 유지 보수, 장비 시공, 시공, 운영 및 유지 보수 지침,구매자의 장비 운영 및 유지보수 직원에 대한 기술 교육을 담당하는 사람사용자들은 규칙에 따라, 정상 작동 장비에서, 장비의 도착 날짜부터 12 개월, 사용 품질에 긍정적 인 영향을,부품 손상으로 인해 장비가 정상적으로 작동하지 않습니다., 공장은 수리 또는 교환을 무료로 제공 할 것입니다.
