| 원래 장소: | 허베이 |
| 브랜드 이름: | TengTian |
| 인증: | CE, ISO9001, BV |
| 모델 번호: | HG 76 |
80m/Min 파이브 밀 기계 구멍 디자인 전기 용접 철강 파이프 자동 파이브 밀
I. 소개

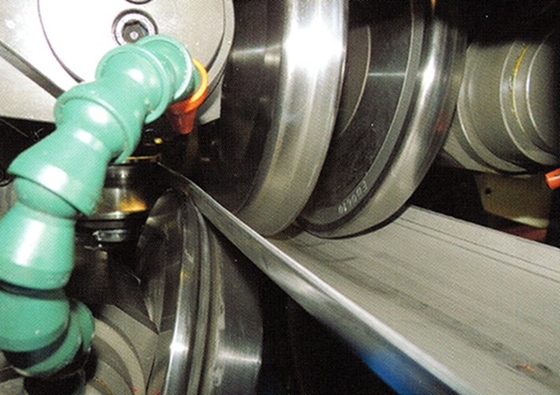

고주파 직접접접속 파이프 생산 라인은 특정 규격의 철강 스트립을 장치에 공급하고, 롤러를 통해 튜브 빌렛으로 철강 스트립을 롤합니다.그리고 그 다음 인접 효과와 피부 효과를 사용 하 고 높은 주파수의 즉시 용접 온도에 스트립의 가장자리를 열용접은 진압 롤러의 힘으로 완료되고, 그 다음 물로 냉각되고, 크기를 조정하고 정렬하여 필요한 사양의 철강 파이프가됩니다.운영 및 유지 보수 편리하고 간단이 단체는 높은 처리 품질과 조립 정확성을 가지고 있으며 합리적인 롤 패스를 채택하여 전기 용접 철 파이프를 비교적 높은 정밀도로 생산 할 수 있습니다.
II. 제품 관련 산업
III. 장비 구성
| 1로딩 차 | 2롤을 풀기 |

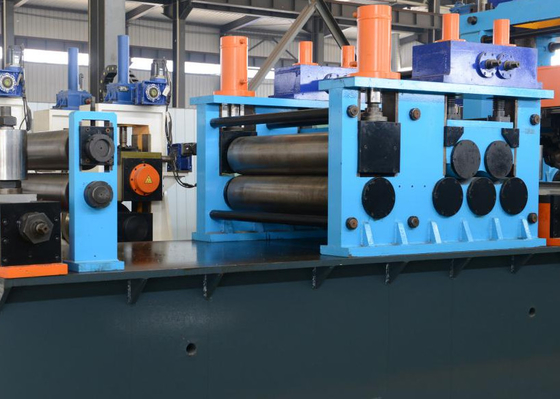

| 3직선화 장치 | 4평평화 장치 |
| 5자동 깎기 및 용접기 | 6전하 |

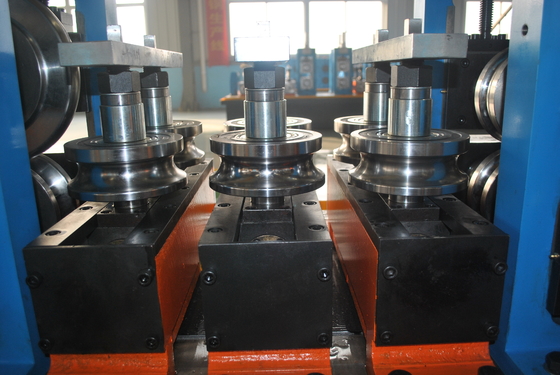

| 7. 형성 및 크기 | 8냉톱 / 밀링톱 / 비행톱 |
| 9교통 롤러 + 배하 랙 | 10자동 팔레팅 기계 |
| 11롤러 | 12고주파 용접기 |
IV. 제품 파라미터 사양
| 모델 | 측면 길이 범위 | 두께 | 생산 속도 (m/min) | 모터 전력 (KW) | 기계 영역 |
| (m3) | |||||
| HG20 | 6 x 6 ~ 16 x 16mm | 0.3 -1mm | 30 - 120 | 55 | 7 × 50 |
| HG32 | 9x9 ~ 25x25mm | 0.3~2.0mm | 30 - 120 | 75 | 7 × 50 |
| HG50 | 12 x 12 ~ 40 x 40mm | 0.8 ~ 2.5mm | 30 - 110 | 110 | 7 × 60 |
| HG60 | 15 x 15 ~ 47 x 47mm | 0.8~3mm | 30 - 100 | 132 | 7 × 65 |
| HG76 | 9 x 9 ~ 60 x 60mm | 1~3mm | 30 - 100 | 320 | 8 × 80 |
| HG89 | 25 x 25 ~ 70 x 70mm | 1~4mm | 30 ~ 80 | 350 | 8 × 80 |
| HG114 | 35 x 35 ~ 89 x 89 mm | 1.5~5.0mm | 30 ~ 60 | 400 | 10 × 100 |
| HG165 | 47 x 47 ~ 129 x 129mm | 3~7mm | 30 ~ 50 | 600 | 10 × 110 |
| HG219 | 89 x 89 ~ 172 x 172mm | 4~8mm | 20 ~ 40 | 800 | 12 × 150 |
| HG273 | 89 x 89 ~ 214 x 214 mm | 4~10mm | 15 ~ 30 | 1000 | 18 × 160 |
| HG325 | 129 x 129 ~ 255 x 255mm | 4~12mm | 10 ~ 30 | 1200 | 18 × 180 |
| HG426 | 129 x 129 ~ 335 x 335 mm | 4~16mm | 8 ~ 25 | 1400 | 18 × 180 |
| HG508 | 172 x 172 ~ 400 x 400 mm | 4~20mm | 8 - 20 | 2000 | 21 × 180 |
| 최근 비즈니스 기술 확장, 사용 가능한 프로젝트 추가 | |||||
| HG600 | 정사각형 용접 파이프의 생산 라인, 파이프의 최대 측면 길이는 600 x 600mm입니다. | ||||
| HG765 | 원형 용접 파이프 생산 라인, 파이프 최대 지름은 765mm입니다. | ||||
