| 원래 장소: | 허베이 |
| 브랜드 이름: | TengTian |
| 인증: | CE, ISO9001, BV |
| 모델 번호: | HG200F |

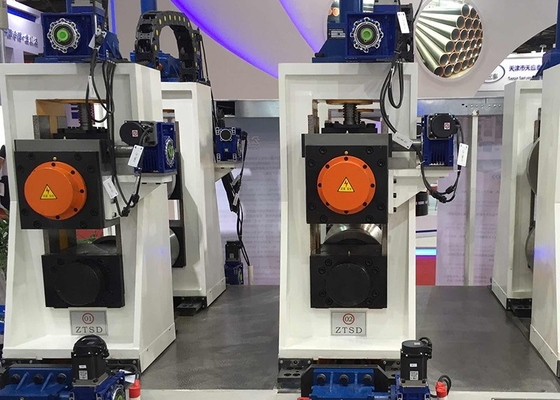

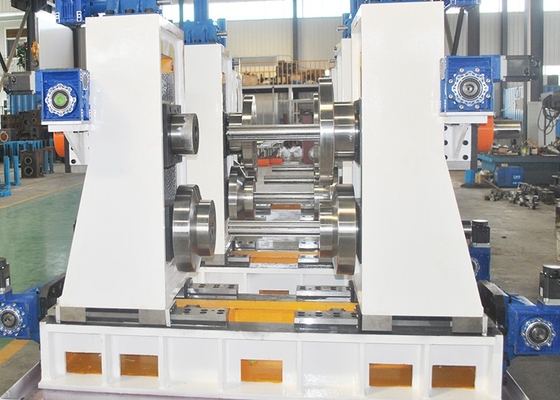

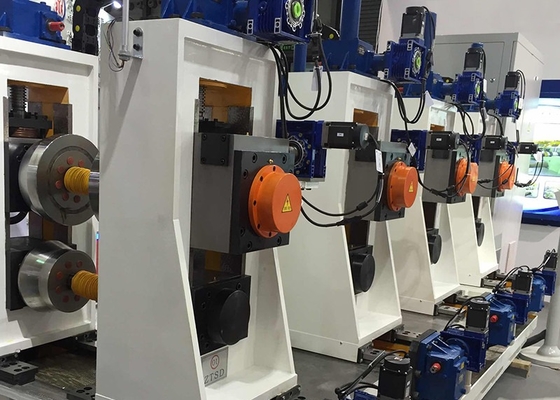

정면 Hrc 스틸 파이프 제조 기계 장비 완전 자동 파이프 밀
I. 소개
고 정밀 고 주파수 용접 파이프 생산 라인은 주로 정사각형 파이프와 정사각형 파이프를 생산합니다.이 생산 라인은 국내외 유사한 장비를 완전히 사용합니다.혁신적인 디자인, PC 또는 컴퓨터 제어로 완전한 제어, 첨단 기술, 편리한 운영 및 유지 보수, 그리고 국내 선도적인 수준에 대한 90 년대 초에 국제 수준에 도달.
전통적인 파이프 생산 라인과의 차이점
1. 매우 짧은 시간 동안 롤러의 조정을 완료하고, 제품을 교체 할 때 롤러 변경 시간을 극도로 줄여 효율성을 향상시키고 생산 비용을 줄입니다.
2.장비가 결합 된 곰팡이의 한 세트를 채택하여 튜브의 다른 사양을 생산하기 때문에 조정 할 필요가 없습니다, 변경 할 필요가 없습니다, 롤러 절감율은 90% 이상입니다.따라서 롤러의 비용을 줄입니다.;
3.모터 조절으로, 도구의 입력과 롤을 변경 할 때 장비의 손상을 줄이고 장비의 서비스 수명을 향상시킵니다.
4.복합 롤의 구조로 인해 원본 라인 접촉 대신 롤과 스트립 사이의 포인트 접촉은 롤의 마모를 줄이고 롤의 서비스 수명을 향상시킵니다.
III. 제품 공정
1원료 (스트립)
2. 로딩 차
3. 롤을 풀기
4절단 및 용접
5. 먹이는
6저장 재료
7. 수동 평준화
8. 롤링
9. 고주파 용접
10. 용접 톱니를 제거
11냉각
12. 크기
13. 거친 정렬
14. 길이를 절단
15. 수집
IV. 제품 파라미터 사양
| 모델 | 측면 길이 범위 | 두께 | 폼프 속도 (m/min) | 모터 전력 (KW) | 기계 영역 |
| (m3) | |||||
| HG20 | 6 x 6 ~ 16 x 16mm | 0.3 -1mm | 30 - 120 | 55 | 7 × 50 |
| HG32 | 9x9 ~ 25x25mm | 0.3~2.0mm | 30 - 120 | 75 | 7 × 50 |
| HG50 | 12 x 12 ~ 40 x 40mm | 0.8 ~ 2.5mm | 30 - 110 | 110 | 7 × 60 |
| HG60 | 15 x 15 ~ 47 x 47mm | 0.8~3mm | 30 - 100 | 132 | 7 × 65 |
| HG76 | 9 x 9 ~ 60 x 60mm | 1~3mm | 30 - 100 | 320 | 8 × 80 |
| HG89 | 25 x 25 ~ 70 x 70mm | 1~4mm | 30 ~ 80 | 350 | 8 × 80 |
| HG114 | 35 x 35 ~ 89 x 89 mm | 1.5~5.0mm | 30 ~ 60 | 400 | 10 × 100 |
| HG165 | 47 x 47 ~ 129 x 129mm | 3~7mm | 30 ~ 50 | 600 | 10 × 110 |
| HG219 | 89 x 89 ~ 172 x 172mm | 4~8mm | 20 ~ 40 | 800 | 12 × 150 |
| HG273 | 89 x 89 ~ 214 x 214 mm | 4~10mm | 15 ~ 30 | 1000 | 18 × 160 |
| HG325 | 129 x 129 ~ 255 x 255mm | 4~12mm | 10 ~ 30 | 1200 | 18 × 180 |
| HG426 | 129 x 129 ~ 335 x 335 mm | 4~16mm | 8 ~ 25 | 1400 | 18 × 180 |
| HG508 | 172 x 172 ~ 400 x 400 mm | 4~20mm | 8 - 20 | 2000 | 21 × 180 |
| 최근 비즈니스 기술 확장, 사용 가능한 프로젝트 추가 | |||||
| HG600 | 정사각형 용접 파이프의 생산 라인, 파이프의 최대 측면 길이는 600 x 600mm입니다. | ||||
| HG765 | 원형 용접 파이프 생산 라인, 파이프 최대 지름은 765mm입니다. | ||||

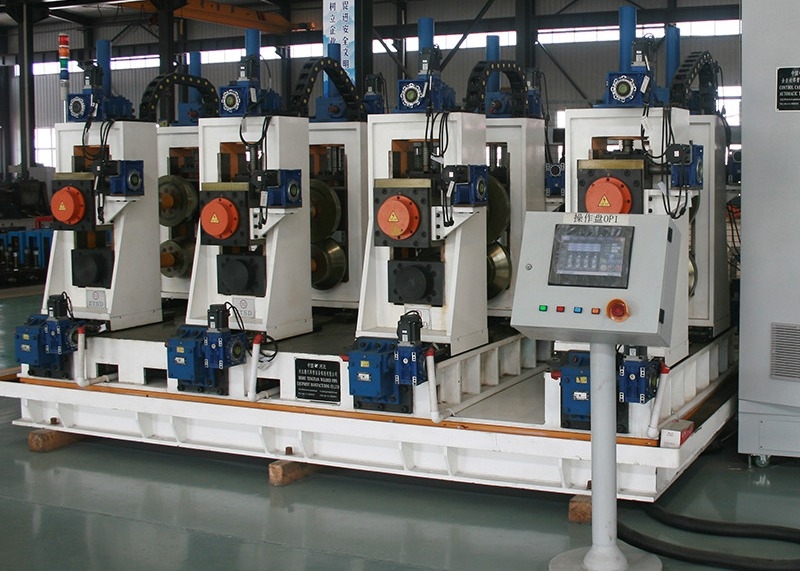

V. 공장 외관
