허베이 성 Co., 주식 회사를 제조하는 Tengtian에 의하여 용접되는 관 장비.
첫째로 질, 첫째로 고객
영업 및 지원:
|
제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | 높은 주파수 용접 파이프 밀 50mm 높은 주파수 용접 파이프 밀 낮은 탄소 강철 기계 튜브 만들기 | 원료의 인장강도: | σb≤500Mpa |
|---|---|---|---|
| 두께: | 1.7mm 등 | 맥스. 생산 속도: | 20~80m/min |
| 고정 절단 길이: | 6m, 7m, 8m... 12m | 파이프 크기 범위: | φ12.7-50mm |
| 보증: | 한 해 | 용접식: | 고주파 용접 |
| 키워드: | 고주파 용접 파이프 밀 | ||
| 강조하다: | 50mm hf 튜브 밀,저탄소 강철 hf 파이프 공장,50mm 고주파 파이프 밀링 |
||
50mm 저탄소 강철 파이브 밀 기계 파이브 만들기
1기계에 대한 일반적인 소개
段落
기계 일반 소개1기계 일반 소개2기계의 일반적인 소개3기계 일반 소개4기계 일반 소개5
之关机,是非常?? 钱的买家,他的成品可以生产:圆管,方管,矩形管,这些成品都是工业上非常常用的,我们是非常专业的厂家
关机,重要卖点是1: 2: 3:
列阵
表格:1
| 1 | 4677 |
| 2 | 8800 |
| 3 | 678900000 |
| (1)소재 사양: | |
| 표준 | SPHC,SPHT-2,SS 400,SS440,SS490 |
| 소재 | 낮은 탄소 강철 및 낮은 합금 강철 |
| 기계적 특성 | σb≤520Mpa,σs≤365MPa |
| 스트립 너비 | 39~160mm |
| 스트립 두께: | 00.5-2.5mm |
| 코일 내부 지름 | Φ508mm |
| 코일 외부 지름 | Φ1300·φ1760mm |
| 코일 무게 | ≤5T |
| (2)파이프 사양 | |
| 파이프 직경 |
원형 파이프:φ12.7-50mm 두께:00.5-2.5mm |
| 길이 | 6m |
| 파이프 절단 정밀 | 0-6mm |
| 형성 속도 | 최대 80m/min (최대 크기와 두께는 최대 속도에 도달할 수 없습니다) |
| (3) 구매자는 스스로 공급해야 합니다. | |
| 작업장 | 60x6m, H>5m (크레인에서 지상) |
| 힘 | 약 450KW 380V/50Hz/3단계 |
| 순환 냉각 물 (전 시스템) |
흐름:20T/h 30 T/h 수영장 부피: 30m3 |
|
압축 공기 (전체 시스템) |
흐름:5m3/min 압력: 5-7kg/cm2 |
| 케이블 | 내 기계 밖의 모든 케이블은 기계 수리 장소에서 구입합니다. |
II주요 매개 변수 및 사양:
용접 된 철강 파이프 생산을 위해 설계되었습니다. 둥근 파이프, 사각형 파이프 및 변형 된 파이프를 포함합니다.
롤 패스 디자인을 채택하여 생산 라인은 양질의 가공과 고 정밀 조립으로 용접 된 철 파이프를 제조 할 수 있습니다.
제3조각 기계의 매개 변수와 사양:
(1) 롤을 풀기
|
두 배팽창 및 칸티레버 멘트럴
|
1.두 배확장 및 칸티레버 멘트럴 2두 개의 주요 부분을 포함합니다: 주요 몸체와 고정 된 기본. 3류의 확장, 수축 및 브레이킹의 필요를 충족시키기 위해 공기 시스템을 갖추고 있습니다. 4멘드럴은 동시에 방사선으로 움직일 수 있는 네 바 연결으로 구성되어 있습니다. 5두 그룹에 나뉘어 있는 네 바 연결은 각각 두 개의 샤프트에 장착되어 있다. 공기 실린더에 의해 구동되어 방사적으로 팽창하고 수축된다. |
|||||||||||||||
|
기능:
이것은 막 축전기에 들어간 강철 스트립의 꼬리와 롤러를 풀고 나오는 스트립의 머리를 병렬로 절단하고 다음 웰드합니다.
구조:
수압 절단 및 수동 용접 스트립 스틸 너비: 39mm-160mm 스트립 스틸 두께: 0.5-2.5mm 중점화 방법: 수동
(3) 나선형 축전기
|
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||

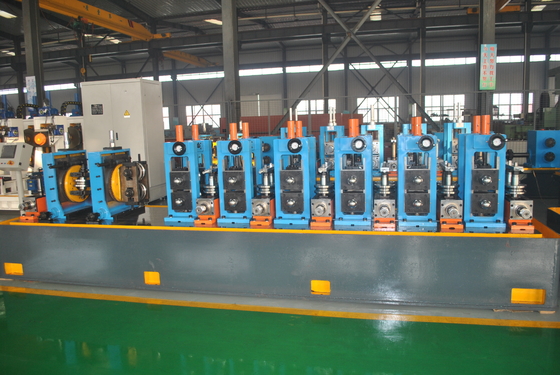

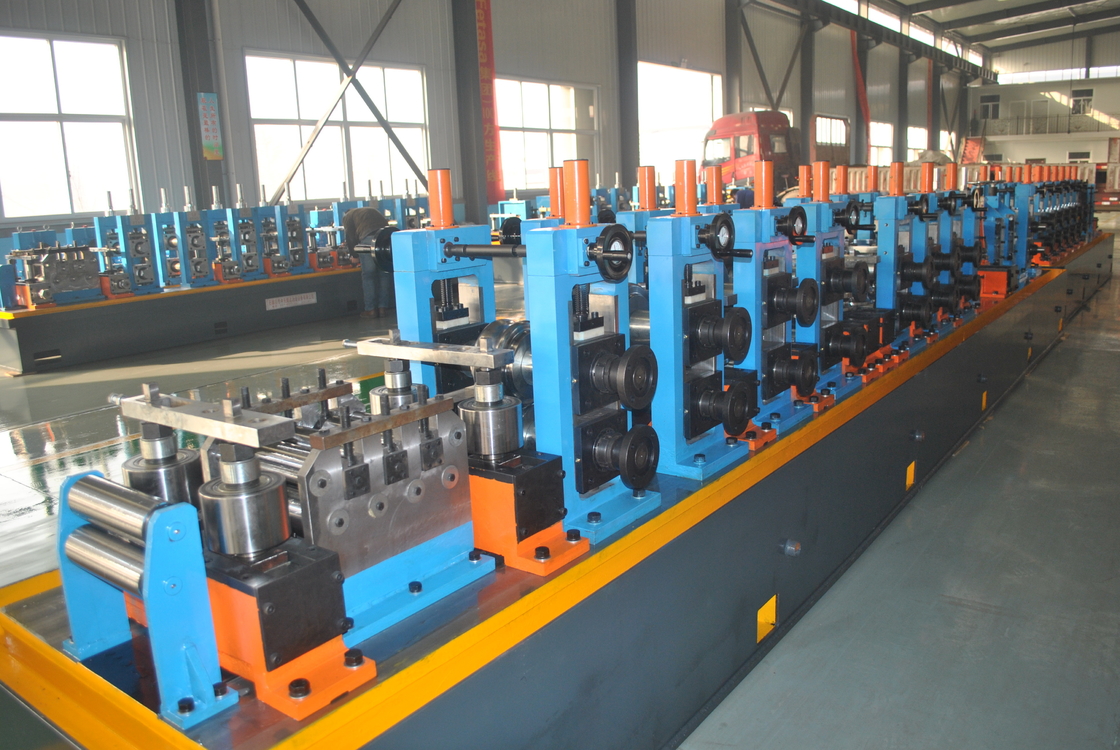

(4) 모양 및 크기 기계
|
|
||||||||||||||||||||||
| 형성 및 사이징 밀은 롤러 타입 형성 원칙과 고 주파수 인덕션 용접을 채택합니다.스트립은 밀링에 있는 먹이 장치에 의해 형성 기계에 공급되고 형성 롤러 지속적으로 회전하고 필요한 모양으로 스트립을 압박피부와 유사한 효과로 인해, 고주파 전류는 가접 관절에 집중되어 빠르게 가열되어 가접 온도에 도달합니다.튜브 바늘은 압축 롤러의 압력 하에 용접필요한 크기의 완제 된 용접 된 튜브는 냉각, 사이징 및 1차 정렬 후에 얻을 수 있습니다. | ||||||||||||||||||||||
|
(5) 냉톱
|
냉톱은 자동으로 모든 종류의 프레임 튜브를 정확하게 자르기 위해 사용됩니다.이 단위는 좋은 정밀 차원 장점을 가지고 있습니다, 그리고 기계 전송 최고의 장점, 그래서 빠른 능력과 정확한 처리, Burr없이이 단위의 장점입니다. |
|
| 정사각형 파이프 크기 | φ12.7-50mm |
| 소재 | Q235. |
| 속도 | 최대 80m/min |
| 절단 길이 | 7m |
| 정확성 | ±3mm |
| 구동 모터 | 15kw의 세르보 모터 (야스카와 일본) |
| 공급 모터 | 4.4kw 서보 모터 (야스카와 일본) |
| 절단 모터 | 11KW 변속기 모터 |
(6) 배급 테이블
1완성 된 파이프는 롤 테이블을 따라 이동하고 자동으로 벤치에 이동합니다.
2간단한 포장 기계는 컨테이너와 공기 동력 정렬 장비를 포함합니다.
3롤 벤치 모터: 3KW
4. 두 방향 아래 로드 파이프
5주파수 변환기로 달리는 속도를 조절합니다.
(7) 롤러
(8)200 kW 고주파 용접기물에서 물 냉각형
(1) 명산 출력력: 200kW
(2) 평준 DC 전압: UdN=235V
(3) 평준 DC 전류: 1000A
(4) 출력 주파수: f=350-420kHz
(5) 전체 효율: η≈90%
(6) 공명 형태: 복합 공명
(7) 탱크 출력 형태: 용접 트랜스포머 출력이 없습니다.
(8) 리플 계수: 0.5%
(9) 용접 방식: 인덕션 용접
(10) 전력 분배 용량: 260kVA
(11) 입력 전압: 3단계 380V/50Hz,3단계 4선 시스템
(12) 등급 입력 전류: I=379A
(1) 작업 물 압력: 0.32Mpa
(2) 냉각 물 흐름: 25m3
(3) 기준 냉각 용량: 60kW
(4) 표준 구성 (mm): 2200×1250×2100
